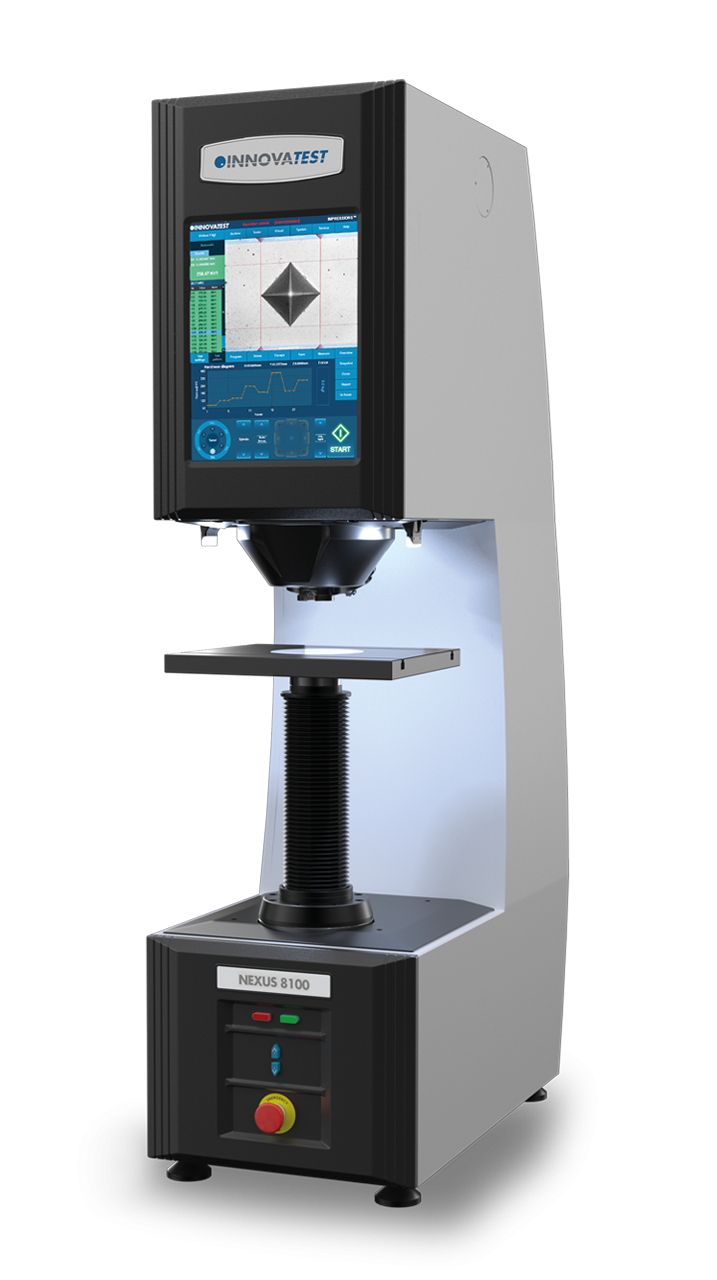

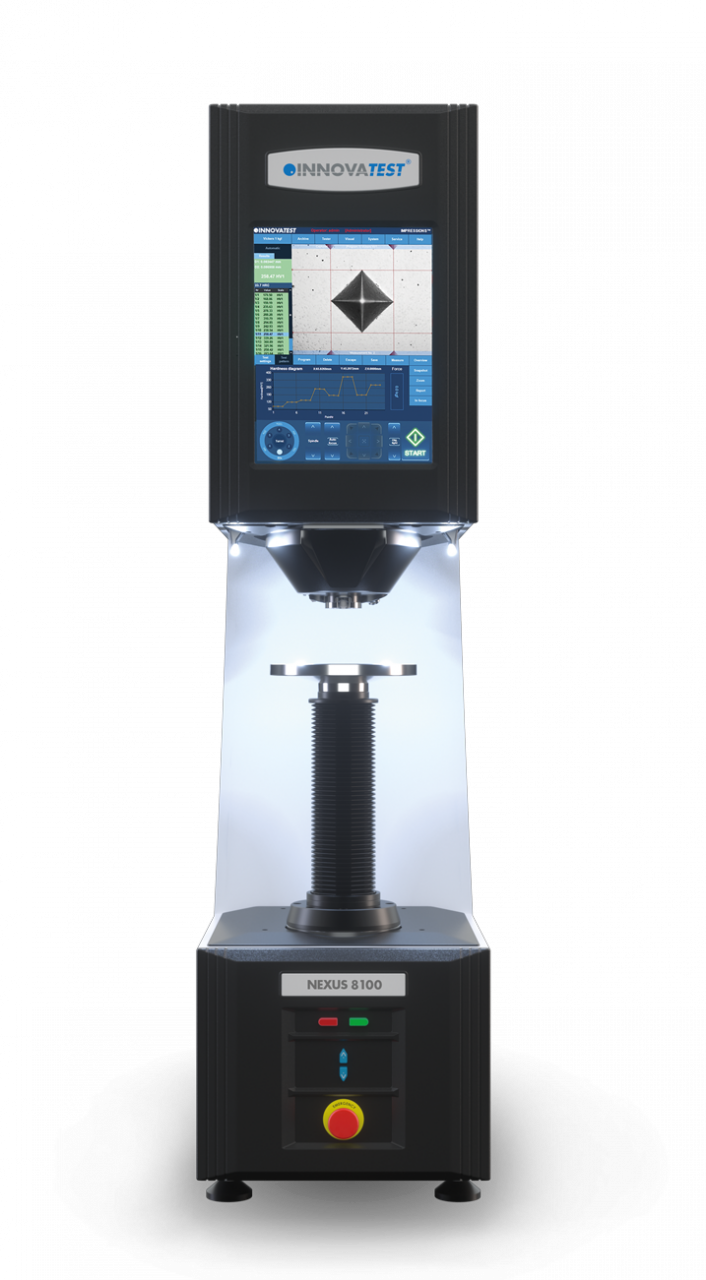

INNOVATEST NEXUS 8100 - Hagyományos univerzális telepített keménységmérő

Jellemzői:

Az INNOVATEST 8100-es szériába tartozó telepített keménységmérők igazán nagy és robosztus berendezések a nagyobb méretű mintadarabok vizsgálatához. 200 gf --- 3000 kgf terhelési tartományával a széles körben felhasználható készülékek közé tartozik, így az egészen puha anyagoktól kezdve az egészen keményekig tudunk vele mérni (a terhelési tartomány típusfüggő).

A NEXUS 8100 széria tagjai kettős Z tengelyű univerzális keménységmérők. Nem csak az orsót tudjuk állítani tetszőleges magasságba, a revolverfej 50 mm-es függőleges irányú mozgatási lehetősége elősegíti, hogy az orsó mozgatását minimálisra csökkentsük.

Főként a lágyabb anyagoknál lényeges, hogy a terhelés ideje minél hosszabb legyen, ezért a terhelés ideje változtatható, akár 99 másodpercig növelhető. Így biztosak lehetünk benne, hogy a lenyomat eléri a végleges mélységét.

A NEXUS 8100 széria lényeges tulajdonsága, hogy vizsgálat közben 0,5%-os pontossággal képes tartani a terhelőerőt. Ennek köszönhetően a terhelés ingadozásából adódó mérési különbségek is kizárhatóak.

A készülék színes érintő kijelzőjén a mért és konvertált keménység értékeken kívül folyamatosan frissülő statisztikai számítások jelennek meg. Emellett nyomon követhetjük az aktuális beállításokat, szükség esetén változtathatunk rajtuk. A szoftver 3 különböző keménységskálába tudja átkonvertálni a mért értéket a méréssel párhuzamosan. Az automatikus mérésnek köszönhetően a rendszer képes rá, hogy kiválassza a megfelelő átlókat a lenyomaton, és kiszámítja a keménységértéket. Amennyiben szeretnénk, mindezt manuálisan is meg tudjuk tenni.

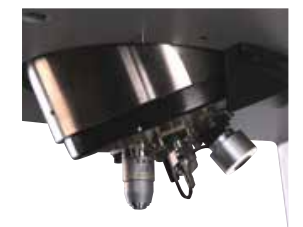

A motorikus revolverfejen 6 pozíció található. Ezen foglalnak helyet a behatolótestek, objektívek és a kiegészítő kamera is. A revolverfejben helyezték el a színhelyes LED megvilágítást is, amely az RS(B) típusoknál segíti a Brinell mérések pontosabb értékelését.

A készüléket Windows operációs rendszerrel szerelték fel, így nem okoz gondot a különböző Microsoft szoftverek (Excel, Word stb.) használata az adatok lementéséhez. A készülék hálózatba is köthető, így minden adat azonnal, online elérhető. A szoftver a mérésekről jegyzőkönyvet is generál, amin a mért értékeken kívül megjelenik a mérés ideje, a készülék beállításai stb.

A készülék tárgyasztala is cserélhető, így nagyobb, vagy éppen egyedi kialakítású asztal is felszerelhető rá, hogy a minta alakja ne jelentsen akadályt a keménységmérésben.

A készülék RS232, W-LAN és USB porton keresztül számítógéppel, vagy közvetlenül nyomtatóval is összeköthető. Robosztus kivitelének köszönhetően a nagyobb környezeti terhelést is képes kibírni. Repülőgépmotor alkatrészek, autóalkatrészek, gyártósorok integrálása, általános minőségbiztosítás, laboratóriumi felhasználás, ezek mind azok a területek, ahol ezt a szériát szívesen alkalmazzák.

Tulajdonságok:

• Skálák: Rockwell, Superficial (felületi) Rockwell, Brinell, Vickers, Knoop, HVT és HBT, Műanyag (ISO 2039/1), Karbon

• Terhelőerő tartomány: 200 gf - 3000 kgf.

• 18 megapixeles kamera, Full HD kamerarendszer, nagyítással és automatikus fókusszal.

• Full HD optikai zoom fokozattal ellátott áttekintő kamera.

• 8 pozíciós revolverfej (3 behatolótest, 3 objektív, 2. osztályú lézer pozicionáló és opcionális beépített áttekintő kamera)

• Objektívek: 0.7X, 2.5X, 5X, 10X, 20X, 40X, 60X, 100X

• Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer

• Teljesen integrált Windows vezérlő, SSD merevlemez, Windows 10 operációs rendszer

• IMPRESSIONS™ fejlett munkafolyamat-vezérlő szoftver

• Atomatikus mérés

• Billentyűzetet és egér

• 15" méretű színes érintőképernyő.

• Speciális kimenetek: Multi USB

• Adatkimenet: CSV fájlok

• Egyedi leolvasások, jelentések, nyomtatási lehetőség

• Q-DAS tanúsítvány

• Statisztika: tesztek száma, átlag, St. deviáció, min., Max., Tartomány, CP, CPk, egyéni értékek listája, tárolási memória, várakozási idő, teszterő beállítás, skálaválasztás, kalibrálás stb.

• Megvilágítás: Power LED.

• Kézi vagy CNC motorizált orsó, golyóscsapággyal, gyors felfelé és digitális görgetőkerékkel a finombeállításhoz.

• Kézi vagy CNC motorizált X-Y koordináta tárgyasztalok speciális üllőkkel és egyéb alkatrészekkel

• Befogható max. munkadarab max. mérete: 350 mm (H) X 260 mm (D)

Technikai adatok:

Ipari alkalmazások:

- Fémek keménységmérése
- Autóipar
- Repülőgépipar
- Kis- és közepesen nagyobb méretű alkatrészek
- Csövek, vékony lemezek
- Nem fémes anyagok
- Cementált karbid
- Kerámiák
- Műanyag

Kapcsolódó videó:

Standard tartozékok:

• lapos üllő - 80 mm

• V-üllő, edzett, ø80 mm

• 3A-s biztosíték

• vezeték nélküli billentyűzet

• vezeték nélküli egér

• állítható magasságú lábak

• kézi vagy motoros orsó

• tápkábel

• INNOVATEST® tanúsítvány

• telepítési és használati útmutató

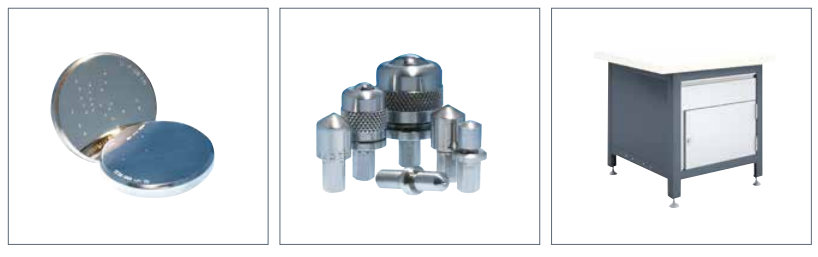

Opcionális tartozékok:

• Kalibrált behatolótestek (UKAS, DKD, ASTM)

• Kalibrált keménységi etalonok (UKAS, DKD, ASTM)

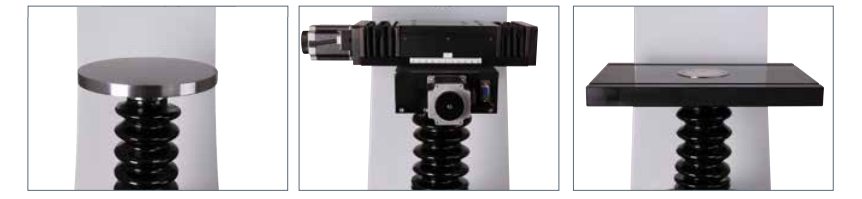

• Kör alakú edzett tárgyasztal, ø180 mm

• Nagy méretű tárgyasztal "T" horonnyal 350 mm x 200 mm

• Extra nagy méretű tárgyasztal hornyokkal 450 mm x 300 mm

• V-blokkok és speciális bilincsek

• Szoftverek

• Kézi vagy CNC motorizált vezérorsó

• Szilárd tárgyasztal és tárolószekrény

Letölthető dokumentáció:

INNOVATEST NEXUS 8100 Hagyományos univerzális keménységmérő berendezés dokumentációja	(6,4 MB)
