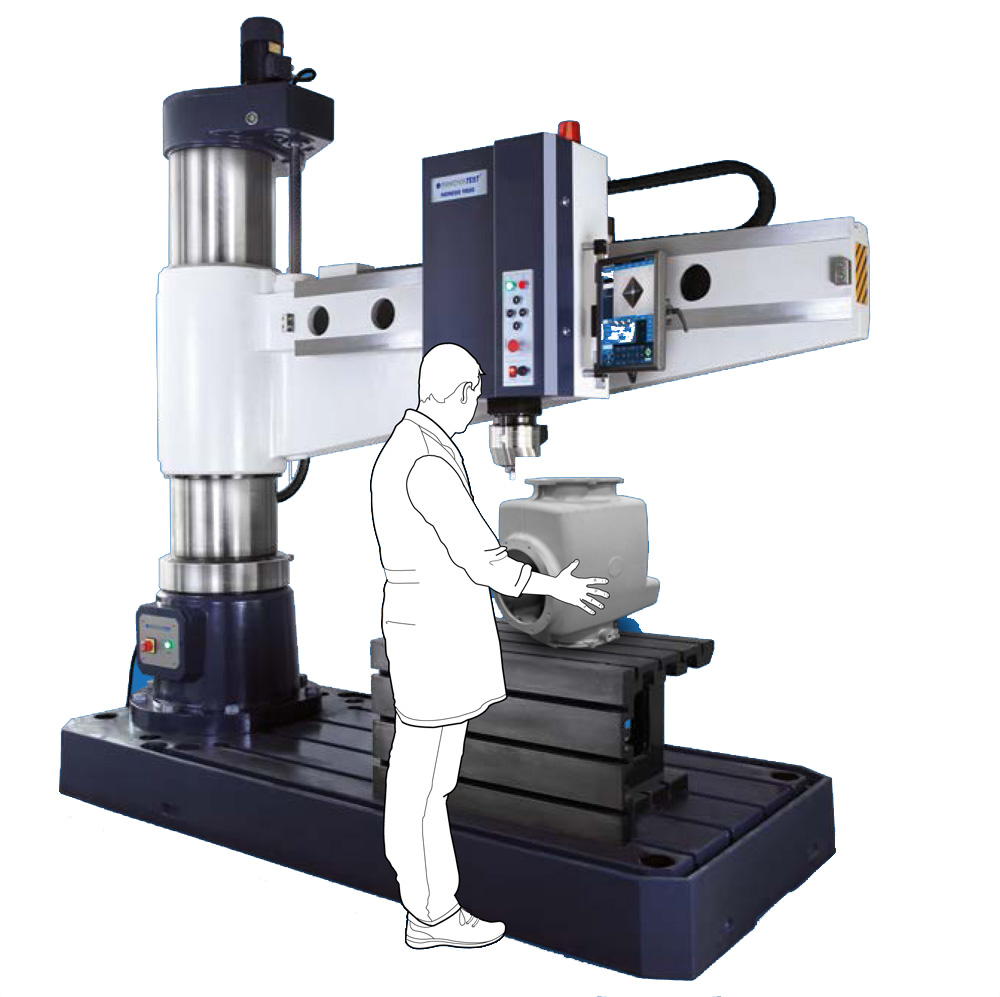

INNOVATEST NEMESIS 9800 széria - Univerzális nagy teherbírású, padlóra telepített keménységmérő, nagy méretű tárgyak vizsgálatához
Jellemzői:
Az INNOVATEST NEMESIS 9800 típusú egyedi gyártású univerzális keménységmérő berendezése 1kgf - 3000kgf terhelőerő tartománnyal rendelkezik, szinte az összes keménységi skála mérése megoldható a segítségével: Brinell, Vickers, Knoop, Rockwell, Superficial Rockwell, HVT és HBT, Golyós bemélyedés műanyagba - ISO 2039/1.
A motoros vezérlésű mérőfej 6, 7 vagy 8 pozíciójú revolverfejjel is felszerelhető, 3 behatolótesttel és 3 objektívvel rendelkezik.
Az IMPRESSIONS™ vezérlő szoftver kezelése rendkívül egyszerű a készülékre felszerelt 15" méretű érintőképernyőn keresztül.
Az akár 1600 mm-es (H) X 1500 mm (D) óriási méretű munkadarabok felhelyezési lehetőségénél fogva az INNOVATEST NEXUS 9800-as szériája tökéletesen alkalmas az igen nehéz és igen nagy méretű tárgyak, munkadarabok méréséhez.
A második Z-tengelyen egy 150 mm / 300 mm-es ütéscsillapítóval ellátott mérőfej található, amely egyedülálló rugalmasságot biztosít.
A motoros vezérlésű mérőfej 6, 7 vagy 8 pozíciójú revolverfejjel is felszerelhető, 3 behatolótesttel és 3 objektívvel rendelkezik.
Az IMPRESSIONS™ vezérlő szoftver kezelése rendkívül egyszerű a készülékre felszerelt 15" méretű érintőképernyőn keresztül.
Az akár 1600 mm-es (H) X 1500 mm (D) óriási méretű munkadarabok felhelyezési lehetőségénél fogva az INNOVATEST NEXUS 9800-as szériája tökéletesen alkalmas az igen nehéz és igen nagy méretű tárgyak, munkadarabok méréséhez.
A második Z-tengelyen egy 150 mm / 300 mm-es ütéscsillapítóval ellátott mérőfej található, amely egyedülálló rugalmasságot biztosít.
Tulajdonságok:
- Full HD optikai zoom az áttekintő kamerán
- 18 megapixeles, Full HD kamera rendszer nagyítással és automatikus fókusz.
- 3 behatolótest, 3 objektív, plusz 2. osztályú lézersugár a pontos pozicionáláshoz + opcionális beépített áttekintő kamera.
- Objektívek: 0,7x, 2,5x, 5x, 10X, 20x, 40x, 60x, 100x.
- Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
- Teljesen integrált Windows vezérlő, SSD merevlemez
- Windows 7 operációs rendszer
- Az IMPRESSIONS™ szoftver továbbfejlesztett változata
- Automatikus mérés
- Billentyűzet és egér.
- 15 ”színes érintőképernyő.
- USB, CSV fájlok, egyedi leolvasások, jelentések, nyomtató csatlakoztatható
- Q-DAS tanúsítvánnyal rendelkezik.
- Statisztikai összegzés: Vizsgálatok száma, átlag, eltérés, Min., Max., Tartomány, CP, CPk, egyéni olvasási lista, tárolási memória, tartózkodási idő, terhelőerő beállítás, méretarány kiválasztása, kalibrálás stb.
- Hálózati áramforrás visszajelző LED
- CNC motoros vezérlésű tárgyasztal, golyóscsapágyas csúszófelülettel
- Gyors fel és lefelé mozgatás digitális görgetőkerékkel a finombeállításhoz
- Kézi, vagy motoros tárgyasztalvezérlés (választható)
A NEMESIS 9800 széria tagjai:
| Típus | Terhelési határértékek | Mérhető skálák |
| NEMESIS 9801 | 1 kgf - 250 kgf | Brinell, Vickers, Knoop, Rockwell, Superficial Rockwell, HVT & HBT, műanyag |
| NEMESIS 9802 | 3 kgf - 750 kgf | Brinell, Vickers, Knoop, Rockwell, Superficial Rockwell, HVT & HBT, műanyag |
| NEMESIS 9803 | 10 kgf - 3000 kgf | Brinell, Vickers, Knoop, Rockwell, Superficial Rockwell, HVT & HBT, műanyag |
Technikai adatok:
| Keménység skála: | Brinell, Vickers, Knoop, Rockwell, Superficial Rockwell, HVT & HBT, műanyag (ISO 2039/1) |
| Terhelési határértékek: | típusfüggő (lsd. feljebb a táblázatban) |
| Motorizált revolverfej: | Automatikus, nagy sebességű, motorizált, 6+2 pozíciós revolverfej (3 behatolótest, 3 objektív, plusz 2. osztályú lézersugár a pontos pozicionáláshoz + opcionális beépített áttekintő kamera) |
| Optikai rendszer: | 18MP, HD, 4K+, Machine vision rendszerű |
| Optika: | 0,7x, 2,5x, 5x, 10X, 20x, 40x, 60x, 100x |
| Áttekintő kamera (Cam 2): | Full HD, optikai zoom rendszer, változó látómező: 50 x 35 mm - 200 x 180 mm |
| Elektronikai rendszer: | 15"-os ipari HD érintőképernyő, beépített erős ventilátor nélküli rendszervezérlő, 2x 80GB-os SSD adattároló, Windows 7, RJ45 LAN, WLAN, USB, RS-232 |
| Szoftver: | IMPRESSIONS™ V2 rendszer és mérés vezérlő, grafikus beviteli szimuláció, mérőprogram beállítás a felhasználó által meghatározott mérésekhez, nagy mennyiségű vizsgálati eredmények tárolása, 3 egyidejű konverzió más keménységi skálákra, határértékek, speciális mérés-jelentés generátor, CSV export, grafikus kijelző motor és még sok további funkció... |
| Behatolótestek: | Szabványos Vickers gyémántgúla Szabványos Rockwell gyémántkúp Szabványos Knoop gyémánt Brinell golyó |
| Rockwell skálák: | A, B, C, D, E, F, G, H, K, L, M, P, R, S, V, 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y |
| Vickers terhelések: | HV/10 kgf, 20 kgf, 30 kgf, 50 kgf, 100 kgf, 120 kgf; |
| Brinell terhelések: | HB1/10 kgf, 30 kgf; HB2.5/15.625 kgf, 31.25 kgf, 62.5 kgf, 187.5 kgf; HB5/25 kgf, 62.5 kgf, 125 kgf, 250 kgf, 750 kgf; HB10/100 kgf, 250 kgf, 500 kgf, 750 kgf, 1000 kgf, 1500 kgf, 3000 kgf; |
| HVT terhelések: | HVT/5 kgf - 120 kgf |
| HBT terhelések: | HBT/5 kgf - 3000 kgf |
| Szabványok: | Megfelel az ISO, ASTM, JIS (Nadcap) szabványoknak |
| Kijelző pontossága: | 0,1 HV, HK - 0,5 HB |
| Keménység konverzió: | Rockwell, Rockwell Superficial, Vickers, Brinell, Knoop, Leeb és Tensile (szakítószilárdság) |
| Statisztikák: | Vizsgálatok száma, átlag, eltérés, Min., Max., Tartomány, CP, CPk, egyéni olvasási lista, tárolási memória, tartózkodási idő, terhelőerő beállítás, méretarány kiválasztása, kalibrálás stb. |
| Adattároló kapacitása: | 2x 80GB-os SSD |
| Számítógépes kapcsolat: | RJ45 LAN, WLAN, USB, RS-232 |
| Adatkimenet: | XML, CSV, Q-DAS tanúsítvány (opcionális) |
| Nyomtató: | A4, A3 teljes színes lézernyomtató (opcionális) |
| Kézi vezérlésű tárgyasztal | választható |
| Motorizált CNC tárgyasztal | választható |
| Üzemi hőmérséklet | 10°C és 35°C között (párakicsapódás nélkül) |
| Páratartalom: | 10% és 90% között (párakicsapódás nélkül) |
| Legnagyobb befogható munkadarab mérete: | 1600 mm (H) X 1500 mm (D) - 2x180° forgatási lehetőséggel |
| Elektromos ellátás: | 100/240V 50/60Hz, egy fázis |
| Méretek (WxDxH): | 3500 mm x 3500 mm x 1500 mm |
| Tömeg: | 6500 kg |
Kapcsolódó videó:
Ipari alkalmazások:
- Fémek
- Autóipari alkatrészek
- Csövek, lemezek
- Nem fémes anyagok
- Cementált karbid
- Kerámiák
- Nagy méretű, kiterjedésű alkatrészek
- Nagy magasságú tárgyak
Standard és opcionális tartozékok:
- 8 pozíciós motorizált revolverfej
- 18 megapixeles, Full HD kamera rendszer nagyítással és automatikus fókusz.
- 3 behatolótest, 3 objektív, plusz 2. osztályú lézersugár a pontos pozicionáláshoz + opcionális beépített áttekintő kamera.
- Objektívek: 0,7x, 2,5x, 5x, 10X, 20x, 40x, 60x, 100x.
- Az IMPRESSIONS™ szoftver továbbfejlesztett változata
- Billentyűzet és egér.
- 15 ”színes érintőképernyő.
- V-üllők 80 mm / 120 mm
- X-Y koordináta mentén motorikus mozgatású tárgyasztal, fogatható, billenthető
- Tárgyasztal 235 mm
- Precíziós satuk, V-blokkok, speciális mintatartók, rezgéscsillapítók
- Telepítési és üzemeltetési kézikönyv
- Tápkábel
- Tartalék biztosíték
- Kalibrálási tanúsítvány
Letölthető dokumentáció:
INNOVATEST NEMESIS 9800 univerzális keménységmérű berendezés dokumentációja
(5,4 MB)
| | |
