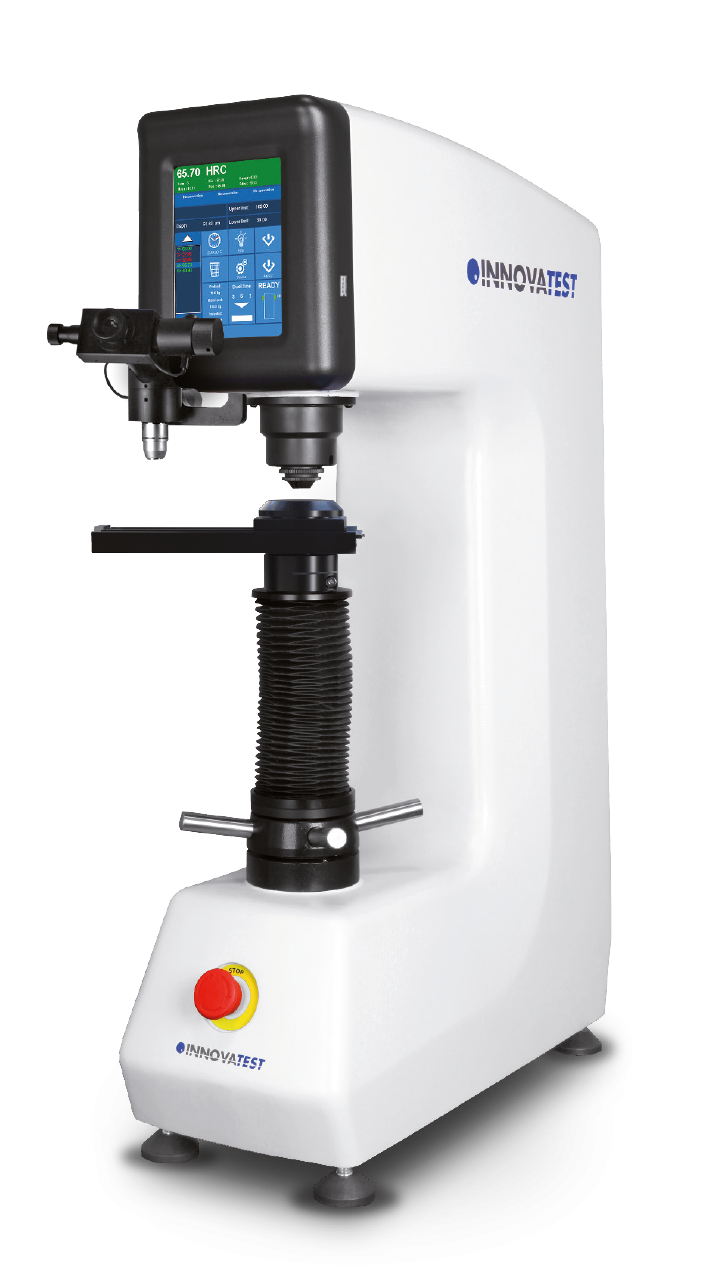

INNOVATEST NEXUS 605U(N) - Új generációs univerzális telepített keménységmérő berendezés


Jellemzői:

Az INNOVATEST NEXUS 605U(N) univerzális keménységmérő alapteste egy igen finom öntésű, merev szerkezet, amely tartalmaz egy terhelőcellát, és egy zárt hurkos terhelőerő működtető rendszert, amely folyamatos erő-visszacsatolást biztosít.

A készülék digitális kijelzőjéről minden szögből pontosan le lehet olvasni a keménység értéket 0,01 HR-es felbontásban. Kezelése egyszerűen, érintőgombokkal történik. A kijelzőn egyszerre megjelenik minden lényeges adat a mérésről, mint pl, hogy milyen határértékek vannak beállítva, melyik program szerint mér és ha szeretnénk, egy másik keménységi skálára is átszámolja a mért értékeket.

A terhelési rendszer megakadályozza a „túlterhelést” a próbaterhelés során, és garantálja az egyik legjobb GR&R eredményt, amit valaha láthattunk ebben a kategóriában. A berendezés megfelel az ISO, ASTM és JIS szabványoknak (ISO 6508, ASTM E18, ASTM B254, JIS Z2245).

A terhelőerők 2,5 kgf (24,5 N)-től 187,5 kgf (1838 N)-ig rendelkezésre állnak. A fejlett algoritmusok, a digitális szűrő technológia és a legkorszerűbb elektronika egy nagyon megbízható és robusztus szerkezetű univerzális keménységmérőt biztosít.
Az egyedülálló géptervezés lehetővé teszi ezzel a készülékkel a Rockwell, a Superficial (felületi) Rockwell, a Brinell, a Vickers és a Knoop keménységi skálák mérését az ISO és az ISTM szabványok szerint.

A minta vizsgálata egyszerű ezzel a készülékkel. Minden motorizáltan történik. A főterhelés mellett az előterhelés és a relaxáció idejét is megadhatjuk. A lenyomat mélységét csak a relaxációs idő lejárata után értékeli a készülék. Az eszköz rendelkezik számítógépes kapcsolódási lehetőséggel is egy USB2 porton keresztül, így megteremti a folyamatos adatmentés lehetőségét.

Az INNOVATEST NEXUS 605U(N) tökéletes eszköz a kis fémfeldolgozó vállalatoknál, iskolákban és egyetemeken egyaránt.


Tulajdonságok:
  • Terhelhető behatolótest, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
  • Kiváló merevség
  • Páratlan GR&R eredmények
  • Terhelési tartomány 2,5kgf / 24,5N-tól 187,5kgf / 1838N-ig (típusfüggő)
  • Teljesen automatikus működés
  • Rockwell, felületi Rockwell, Vickers, Brinell, Knoop
  • Megfelel az ISO, ASTM és JIS szabványoknak
  • Az ívelt felületek korrekciós beállításainak alakítása
  • Go / No Go funkció vizuális és akusztikus figyelmeztetéssel
  • Nagy méretű memória a mérési eredményekhez
  • Egyszerű kalibrálási funkció
  • Programtároló tesztelése
  • Standard munkadarab-rögzítés
  • USB2 csatlakoztatás
  • Nagy méretű munkadarabok vizsgálata

A NEXUS 605 széria tagjai:
TípusTerhelési határértékekMérhető skálák
NEXUS 605U(N) 2.5kgf/24.5N --- 187.5kgf/1838NBrinell, Rockwell, Superficial (felületi) Rockwell, Vickers, Knoop
NEXUS 605RS 3kgf/29.4N --- 150kgf/1471NRockwell, Superficial (felületi) Rockwell
NEXUS605RSB 2.5kgf/24.5N --- 187.5kgf/1838NBrinell, Rockwell, Superficial (felületi) Rockwell

Technikai adatok:
Keménységi skálák: Típusfüggő (lásd a táblázatban feljebb)
Rockwell előterhelés: 3kgf-tól 10kgf-ig
Rockwell főterhelés: 15kgf, 30kgf, 45kgf, 60kgf, 100kgf, 150kg
Rockwell skálák: A, B, C, D, E, F, G, H, K, L, M, P, R, S, V
Superficial (felületi) Rockwell skálák: 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y
Vickers terhelés: HV: 2,5kgf, 3kgf, 4kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf, 100 kgf, 120kgf
HVT: 50kgf, 100kgf
Brinell terhelőerő tartomány: 2.5kgf/24.5N --- 187.5kgf/1838N
Brinell skálák: HB1: 2.5kgf/24.5N, 5kgf/49N, 10kgf/98N, 30kgf/295N
HB 2.5: 6.25kgf/61.29N, 15.625kgf/153.2N, 31.25kgf/306.45N, 62.5kgf/612N, 187.5kgf/1838N
HB5: 25kgf/245.16N, 62.5kgf/612N, 125kgf/1225N
HB10: 100kgf/980.7N
Behatolótest: Rockwell golyó: 1/16", 1/8", 1/4", 1/2"
Rockwell gyémántkúp: 120°
Vickers gyémánt: 136°
Brinell golyó: 1 - 2,5 - 5 - 10 mm
Konverzió más keménységi skálákra: Brinell, Vickers, Leeb, UTM
Kijelző: 6,5" méretű full color OLED érintőképernyő
Terhelési sebesség: automatikus
Vizsgálat: Motorizált, teljesen automatikus vizsgálat
Mérési pontosság: 0,01 HR
Számítógépes kapcsolat: USB2
Terhelési idő: 0-99 s előterhelés --- 0-99s főterhelés --- 0-99 s relaxáció
Munkadarab max. mérete (max függőleges x vízszintesméret a középvonaltól): 260x165 mm
Működési hőmérséklet: 10°C --- 35°C (párakicsapódás nélkül)
Tömeg: 82 kg
Méretek (WxDxH): 220x540x855 mm
Elektromos ellátás: 110/220 V 50/60 Hz
Optikai rendszer: Brinell mikroszkóp (csak az RSB modellnél)

Kapcsolódó videó:


Ipari alkalmazások:

- Fémek keménységmérése


Standard tartozékok:
  • Lapos üllő, edzett, ø60 mm
  • V-üllő, edzett
  • Kör alakú tárgyasztal ø150 mm
  • Brinell mikroszkóp (csak az RSB modellnél)
  • Tápkábel
  • Négy állítható láb
  • INNOVATEST® tanúsítvány
  • Telepítési és használati útmutató

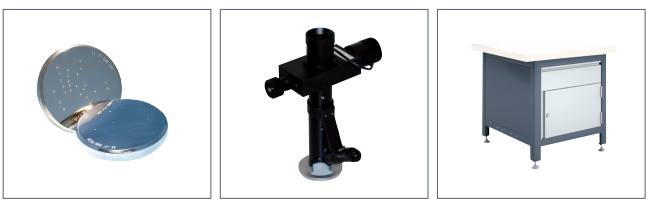

Opcionális tartozékok:
  • Kalibrált behatolótestek (ASTM, DIN, ISO)
  • Kalibrált keménységi etalonok (ASTM, DIN, ISO)
  • Egyéni tárgyasztalok
  • Precíziós satu kisméretű alkatrészekhez, pofák szélessége 36 mm
  • Precíziós satu kisméretű alkatrészekhez, pofák szélessége 42 mm
  • Precíziós satu kisméretű alkatrészekhez, pofák szélessége 75 mm
  • V-blokkok és speciális bilincsek
  • Kézi vezérlésű X-Y koordináta tárgyasztal - 100 mm x 60 mm, mikrométeres mozgathatóság 25 mm x 25 mm
  • Szilárd tárgyasztal és tárolószekrény


Letölthető dokumentáció:


INNOVATEST NEXUS 605U(N) univerzális keménységmérő berendezés prospektusa (3,3 MB)
INNOVATEST NEXUS 605RS(B) keménységmérő berendezés dokumentációja (12,2 MB)
