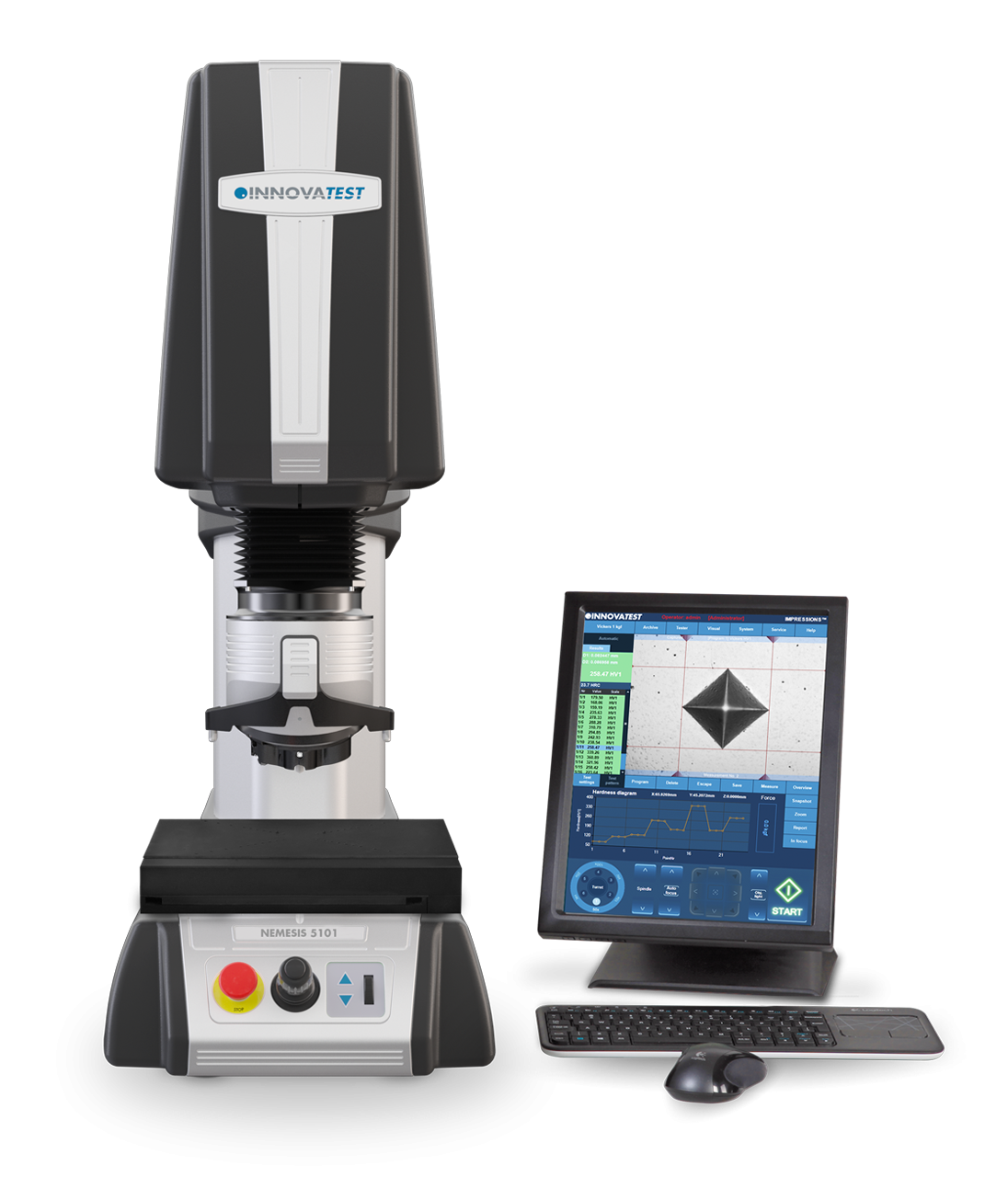

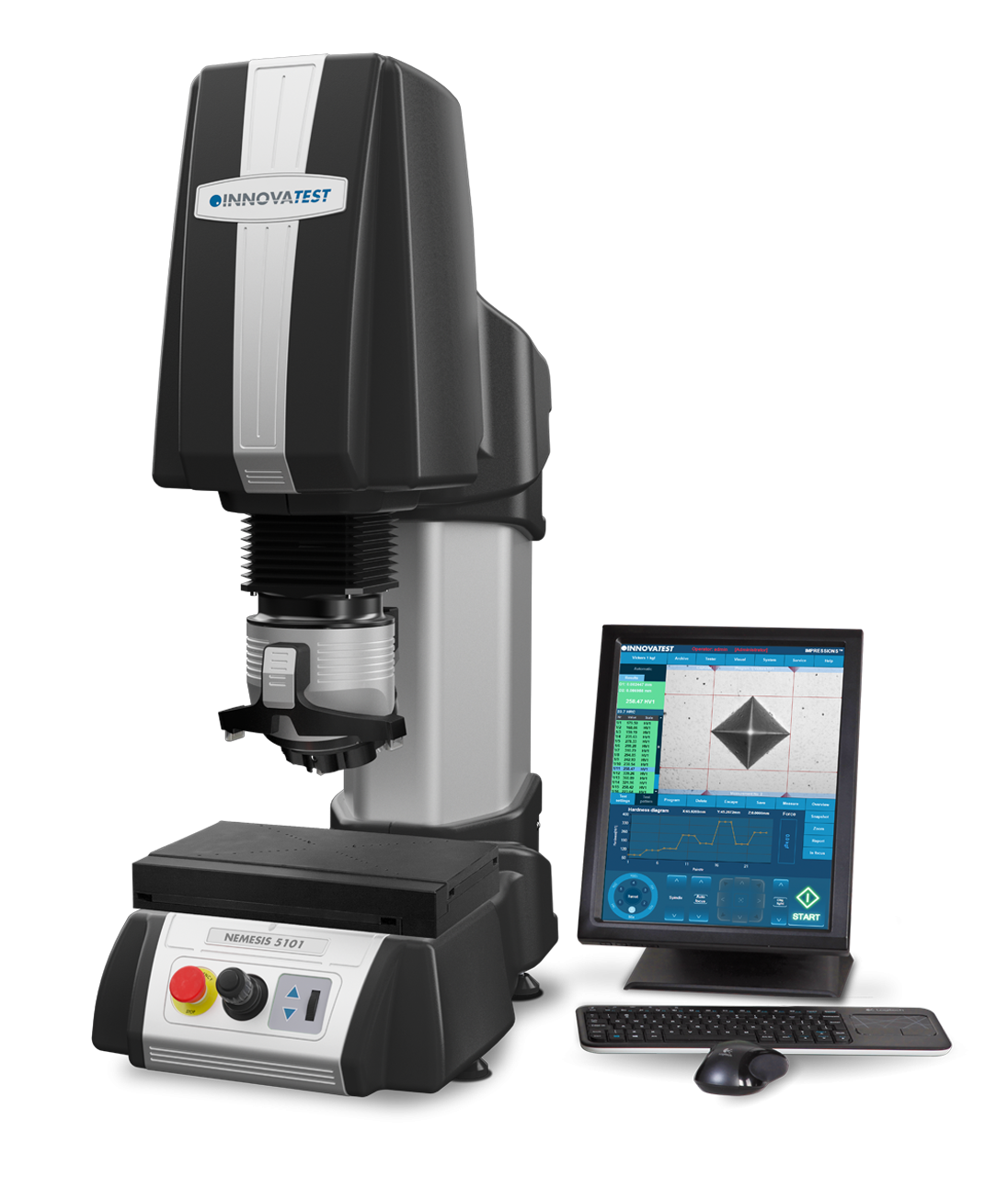

INNOVATEST NEMESIS 5100 - Univerzális telepített keménységmérő berendezés


Jellemzői:

Az INNOVATEST NEMESIS 5100 sorozatú keménységvizsgálati rendszerek kiemelkedő teljesítményt nyújtanak, és olyan beépített fejlesztéseket tartalmaznak, amelyek páratlan pontosságot és megbízhatóságot, jobb ergonómiát, valamint az üzemeltetés kellemes élményét biztosítják.

Az IMPRESSIONS® munkafolyamat-vezérlő szoftver a mérési rendszer szerves részét képezi, csökkenti a beállítási időt és növeli a mérési hatékonyságot. A felhasználók kérésére egyedi, választható mérési minták (etalonok) és egyedileg tervezett szoftveralkalmazások is rendelhetőek.

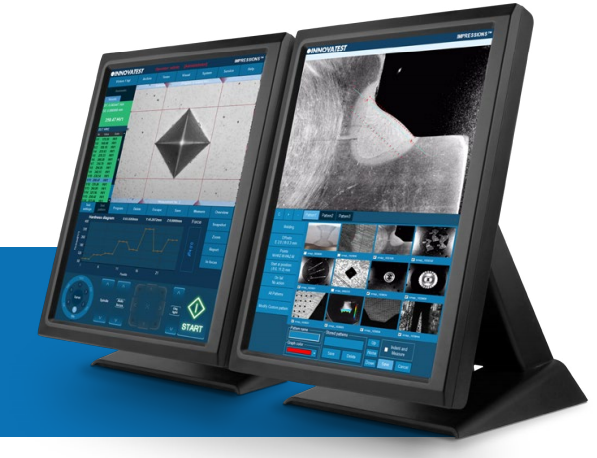

A grafikus felhasználói felület (GUI) az iparágban egyedülálló alkalmazásokat tartalmaz, kezelése könnyen megtanulható, fejlett munkafolyamat-vezérlést kínál. Egy egyszerű mérést 3 másodperc alatt be lehet állítani és végre lehet hajtani. Az IMPRESSIONS® szoftver funkciói a felhasználók egyedi igényeihez alkalmazkodnak. A felhasználói szintű irányítási rendszer maximalizálja a kényelmet és a hatékonyságot.

Az iparágban egyedülálló, 15" méretű álló (portrait) kapacitív érintőképernyő bármely munkakörnyezetben lehetővé teszi az összes alkalmazás megfelelő megjelenítését. Nagyszerű lehetőség a képernyő duplázása is, az alapos és igényes felhasználók számára egy második állított 15" vagy 24" méretű képernyő is csatlakoztatható.

A készülék kiválóan alkalmazható oktatási célokra iskolák, egyetemek számára, mivel egy HD projektor is csatlakoztatható a HDMI támogatott csatlakozó aljzathoz. A hardver- és szoftverkonfiguráció, az éves frissítések és az igény szerinti frissítések sokféle lehetőségével az IMPRESSIONS® valóban az iparág vezető szoftvere.



Széles körű terhelőerő-tartomány:

A terhelőerő-tartomány igen széles intervallumban rendelkezésre áll: 10 gf-től 3000 Kgf-ig, zárt rendszerben. Az elektronikusan vezérelt terhelések gyors és pontos terhelést biztosítanak, valamint gyors változtatási lehetőséget is lehetővé tesznek. Az érintőképernyős beállítás gyorsítja az automatikus Z-tengely pozicionálást.



Tulajdonságok:
  • Terhelhető behatolótest, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
  • IMPRESSIONS ™ munkafolyamat-vezérlő szoftver és fejlett jelentésgenerátor
  • Süllyeszthető mérőfej, rögzíthető munkadarab-pozícióval

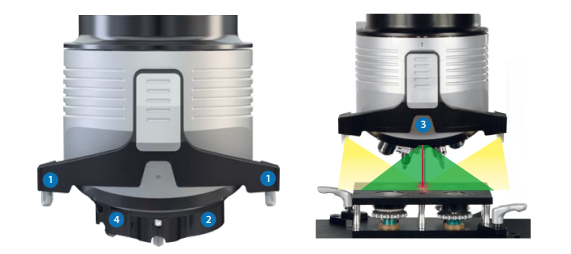

  • 8-pozíciós revolverfej standard beépített lézeres helymeghatározó rendszerrel
  • 3 behatolótest pozíció, 3 LWD objektív telepítve (alap szett része)
  • 18 Megapixeles, 4K+ full színes beépített kamerarendszer
  • Gyors üllő pozíció változtatás
  • CNC motoros vezérlésű X-Y koordináta tárgyasztal, különböző asztal méretek és mozgatási távolságok
  • Teljes X-Y koordináta áttekintő kamera, optikai zoom rendszer, változó látómezővel
  • TTL teljesítmény LED, dupla fényerejű LED bank, nagy hatékonyságú megvilágítás
  • Z-tengely golyóscsapággyal
  • Integrált nagy teljesítményű rendszervezérlő, i7 processzor, 120 GB-os mSSD adattároló
  • Ipari 15" méretű érintőképernyő, opcionális második képernyő (15"-55") vagy projektor rendelhető
  • Kiváló minőségű cserélhető alkatrészek, ütésálló ABS burkolat

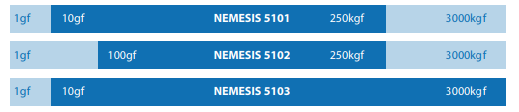

A NEMESIS 5100 széria tagjai:

TípusTerhelési határértékekMérhető skálák
NEMESIS 510110gf – 250kgfMicroVickers, Vickers, Rockwell, Knoop, Brinell, Műanyag, Karbon
NEMESIS 5102100gf – 250kgfMicroVickers, Vickers, Rockwell, Knoop, Brinell, Műanyag, Karbon
NEMESIS 510310gf – 3000kgfMicroVickers, Vickers, Rockwell, Knoop, Brinell, Műanyag, Karbon

Technikai adatok:
Keménység skála: Micro/Macro Vickers, Vickers, Knoop, alacsony terhelésű Brinell, Brinell, Rockwell, Superficial Rockwell, HVT, HBT, ISO 2039 1/2 (műanyag és karbon)
Terhelés: 10gf - 3000Kgf (típusfüggő, lásd feljebb)
Motorizált revolverfej: Automatikus, nagy sebességű, motorizált, 8 pozíciós revolverfej
(3 behatolótest + 3 objektív pozíció vagy 2 behatolótest + 4 objektív pozíció) +1 áttekintő kamera, +1 lézer irányfény
Optikai rendszer: 18 MP, HD, 4K+ Vision rendszerű
Optika: 0.7x, 2.5x, 5x, 10x, 20x, 40x
Áttekintő kamera (Cam 2): Full HD, full szín spektrum, optikai zoom rendszer, változó látómező 50 x 35 mm - 200 x 180 mm
Elektronikai rendszer: Nagy teljesítményű beágyazott mikro-rendszer-vezérlő, MS Windows® 10, i7 processzor, 15" színes ipari érintőképernyő, automatikus és kézi mérés
Behatolótestek: Tanúsított behatolótestek (ISO / ASTM) (választható)
ISO 2039 1/2 skálák (műanyagokhoz): 49,03 N, 132,9 N, 357,9 N, 961 N
Karbon mérő skálákHR 2,5/7, HR 5/7, HR 5/15, HR 5/20, HR 5/40, HR 5/60, HR 5/100, HR 5/150, HR 10/20, HR 10/40, HR 10/60, HR10/100, HR 10/150
Vickers vizsgálati tartomány: HV0.010, HV0.015, HV0.020, HV0.025, HV0.050, HV0.1, HVO.2, HV0.3,HV0.5, HV1, HV2, HV2.5, HV3, HV4, HV5, HV10, HV20, HV25, HV30, HV40, HV50, HV100, HV120, HV150;
Brinell vizsgálati tartomány: HBW1/1kgf, HBW1/2.5kgf, HBW1/5kgf, HBW1/10kgf, HBW1/30kgf; HBW2.5/6.25kgf, HBW2.5/15.625kgf, HBW2.5/31.25kgf, HBW2.5/62.5kgf, HBW2.5/187.5kgf; HBW5/25kgf, HBW5/62.5kgf, HBW5/125kgf, HBW5/187.5kgf, HBW5/250kgf; HBW10/100kgf, HBW10/250kgf, HBW10/750kgf, HBW10/1000kgf, HBW10/1500kgf, HBW10/3000kgf
Knoop vizsgálati tartomány: HK0.01, HK0.02, HK0.025, HK0.05, HK0.1, HK0.2, HK0.3, HK0.5, HK1, HK2, HK5, HK10, HK20, HK30, HK50
Rockwell skálákA, B, C, D, E, F, G, H, K, L, M, P, R, S, V
Rockwell terhelőerő tartományokElőterhelés: 10kgf
Fő terhelések: 60kgf, 100kgf, 150kgf
Superficial (felületi) Rockwell skálák15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y
Superficial (felületi) Rockwell terhelőerő tartományokElőterhelés: 3kgf
Fő terhelések: 15kgf, 30kgf, 45kgf
Vizsgálat módja: Teljesen automatikus, félautomata, de lehet teljesen kézi vezérlésű is
Szabványok: Megfelel az ISO, ASTM, JIS (Nadcap) szabványoknak
A terhelés tűréshatárai: <0,25% 100 gf --- 250 kgf terhelőerő esetén
<0,5% 100 gf alatti terhelőerő esetén
Kijelző pontossága: 0,1 HV, HK - 0,5 HB, 0.01HR
Keménység konverzió: Rockwell, Rockwell Superficial, Vickers, Brinell, Knoop, Leeb és Tensile (szakítószilárdság)
Statisztikák: Átmérő hossza, keménység érték, konvertált keménység érték, terhelési idő, max/min, átlag, tartomány, szórás (mindegyik mérés után valós időben)
Adattároló kapacitása: 120 GB mSSD
Számítógépes kapcsolat: 5 USB csatlakozó, RJ45 Ethernet LAN, W-LAN, RS-232, Bluetooth, CNC motoros X-Y tárgyasztal csatlakozó, Dual HDMI képernyő csatlakozó
Terhelési idő: Az alapértelmezett mérték: 10 másodperc
A felhasználó által megadott érték: 1-999 másodperc (1 másodperces lépésekkel)
Nyomtató: A4, A3 teljes színes lézernyomtató (opcionális)
Motorikus CNC vezérlésű tárgyasztal méret / mozgathatóság / megismételhetőség (mm) 6 féle (lásd a letölthető dokumentumban)
Üzemi hőmérséklet10°C és 35°C között (párakicsapódás nélkül)
Páratartalom:10% és 90% között (párakicsapódás nélkül)
Méretek (WxDxH): 1100 mm x 425 mm x 695 mm
Tömeg: 210 kg
Energiafogyasztás: 100 W
Elektromos ellátás: 100/240V 50/60Hz, egy fázis


Kapcsolódó videó:

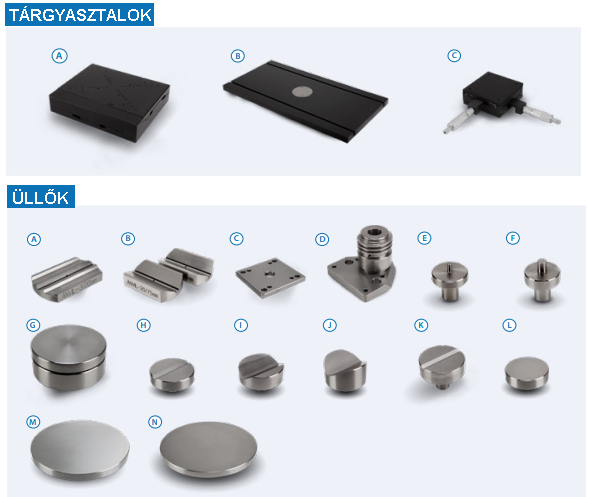

Standard és opcionális tartozékok:

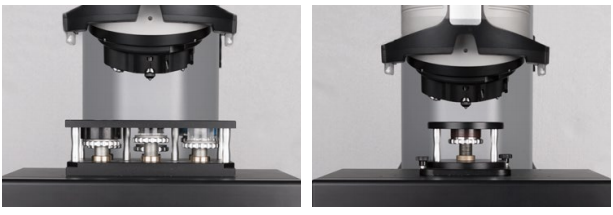

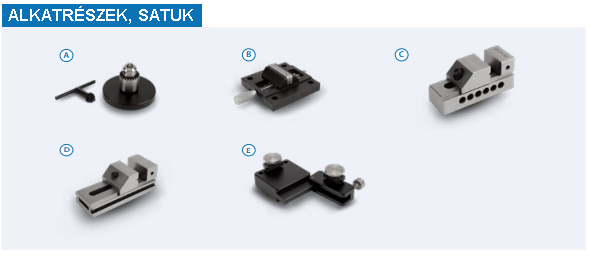

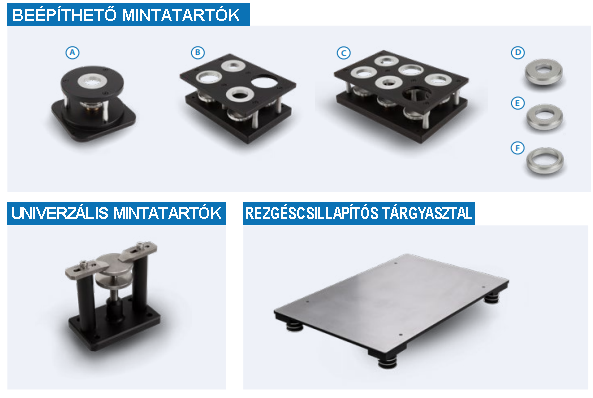

A NEMESIS 5100 szériához számos hagyományos és rezgéscsillapítós tárgyasztal, üllőtípus, satu, mintatartó, támasztógyűrű és egyéb kiegészítő alkatrész áll rendelkezésre. Kérjük, ellenőrizze a standard és opcionális tartozékok részletes listáját az INNOVATEST NEMESIS 5100 hivatalos prospektusában, amely letölthető az oldal alsó részén megtalálható linkre kattintva. Ha a keresett tartozékot nem találja, kérjük, forduljon hozzánk bővebb tájékoztatásért.





Letölthető dokumentáció:


INNOVATEST NEMESIS 5100 Univerzális keménységmérő berendezés dokumentációja (14,3 MB)
