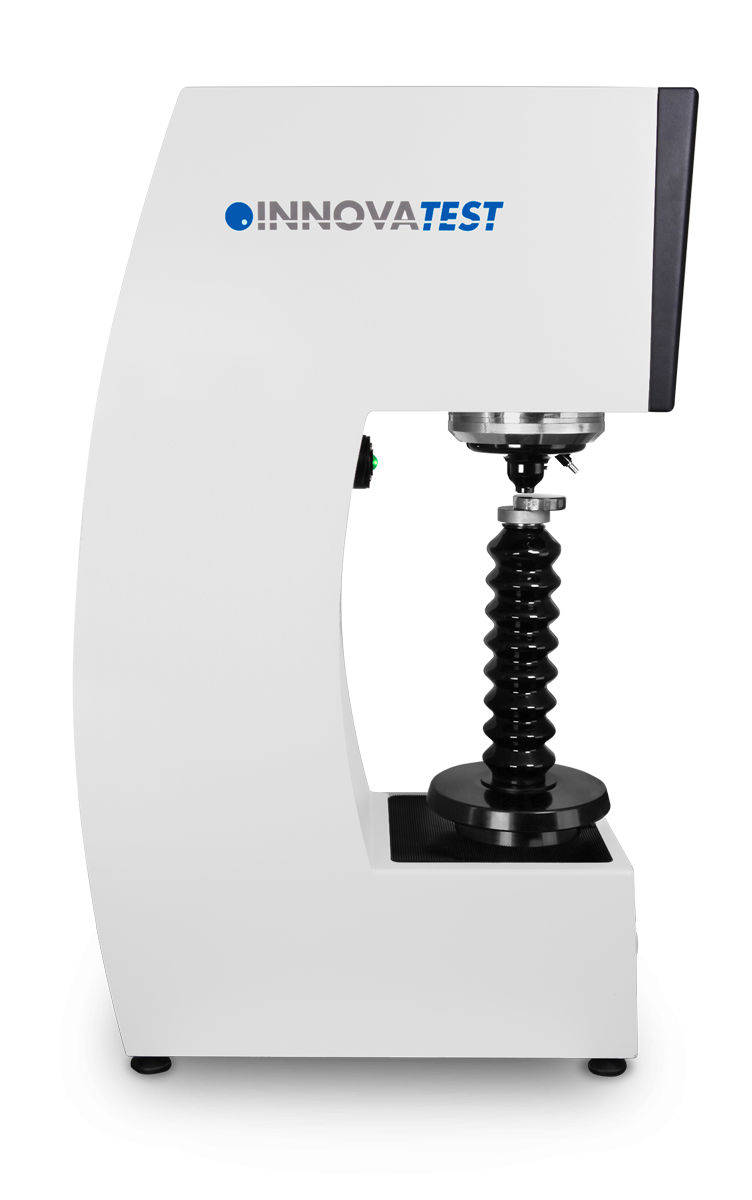

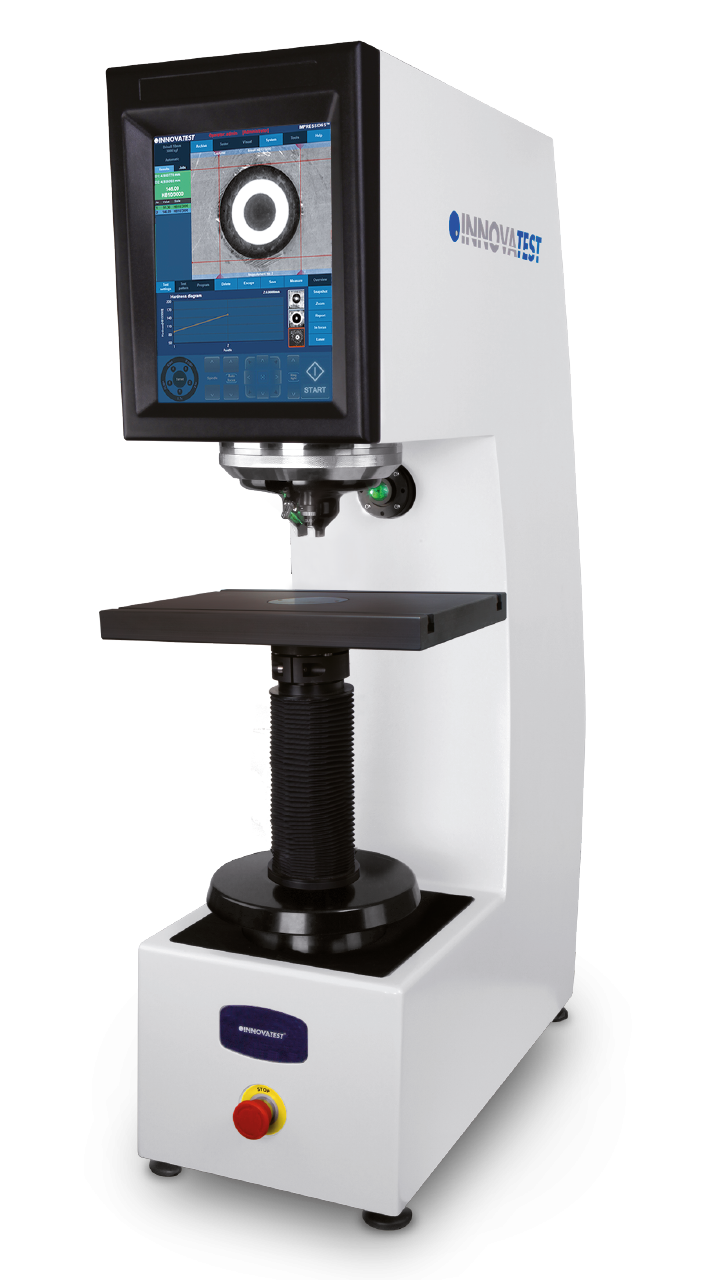

INNOVATEST NEXUS 7700 - Hagyományos forgó rendszerű telepített keménységmérő berendezés

Jellemzői:

Az INNOVATEST NEXUS 7700 típusú készüléke egy hagyományos, forgatható revolverfej rendszerű (behatolótest / objektív) univerzális keménységmérő, melynek korábbi verziója még matt monokróm képernyővel volt felszerelve, ma már egy modern, full color videó mérési rendszerrel, 15 megapixeles kamerával, ultra gyors Windows alapú op.rendszerrel, i7 processzorral és automatikus keménységméréssel rendelkezik. Alkalmas a Brinell, Vickers, Knoop, HVT és HBT skálák mérésére a DIN és ISO szabványok szerint. Az INNOVATEST NEXUS 7700 telepített keménységmérők tervezésekor elsődleges szempont volt a robosztus kivitel, hogy a legkeményebb környezetben is megállja a helyét. Ugyanakkor igyekezték felszerelni minden olyan extrával, amellyel egyszerűen és gyorsan működtetni lehet.

Az INOVATEST NEXUS 7700 képes a legtöbb Rockwell és Superficial (felületi) Rockwell keménység skála mérésére is. A berendezés felszerelhető automata motoros orsóval, amely lehetővé teszi a munkadarab erőfeszítés nélküli emelését. A manuális vagy CNC motoros X-Y koordináta tárgyasztalok kombinált alkalmazása széles körű felhasználási lehetőséget kínál a felhasználók számára hagyományos és speciális mérési feladatokhoz egyaránt.

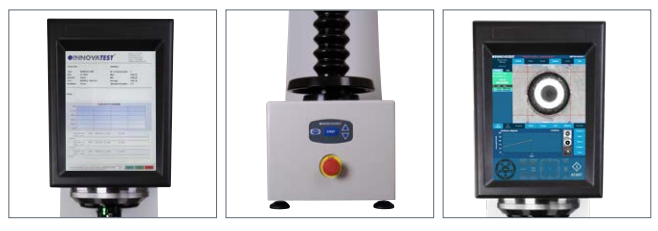

A nagy méretű, 12"-os érintőképernyőjén keresztül tudjuk a készüléket vezérelni. Itt nem csak az aktuális mérésről kaphatunk gyors információt, de a folyamatosan frissülő statisztikákról is. A mérési adatainkat rendszerezve tárolhatjuk az eszközben, de lehetőség van hálózatba kötésre is, így nem szükséges online kapcsolat ahhoz, hogy egy számítógép az eszköz közvetlen közelében legyen.

A mintadarabok vizsgálata igen egyszerű. Minden motorizáltan történik. A főterhelés mellett az előterhelés és a relaxáció idejét is meg tudjuk adni. A lenyomat mélységét csak a relaxációs idő lejárta után értékeli ki a készülék. Az IMPRESSIONS™ szoftvernek köszönhetően a mérések kiértékelése automatikusan történik. A lenyomatról egy videós felvétel készül, a rendszer felismeri a mérendő átlókat, és abból számol egy keménységértéket. Ha mi jobban bízunk a manuális módszerekben, ez sem probléma, mert a rendszer lehetőséget nyújt arra, hogy a lenyomat mérendő átlóit kézzel állítsuk be.

A mechanikus részek védelméről egy orsó takaró gondoskodik. A készülék háza ellenálló ABS műanyagból készült, hogy komolyabb környezeti igénybevételnek is ellen tudjon állni. A rendszer 0,1 mikron pontosságú mélységi leolvasásra képes.

Tökéletesen alkalmas öntvények és kovácsolt anyagok keménységének mérésére, széles körben alkalmazzák az autó- és a repülőgépiparban, laboratóriumi körülmények között és műhely vizsgálatokhoz.

Tulajdonságok:

• Rockwell, Superficial (felületi) Rockwell, Brinell, Vickers, Knoop, műanyag skálák

• Terhelő erő tartomány: 0,5 kgf - 250 kgf.

• 18 megapixeles kamera, full HD kamerarendszer, nagyítással és automatikus fókusszal.

• Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer.

• Teljesen integrált Windows alapú vezérlő, SSD merevlemez, Windows 10 operációs rendszer

• IMPRESSION™ fejlett munkafolyamat vezérlő szoftver, automatikus mérés.

• Billentyűzetet és egér..

• 12" méretű színes érintőképernyő.

• Multi USB, speciális kimenetek.

• Kimeneti CSV fájlok.

• Egyedi leolvasások, jelentések.

• Nyomtató csatlakoztatható.

• Q-DAS tanúsítvány.

• Statisztikai kiértékelések: Mérések, átlag, st. eltérés, min., max., tartomány, CP, CPk, egyéni értékek listája, tárolási memória, várakozási idő, terhelőerő beállítás, méretarány kiválasztás, kalibrálás stb.

• Állítható munkadarab megvilágítás.

• Kézi vagy motoros orsó.

• Motoros Z-tengely, 800 kg-ig emel.

• Rögzítő bilincsek a munkadarabok rögzítéséhez.

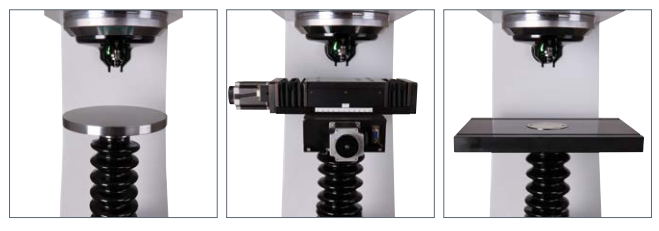

• Kézi vagy CNC motorizált XY-kordináta tárgyasztalok.

• Befogható munkadarab mérete: 340 mm (H) X 205 mm (D).

Technikai adatok:

Ipari alkalmazások:

- Fémek keménységmérése
- Öntvények, kovácsolt anyagok
- Autóipar
- Kis- és közepesen nagyobb méretű alkatrészek
- Csövek, vékony lemezek
- Nem fémes anyagok
- Cementált karbid
- Kerámiák
- Műanyag

Kapcsolódó videó:

Standard tartozékok:

• sík üllő - 80 mm

• 3A-s biztosíték

• Objektívek: 6,3x a 95x-ös nagyításhoz, 10x a 150x-es nagyításhoz

• vezeték nélküli billentyűzet

• vezeték nélküli egér

• állítható magasságú lábak

• kézi vagy motoros orsó

• tápkábel

• INNOVATEST® tanúsítvány

• telepítési és használati útmutató

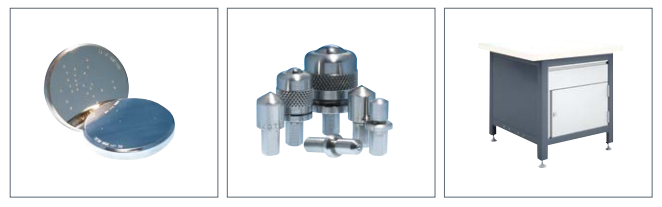

Opcionális tartozékok:

• Kalibrált behatolótestek (DIN, ISO)

• Kalibrált keménységi etalonok (DIN, ISO)

• Vickers behatolótest, hosszú

• Kör alakú edzett tárgyasztal, ø180 mm

• V-üllő, edzett, ø80mm

• Nagy méretű tárgyasztal 200 mm

• Objektívek: 2,85x a 43x-ös nagyításhoz, 20x a 300x-es nagyításhoz

• Csengőfény

• Precíziós satu kisméretű alkatrészekhez, pofák szélessége 36 mm

• Precíziós satu kisméretű alkatrészekhez, pofák szélessége 42 mm

• Precíziós satu kisméretű alkatrészekhez, pofák szélessége 75 mm

• V-blokkok és speciális bilincsek

• Szoftverek

• Motoros vezérorsó

• Szilárd tárgyasztal és tárolószekrény

Letölthető dokumentáció:

INNOVATEST NEXUS 7700 Univerzális keménységmérő berendezés dokumentációja	(3,3 MB)
