INNOVATEST TIME-3220/3221 - felületi érdesség vizsgáló berendezések
Jellemzői:
A megnövekedett gyártási minőség mellett a termékek felületi minőségének javítása is egyre fontosabbá válik. Az INNOVATEST TIME-3220/3221 felületi érdesség vizsgáló legújabb készülékeit a gyártó elsősorban üzlethelyiségekben, ipari és ellenőrző helyiségekben történő alkalmazásra ajánlja. A TIME-3220 és a TIME-3221 sokoldalú megoldást kínál az összes felületkezelési mérési követelményhez. A speciális kiegészítők, például a magassági támogatás, és a V-grove támogatás mind növelik a szabványos alkalmazási területet. Az eszközöket csatlakoztathatjuk RS232-n és USB-n keresztül is külső eszközökhöz, így számítógéphez és közvetlenül nyomtatóhoz is. Ideális eszköz számos iparág számára, beleértve a precíziós csapágyak gyártóit, az autóiparban vagy a repülőgépiparban résztvevőket, a TIME-3220 / 3221 sorozat a legfontosabb olyan tulajdonságokkal rendelkezik, amelyek a minőségellenőrzés szempontjából ma meghatározóak.

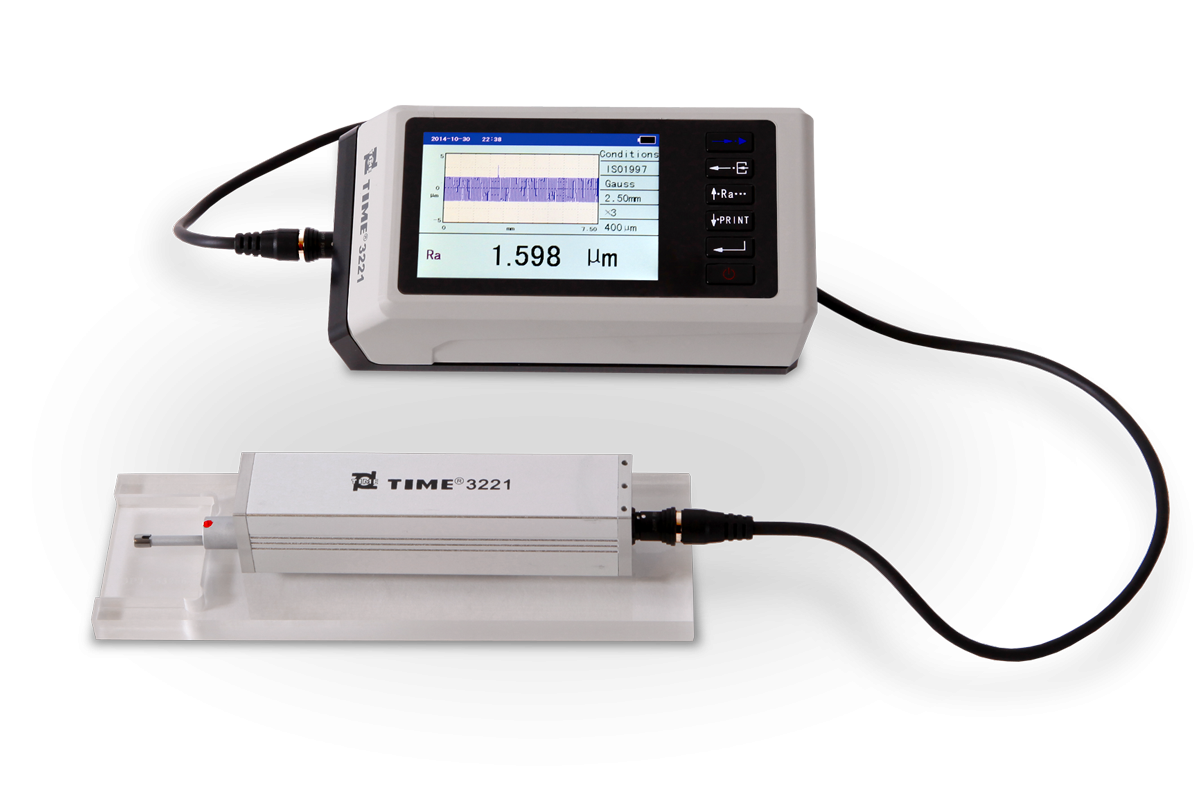

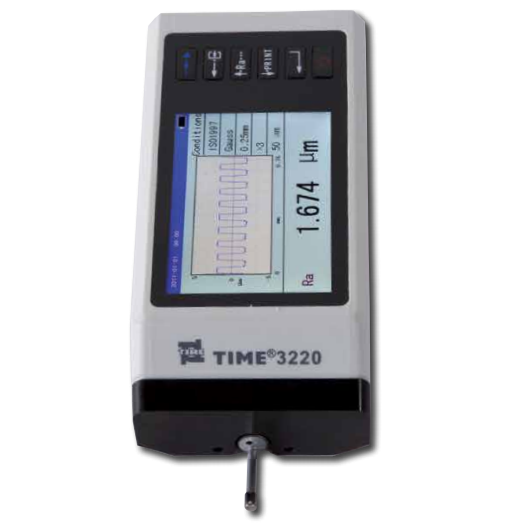

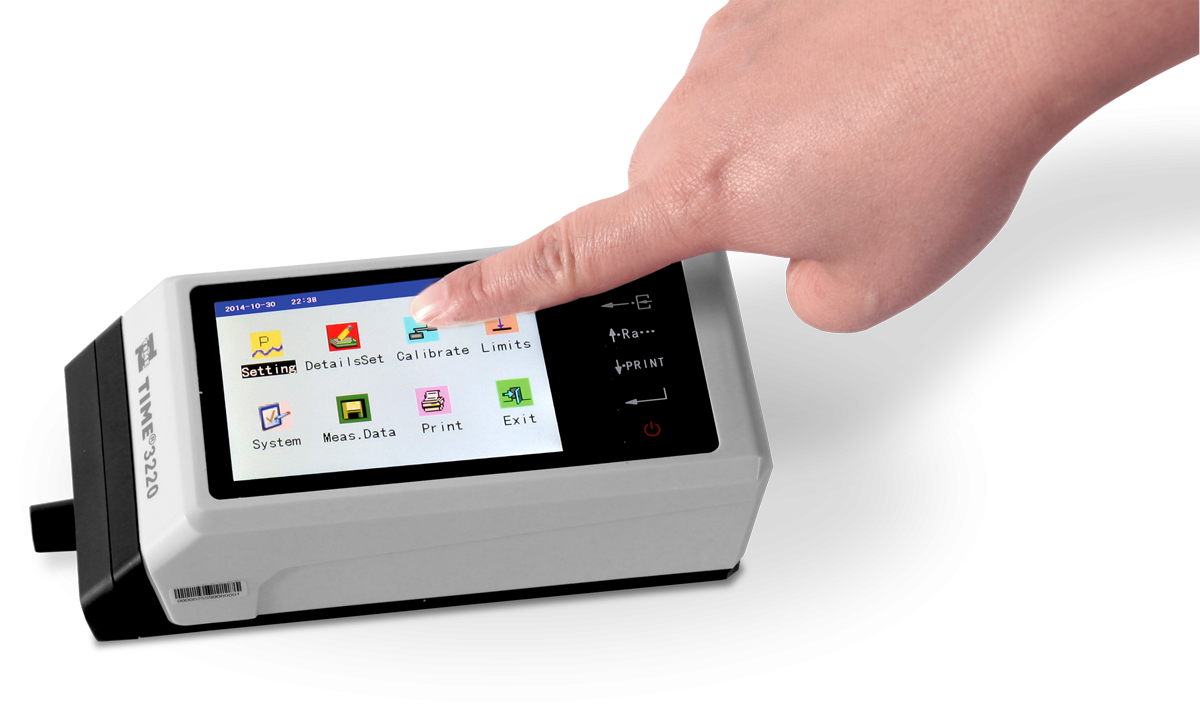

A TIME-322X hordozható érdesség vizsgálók két változatban találhatók: a TIME-3220 fixen rögzített mérőfejjel kerül forgalomba, míg a TIME-3221 mérőfeje független az alapkészüléktől és motoros vezérlést kapott, amely lehetővé teszi, hogy a nehezen elérhető felületeken vagy zárt térben is mérhessünk vele. Nagy felbontású grafikus LCD érintő kijelzővel szerelték fel, amely kényelmessé teszi a beállítást és működtetést. További hagyományos gombok is rendelkezésre állnak, hogy hozzáférjünk a leggyakrabban használt funkciókhoz és hogy elkerüljük az érintő képernyő gyorsabb kopását.
A TIME-322X hordozható érdesség vizsgálók két változatban találhatók: a TIME-3220 fixen rögzített mérőfejjel kerül forgalomba, míg a TIME-3221 mérőfeje független az alapkészüléktől és motoros vezérlést kapott, amely lehetővé teszi, hogy a nehezen elérhető felületeken vagy zárt térben is mérhessünk vele. Nagy felbontású grafikus LCD érintő kijelzővel szerelték fel, amely kényelmessé teszi a beállítást és működtetést. További hagyományos gombok is rendelkezésre állnak, hogy hozzáférjünk a leggyakrabban használt funkciókhoz és hogy elkerüljük az érintő képernyő gyorsabb kopását.
Tulajdonságok:
- Speciális és széles paraméterek az alkalmazáshoz
- A V-alakú alsó rész lehetővé teszi, hogy a készülék sík vagy ívelt felületeken egyaránt használható
- Szilárd ABS házba épített
- Nagy méretű memória és nyomtató kimenet
- Számos paraméter és grafikus mérőrendszer.
- Nagyfelbontású érintőképernyő
- Digitális és analóg szűrési módszerek (2RC, GAUSS)
- Megfelel az ISO, ASTM és JIS szabványoknak
- A TIME TA230 nyomtatóhoz csatlakoztatható, kinyomtat minden paramétert és grafikont
- Beépített szabványos RS232 interfész és USB interfész
- Automatikus kikapcsolás
- Integrált tervezés, egyszerű használat
Műszaki adatok:
| Érdességi paraméterek | Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr(c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, Rδc, RΔq, RΔa, Pa, Pp, Pv, Pt, Pz, Pq, Psk, Pku, Pc, PSm, Pmr(c), Pmr, Pz1max, PzJIS, Pδc, PΔq, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2 |
| Mérőfej (érzékelő) típusa | Induktív dinamikus típus |
| Mérési tartomány | 400 μm |
| Mérőfej jelszedő csúcs sugara | 5μm / 2μm |
| Mérőfej jelszedő csúcs anyaga | gyémánt |
| Mérési erő | 4 mN / 0,75 mN |
| Mérőfej jelszedő csúcsszöge | 90°/60° |
| A csúszási görbület sugara | 45 mm |
| Maximális meghajtási tartomány | 19 mm / 0.748 inch |
| Áthaladási sebesség tartományok | Leolvasási hossz = 0.08 mm Vt=0.25 mm/s, Leolvasási hossz = 0.25 mm Vt=0.25 mm/s, Leolvasási hossz = 0.8 mm Vt=0.5 mm/s, Leolvasási hossz = 2.5 mm Vt=1 mm/s, Visszatérés = V = 1 mm/s |
| Ismételhetőség | Tolerancia ≤ 5% |
| Leolvasási hossz (Mérés gyakorisága) | 0.08 mm, 0.25 mm, 0.8 mm, 2.5 mm kiválasztható |
| Követési hossz | (1~5 )L - kiválasztható |
| Mérési tartomány és felbontása | Automatikus / 0.001μm, 0.008μm ±50μm / 0.001μm ±200μm / 0.008μm |
| Áramforrás | Beépített Li-Ion akkumulátor |
| Hálózati adapter | Bemenet: 100 V, 240VAC, 50/60Hz, Kimenet: 9V, 3A |
| Munka környezet határértékei | Hőmérséklet: 0°C ~ 40°C, Páratartalom: < 90% RH |
| Tárolási és szállítási környezet határértékei | Hőmérséklet: -4°C ~ 60°C, Páratartalom: < 90% RH |
| Méretek | 155.4 mm × 75 mm × 56 mm |
| Tömege | Kb. 760 g |
Kapcsolódó videó:
Standard tartozékok:
- alapkészülék (TIME-3220 vagy 3221)
- mérőfej
- mérőfej védőfedél (3220)
- jó minőségű üveg érdesség etalon
- töltő
- RS-232 kábel
- használati utasítás
- INNOVATEST hitelesítési tanúsítvány
