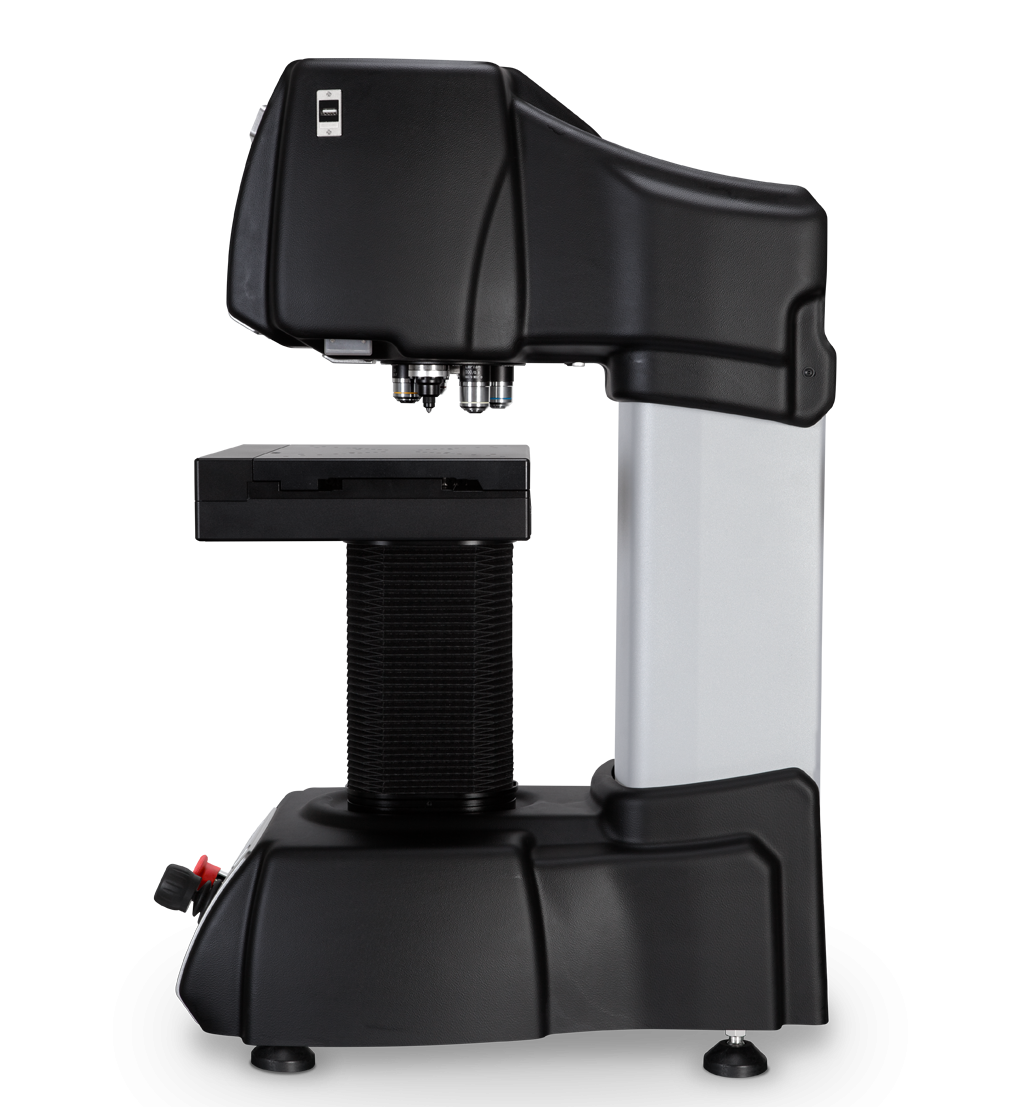

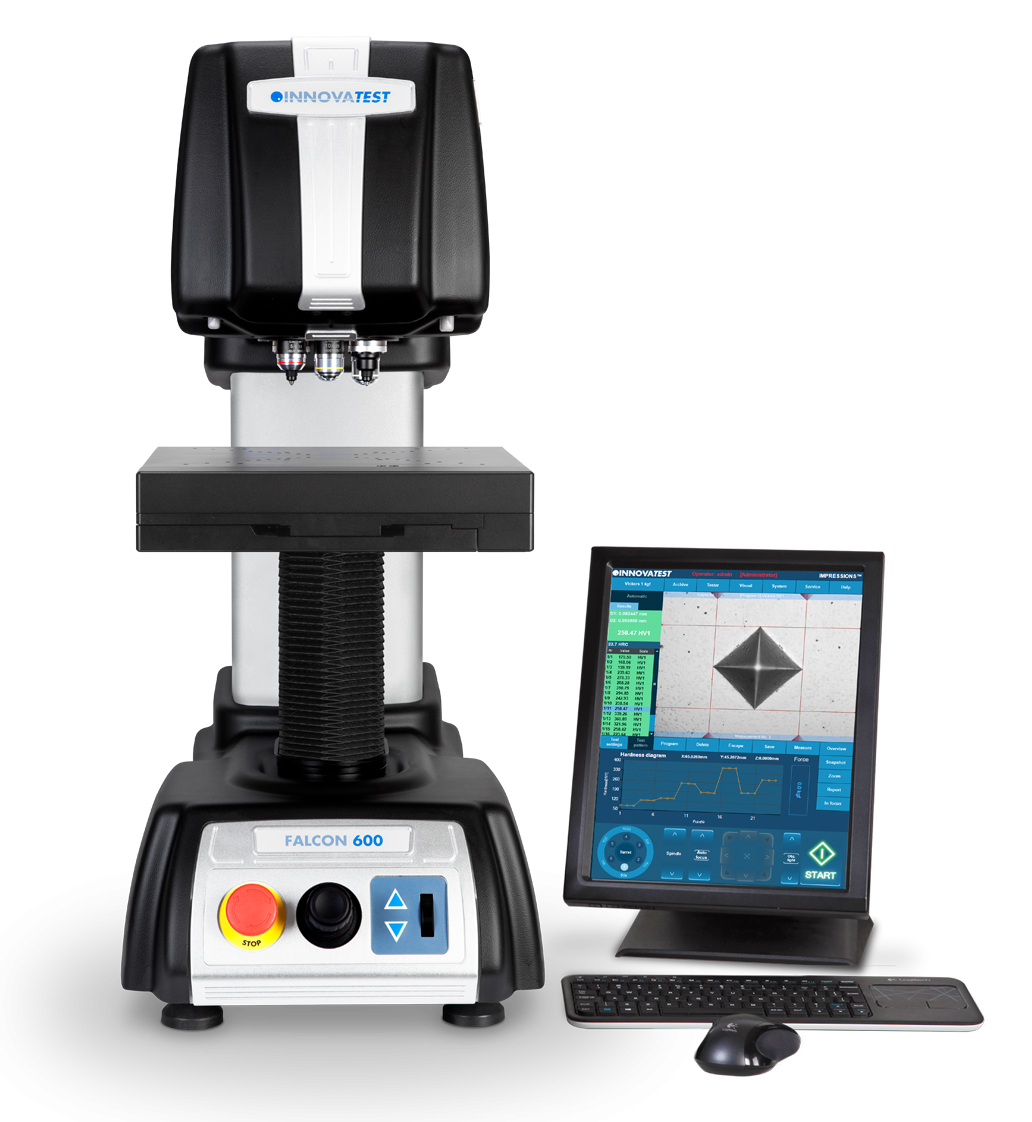

INNOVATEST FALCON 600 - Új generációs Vickers / Micro Vickers / Knoop és alacsony terhelésű Brinell asztali keménységmérő berendezés


Jellemzői:

Az INNOVATEST FALCON 600-as sorozat összes készüléke (automatizált keménységvizsgálati rendszer) teljesen integrált platformot biztosít a teljes Vickers, Knoop és alacsony terhelésű Brinell keménységvizsgálat igényeinek kielégítéséhez.

A mechanikai tervezés élvonalának számít ez a készülék, a CNC tárgyasztalok széles skálájával, a legjobb minőségű képoptikával (18 megapixel), 4K-s, teljes színes képtechnológiájával, egy full felhasználóbarát, könnyen kezelhető felhasználói felülettel. Az 1gf-től 62,5kgf-ig terjedő szabványos terhelőerő tartomány (opcionálisan akár 0,1 gf-es terhelő erő is) bármilyen szoftveralkalmazással kombinálva alkalmazható ma, holnap és a jövőben egyaránt.

Az IMPRESSIONS® munkafolyamat-vezérlő szoftver a mérési rendszer szerves részét képezi, csökkenti a beállítási időt és növeli a mérési hatékonyságot. A felhasználók kérésére egyedi, választható mérési minták (etalonok) és egyedileg tervezett szoftveralkalmazások is rendelhetőek.

A grafikus felhasználói felület (GUI) az iparágban egyedülálló alkalmazásokat tartalmaz, kezelése könnyen megtanulható, fejlett munkafolyamat-vezérlést kínál. Egy egyszerű mérést 3 másodperc alatt be lehet állítani és végre lehet hajtani. Az IMPRESSIONS® szoftver funkciói a felhasználók egyedi igényeihez alkalmazkodnak. A felhasználói szintű irányítási rendszer maximalizálja a kényelmet és a hatékonyságot.

A FALCON 600-as szériához mintatartók, üllők és satuk széles választéka rendelhető. Egyes üllők cseréje csak egy mozdulat a speciális kialakításnak köszönhetően.

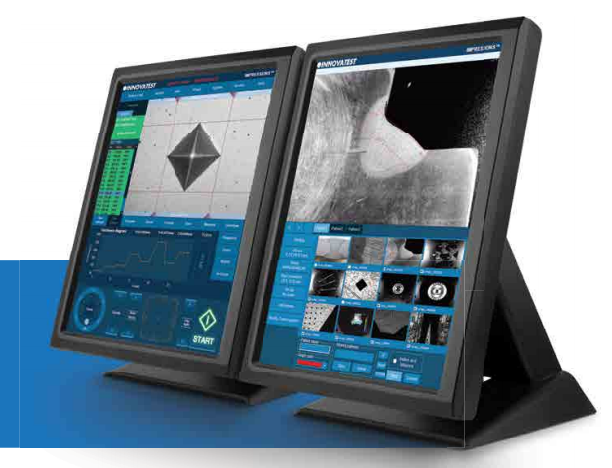

Az iparágban egyedülálló, 15" méretű álló (portrait) kapacitív érintőképernyő bármely munkakörnyezetben lehetővé teszi az összes alkalmazás megfelelő megjelenítését. Nagyszerű lehetőség a képernyő duplázása is, az alapos és igényes felhasználók számára egy második állított 15" vagy 24" méretű képernyő is csatlakoztatható.

A hardver- és szoftverkonfiguráció, az éves frissítések és az igény szerinti frissítések sokféle lehetőségével az IMPRESSIONS® valóban az iparág vezető szoftvere.



Széles körű terhelőerő-tartomány:

A terhelőerő-tartomány igen széles intervallumban rendelkezésre áll zárt rendszerben. Az elektronikusan vezérelt terhelések gyors és pontos terhelést biztosítanak, valamint gyors változtatási lehetőséget is lehetővé tesznek. Az érintőképernyős beállítás gyorsítja az automatikus Z-tengely pozicionálást.



Tulajdonságok:
  • Széles intervallumon belül terhelhető behatolótest, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer, hiba <0,25%
  • IMPRESSIONS ™ vezérlő szoftver
  • 6 pozíciós revolverfej, 2 behatolótest pozíció, 4 LWD-objektív telepítve (standard tartozék)
  • Revolverfej ütközésérzékelés és munkadarab visszahúzási biztonsági rendszer
  • 18 megapixeles, 4K-s, teljes színes beépített kamerarendszer
  • Teljes X-Y tárgyasztal áttekintő kamera, optikai zoom rendszer, változó nézet
  • TTL teljesítmény színes LED, dupla teljesítményű LED-es megvilágítás

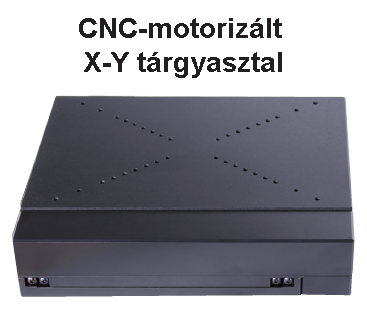

  • Nagy méretű, motoros vezérlésű CNC X-Y tárgyasztal (300 x 225 mm), Z tengely golyóscsapággyal (standard)
  • Integrált rendszervezérlő, i7-es processzor, mSSD Raid rendszer tároló
  • Ipari 15"-os érintőképernyő, opció a második 15" vagy 24"-os képernyőhöz vagy projektorhoz
  • Kiváló minőségű cserélhető alkatrészek, ütésálló ABS burkolat

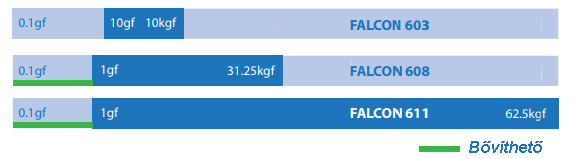

    • A FALCON 600 széria tagjai:

      TípusTerhelési határértékekMérhető skálák
      FALCON 6030.010kgf – 10kgf MicroVickers, Vickers, Knoop, alacsony terhelésű Brinell, KiC
      FALCON 6080.001kgf – 31.25kgf MicroVickers, Vickers, Knoop, alacsony terhelésű Brinell, KiC
      FALCON 6110.001kgf – 62.5kgf MicroVickers, Vickers, Knoop, alacsony terhelésű Brinell, KiC

      Technikai adatok:
      Keménység skála: Micro Vickers, Vickers, Knoop, alacsony terhelésű Brinell, KiC
      Terhelés: lsd. a táblázatban feljebb
      Motorizált revolverfej: Automatikus, nagy sebességű, motorizált, 6 pozíciós revolverfej
      (2 behatolótest pozíció, 4 objektív pozíció)
      Optikai rendszer: 18MP, HD, 4K+, Machine vision rendszerű
      Optika: 2.5x, 5x, 10x, 20x, 50x, 100x
      Áttekintő kamera (Cam 2): Full HD, optikai zoom rendszer, változó látómező: 50 x 35 mm - 200 x 180 mm
      Elektronikai rendszer: Nagy teljesítményű beágyazott mikro-rendszer-vezérlő, MS Windows® 10 op.rendszer, i7 processzor, mssD 120 GB, 15" színes ipari érintőképernyő
      Szoftver: IMPRESSIONS™ V2 rendszer és mérés vezérlő
      Behatolótest: Szabványos Vickers gyémántgúla
      Szabványos Knoop gyémánt
      Brinell golyó
      Terhelőerők: típusfüggő - lásd feljebb
      Vickers vizsgálati tartomány: HV0.001, HV0.002, HV0.003, HV0.004, HV0.005, HV0.006, HV0.007, HV0.008, HV0.009, HV0.010, HV0.015, HV0.020, HV0.025, HV0.050, HV0.1, HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV4, HV5, HV10, HV20, HV25, HV30, HV40, HV50
      Brinell vizsgálati tartomány: HB1/1kgf, HB1/1.25kgf, HB1/2.5kgf, HB1/5kgf, HB1/10kgf, HB1/30kgf; HB2.5/6.25kgf, HB2.5/7.8125kgf, HB2.5/15.625kgf, HB2.5/31.25kgf, HB2.5/62.5kgf, HB5/25kgf, HB5/62.5kgf
      Knoop vizsgálati tartomány: HK0.001, HK0.003, HK0.005 HK0.015, HK0.01, HK0.02, HK0.025, HK0.05, HK0.1, HK0.2, HK0.3, HK0.5, HK1, HK2, HK5
      KiC törések: az összes Vickers terhelőerő és skála szerint
      Szabványok: Megfelel az ISO, ASTM, JIS (Nadcap) szabványoknak
      A terhelés tűréshatárai: <0,25% 100 gr-62,5 kg-os terhelőerő esetén
      <0,5% 100 g alatti terhelőerő esetén
      Kijelző pontossága: 0,1 HV, HK - 0,5 HB
      Keménység konverzió: Rockwell, Rockwell Superficial, Vickers, Brinell, Knoop, Leeb és Tensile (szakítószilárdság)
      Statisztikák: Átmérő hossza, keménység érték, konvertált keménység érték, terhelési idő, max/min, átlag, tartomány, szórás (mindegyik mérés után valós időben)
      Adattároló kapacitása: mSSD, SSD vagy HDD 120GB
      Számítógépes kapcsolat: 5 db USB, RJ45 Ethernet LAN, W-LAN, RS232, Bluetooth, 5-tengelyes CNC és motorizált X-Y tárgyasztal csatlakozó, dual HDMI képernyő csatlakozó
      Adatkimenet: XML, CSV, Q-DAS tanúsítvány (opcionális)
      Terhelési idő: Az alapértelmezett mérték: 10 másodperc
      A felhasználó által megadott érték: 1-999 másodperc
      Nyomtató: A4, A3 teljes színes lézernyomtató (opcionális)
      Kézi vezérlésű tárgyasztal méret / mozgathatóság / mérés pontossága (mm) 100 x 100 / 25 x 25 / 0,01
      Motorizált CNC tárgyasztal mérete / mozgathatóság (mm)300 x 225 / X:220 x Y:120 (standard)
      250 x 205 / X:120 x Y:100 (opcionális)
      350 x 225 / X:220 x Y:120 (opcionális)
      Üzemi hőmérséklet10°C és 35°C között (párakicsapódás nélkül)
      Páratartalom:10% és 90% között (párakicsapódás nélkül)
      Méretek (WxDxH): 777 mm x 350 mm x 506 mm
      Tömeg: 80 kg
      Energiafogyasztás: 100 W
      Elektromos ellátás: 100/240V 50/60Hz, egy fázis


      Kapcsolódó videó:


      Ipari alkalmazások:

      - Vékony falú csövek
      - Egyéb vékony anyagok
      - Galvanizált rétegek
      - Autóipari alkatrészek


      Standard tartozékok:
      • 6 pozíciós motorizált revolverfej
      • 1-1 db. objektív - 2,5X, 10X, 20X, 50X
      • CAM 2 (Full HD, optikai zoom rendszer, változó látómező: 50 x 35 mm - 200 x 180 mm)
      • Motorikus vezérlésű CNC tárgyasztal X-Y (méret: 300x225mm, mozgathatóság: 170x120mm)
      • Csatlakozó kábel a CNC tárgyasztalhoz
      • Vezeték nélküli egér és billentyűzet
      • 4 rezgéscsillapító
      • Telepítési és üzemeltetési kézikönyv
      • Tápkábel
      • Tartalék biztosíték
      • 15"-os LCD érintőkijelző

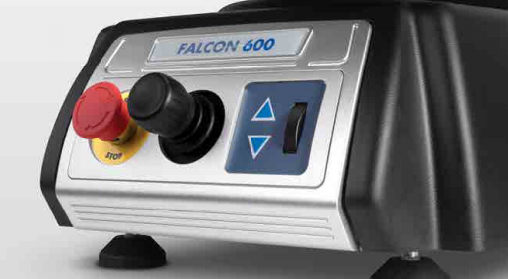

      • 3 tengelyű joystick finombeállítással az X-Y-Z irányok működéshez
      • Kalibrálási tanúsítvány

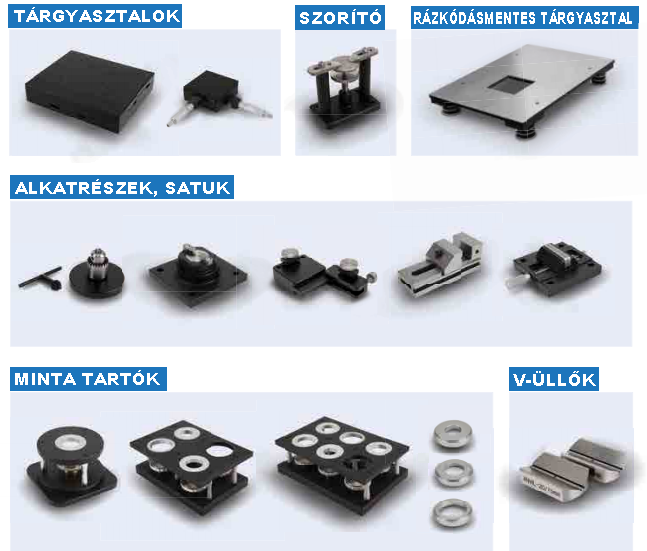

        • Opcionális tartozékok:
          • Kalibrált behatolótestek (ASTM, DIN, ISO - Vickers, Knoop, Brinell 1-2,5-5 mm)
          • Objektívek - 5X, 100X
          • Kalibrált keménységi etalonok (ASTM, DIN, ISO)
          • Motorikus vezérlésű CNC tárgyasztalok X-Y (méret: 300x225mm/350x225mm, mozgathatóság: 170x120mm/220x120mm)
          • Kézi vezérlésű X-Y tárgyasztal (100x100 mm - mozgathatóság: 25x25 mm)
          • Digitális mikrométer fej a kézi X-Y tárgyasztalhoz
          • "V" üllő: 3-20 mm, 20-75 mm
          • Rögzítő a "V" ülőhöz
          • Satu a kis méretű munkadarabokhoz
          • Szorító a vékony munkadarabokhoz
          • Tokmány a hengeres munkadarabokhoz
          • Precíziós satu: 25x20 mm, 36x42 mm, 48x75 mm, 75x100 mm
          • Mintatartó egy mintához: 50 mm
          • Mintatartó 4 mintához: 50 mm
          • Mintatartó 6 mintához: 50 mm
          • 15"-os vagy 24"-os plusz LCD érintőkijelző
          • Színes lézernyomtató (A4, A3)
          • Rázkódásmentes tárgyasztal kis terhelésű mérésekhez
