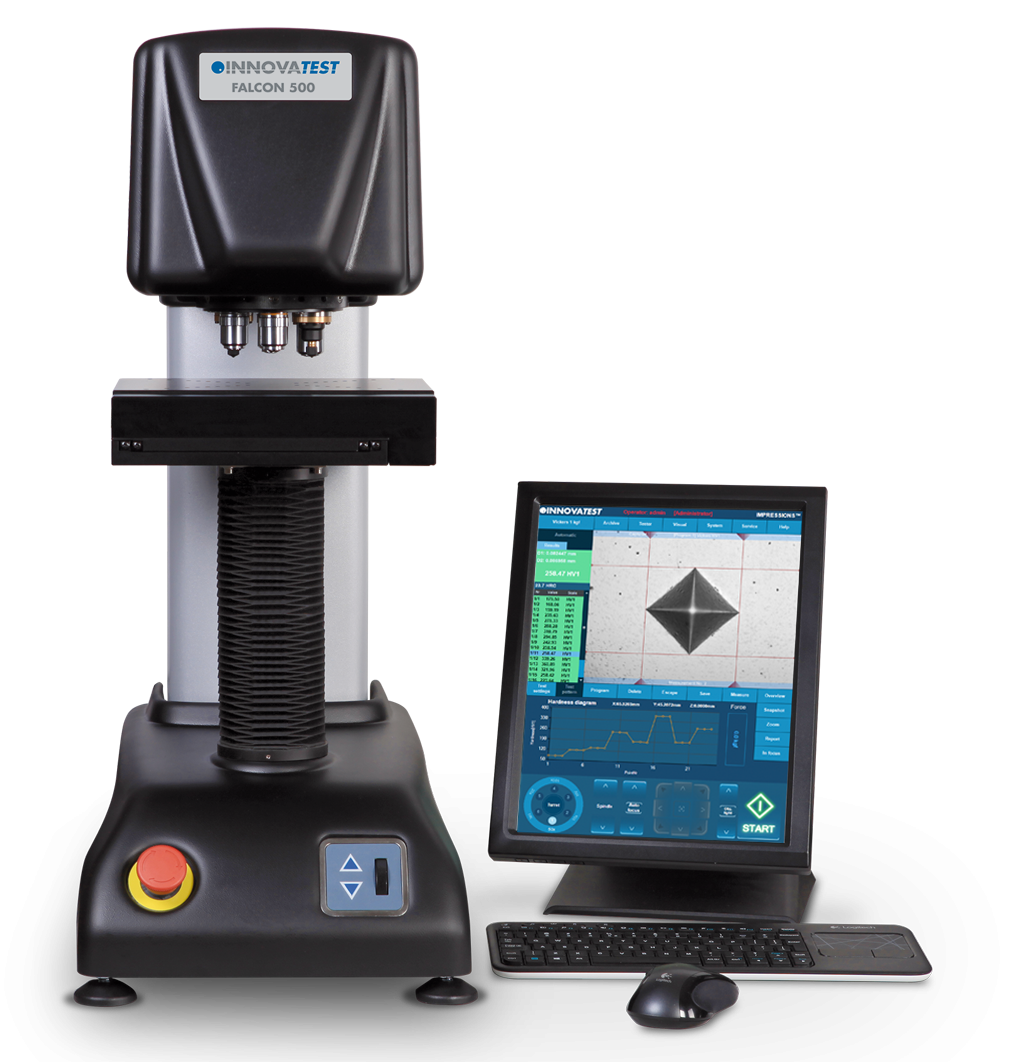

INNOVATEST FALCON 500 - Új generációs Vickers / Micro Vickers / Knoop és alacsony terhelésű Brinell asztali keménységmérő berendezés


Jellemzői:

Az INNOVATEST FALCON 500-as sorozat készülékei, a Micro Vickers, a Vickers, a Koop és a Micro Brinell keménységmérő gépek új generációját képviselik, ahol jobb minőségűek a hagyományos keménységvizsgálati módszerek, és arra összpontosítanak, hogy a felhasználók által elkövethető hibákat kizárják, vagyis a méréseket teljesen automatizálják.

Az egyedülálló, elektronikus vezérlésű, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer és a fejlett terhelő-szenzor technológia alkalmazásával elérték a mérések során a mérések kimagasló mértékű pontosságát, megbízhatóságát és megismételhetőségét. A fejlett elektromechanikus terhelés alkalmazása mellett a FALCON kiváló minőségű mechanikai és optikai komponenseket is kínál, amelyeket a készülék teljes körűen kihasznál. Így a különböző mérések és terhelések között a váltás csak néhány kattintás a kezelőfelületen. Az elektromos terhelő rendszernek köszönhetően pedig nem kell a súlyokat manuálisan pakolgatni, vagyis semmivel sem tart tovább az átállás, mint amennyi időbe telik, hogy betöltésre kerülnek a soron következő vizsgálat elemei.

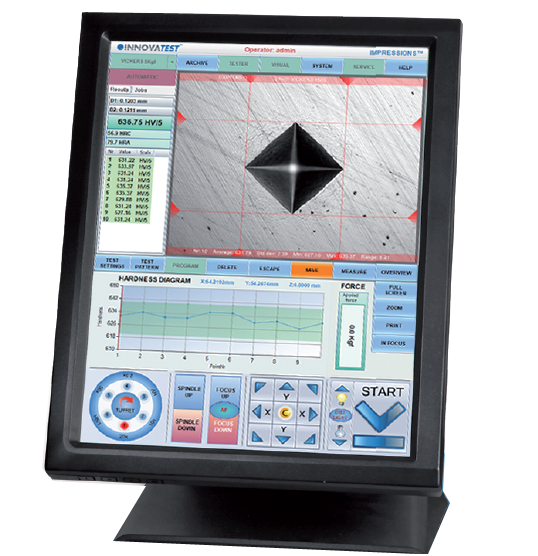

Az IMPRESSIONS™ munkafolyamat-vezérlő innovatív szoftveres funkciói lehetővé teszik a fájlok tárolását, az előre megírt mérőprogramok beállítását és tárolását, a képek nagyítását, az automatikus fókuszt, a határérték beállításokat, a más keménység értékekre történő konverziókat, a rendszer beállításokat, a (távoli) vezérlést, a minta mérését (CHD / Nht / Rht ) és széles körben hozzájárul a vizsgálati eredmények nagyobb pontosságú megismételhetőségéhez.

Az IMPRESSIONS™ szoftver végzi a motorizált CNC tárgyasztalok vezérlését is. Az előzetesen beállított alsó- és felső határoknak való megfelelőséget a mérés után azonnal kijelzi, illetve a mért értékeket szükség esetén más keménység skálákra is azonnal átkonvertálja. A mért értékekből néhány kattintással jegyzőkönyvet készít, amin nemcsak a mért értékek, hanem a készülék beállításai és a mérés paraméterei is megjelennek, így a kezelőnek csak alá kell azt írni, miután kinyomtatta a beépített lézernyomtatóval. Az IMPRESSIONS™ szoftvernek köszönhetően a mérések kiértékelése teljesen automatikus. Így nem kell az időnket a kiértékeléssel sem tölteni, amennyiben mégis úgy éreznénk, hogy a rendszer nem jól vette fel a lenyomat méreteit, akkor lehetőségünk van az átlók megadására kézzel is. Több mérést szeretnénk ugyanazon a mintán? A Falcon 500-as szériának ez sem fog akadályt jelenteni. Mérjünk egymás után sorban, és a mérési eredmények mellett az IMPRESSIONS™ a mérési pontok koordinátáit is felveszi.

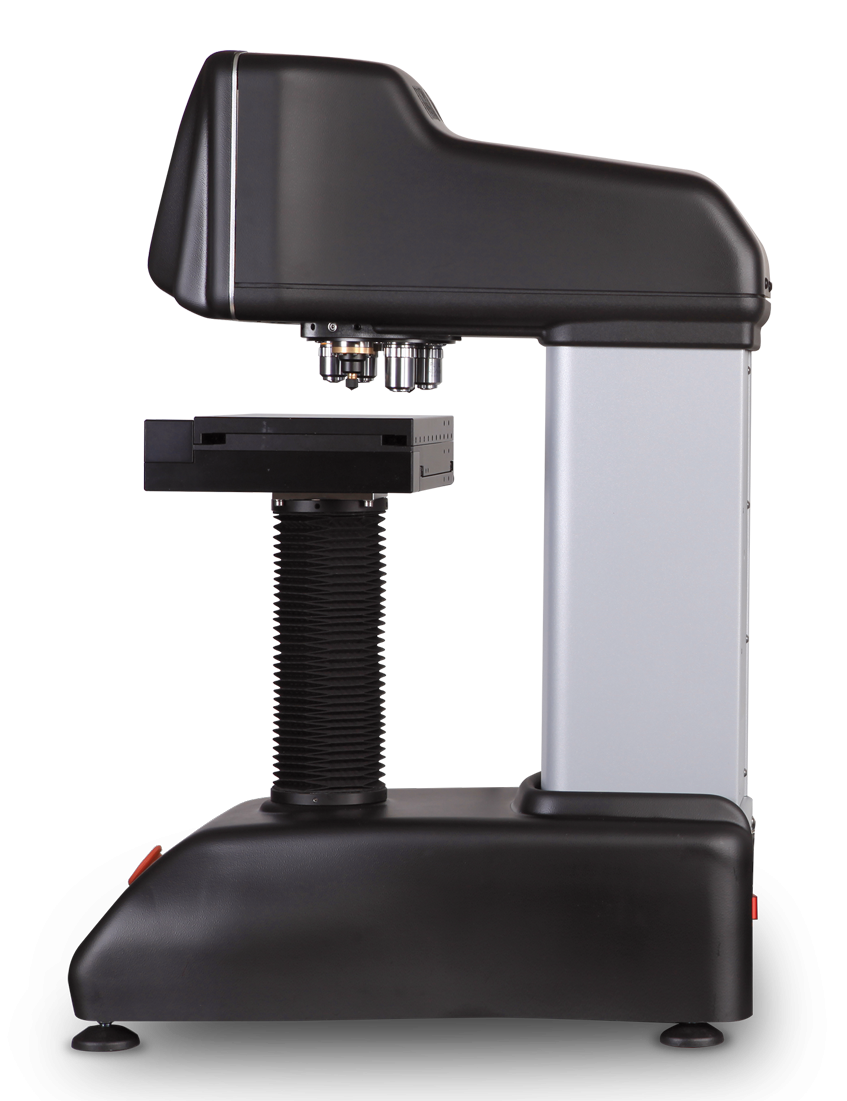

A készülék kemény váza ellenáll a legmostohább környezetnek is, körben sérülésbiztos ABS burkolatok borítják, így nem szükséges laboratóriumi körülmény a készülékek telepítéséhez. Ezek a burkolatok megakadályozzák a gépek belső sérüléseit, így megőrizhetjük jó állapotukat a következő években. A burkolatok cseréje - ha szükséges - egyszerűen elvégezhető. A FALCON sorozat szíve egy többszörösen védett és beágyazott mikrorendszer-vezérlő, amely mozgó vagy futó alkatrész nélküli, teljesen zárt és pormentes burkolatba lett beépítve. Ennek ellenére rendkívül könnyen kezelhető, és meghibásodás esetén néhány perc alatt kicserélhető.

A készülék egyedülálló kamerarendszerrel is fel lett szerelve, így akár 2500-szoros nagyítás is elérhető úgy, hogy a kép élességéből semmit sem veszít. Ezzel párhuzamosan a második, opcionális kamera segítségével az egész mintát egyben láthatjuk a kijelzőn, rá tudunk zoomolni, és ennek következtében akár mm pontossággal is ki tudjuk választani, hogy konkrétan hol szeretnénk elvégezni a mérést.



Széles körű terhelőerő-tartomány:

A terhelőerő-tartomány igen széles intervallumban rendelkezésre áll: 0,001 Kgf-től 62,5 Kgf-ig, zárt rendszerben. Az elektronikusan vezérelt terhelések gyors és pontos terhelést biztosítanak, valamint gyors változtatási lehetőséget is lehetővé tesznek. Az érintőképernyős beállítás gyorsítja az automatikus Z-tengely pozicionálást.



Tulajdonságok:
  • Terhelhető behatolótest, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
  • IMPRESSIONS™ vezérlő szoftver
  • Automatikus fényerő
  • Automatikus kontraszt
  • Automatikus élesség
  • Automatikus fókusz
  • Automatikus bemeneti mérés
  • Ütközésgátló rendszer
  • Indent ZOOM kalibrációs rendszer
  • Automatikus mentés, programbeállítás, adattárolás,
  • Motoros Z tengely
  • Z-tengely inteli-vezérlés
  • 2. terhelő behatolótest, 4 objektív pozíció
  • Minőségi optikai rendszer
  • 5MB HD kamera
  • Nagy teljesítményű LED, függőleges megvilágítással és szűrővel
  • Beépített, nagy teljesítményű mikrovezérlő; MS Windows™ op.rendszer, 80 GB méretű kettős SSD adattároló, billentyűzet és egér
  • 15"-os álló (portrait) megjelenítési mód, állítható HD ipari érintőképernyő asztali állványon

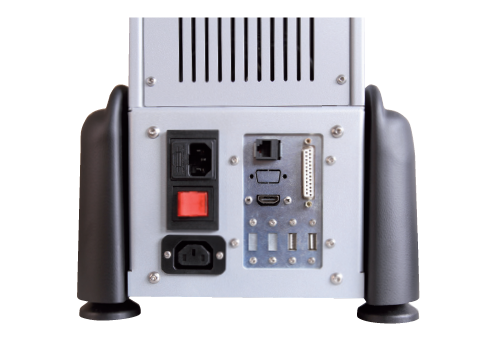

  • Csatlakozók: 4 USB port, RJ45 Ethernet LAN, W-LAN, RS-232, Bluetooth, motoros X-Y tárgyasztal vezérlő csatlakozó


A FALCON 500 széria tagjai:

TípusTerhelési határértékekMérhető skálák
FALCON 5013g – 2kgfVickers, Knoop
FALCON 50310g – 10kgfVickers, Knoop, Brinell
FALCON 505200g – 31.25kgfVickers, Knoop, Brinell
FALCON 50710g – 31.25kgfVickers, Knoop, Brinell
FALCON 5081g – 31.25kgfVickers, Knoop, Brinell
FALCON 509200g – 62.5kgfVickers, Knoop, Brinell
FALCON 51010g – 62.5kgfVickers, Knoop, Brinell
FALCON 5111g – 62.5kgfVickers, Knoop, Brinell

Technikai adatok:
Keménység skála: Micro Vickers, Vickers, Knoop, alacsony terhelésű Brinell
Terhelés: 1gf - 62,5kgf

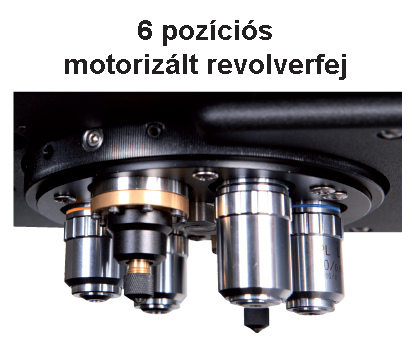

Motorizált revolverfej: Automatikus, nagy sebességű, motorizált, 6 pozíciós revolverfej
(2 behatolótest pozíció, 4 objektív pozíció)
Optikai rendszer: Nagy felbontású, 5Mpx Vision rendszer
Optika: 5x, 10x, 20x, 50x, 100x
Áttekintő kamera (Cam 2): 5Mpx optikai ZOOM kamera, látómező 50 x 37 mm / 200 x 160 mm
Elektronikai rendszer: Nagy teljesítményű beágyazott mikro-rendszer-vezérlő, MS Windows®, 15" színes ipari érintőképernyő, automatikus és kézi mérés
Behatolótest: Szabványos Vickers gyémántgúla
Szabványos Knoop gyémánt
Brinell golyó

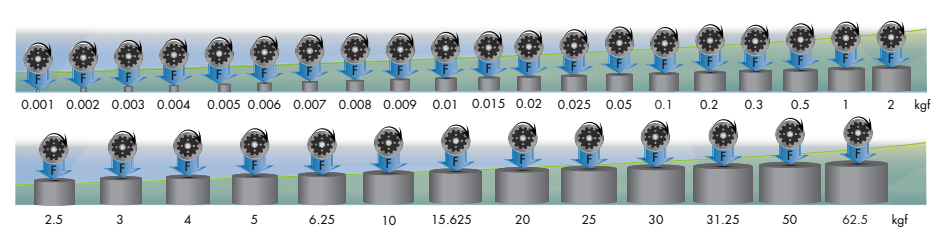

Terhelőerők (típusfüggő): 1gf, 2gf, 3gf, 4gf, 5gf, 6gf, 7gf, 8gf, 9gf, 10gf, 20gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1kgf, 2kgf, 2.5kgf, 3kgf, 4kgf, 5kgf, 6.25kgf, 10kgf, 15.625kgf, 20kgf, 25kgf, 30kgf, 31.25kgf, 50kgf, 62.5kgf
Vickers vizsgálati tartomány: HV0.001, HV0.002, HV0.003, HV0.004, HV0.005, HV0.006, HV0.007, HV0.008, HV0.009, HV0.010, HV0.015, HV0.020, HV0.025, HV0.050, HV0.1, HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV4, HV5, HV10, HV20, HV25, HV30, HV40, HV50
Brinell vizsgálati tartomány: HB1/1kgf, HB1/1.25kgf, HB1/2.5kgf, HB1/5kgf, HB1/10kgf, HB1/30kgf; HB2.5/6.25kgf, HB2.5/7.8125kgf, HB2.5/15.625kgf, HB2.5/31.25kgf, HB2.5/62.5kgf, HB5/25kgf, HB5/62.5kgf
Knoop vizsgálati tartomány: HK0.001, HK0.003, HK0.005, HK0.01, HK0.015, HK0.02, HK0.025, HK0.05, HK0.1, HK0.2, HK0.3, HK0.5, HK1, HK2, HK5
KiC törések: KC/1, KC/3, KC/5, KC/10, KC/15, KC/20, KC/25, KC/50, KC/100, KC/200, KC/300, KC/500
Vizsgálat módja: Teljesen automatikus, félautomata, de lehet teljesen kézi vezérlésű is
Szabványok: Megfelel az ISO, ASTM, JIS (Nadcap) szabványoknak
A terhelés tűréshatárai: <0,5% 100 gr-62,5 kg-os terhelőerő esetén
<1% 100 g alatti terhelőerő esetén
Kijelző pontossága: 0,1 HV, HK - 0,5 HB
Keménység konverzió: Rockwell, Rockwell Superficial, Vickers, Brinell, Knoop, Leeb és Tensile (szakítószilárdság)
Statisztikák: Átmérő hossza, keménység érték, konvertált keménység érték, terhelési idő, max/min, átlag, tartomány, szórás (mindegyik mérés után valós időben)
Adattároló kapacitása: Dual SSD 80Gb, RAID rendszer
Számítógépes kapcsolat: 5 db USB, RJ45 Ethernet LAN, W-LAN, RS232, Bluetooth, 5-tengelyes CNC és motorizált X-Y tárgyasztal csatlakozó
Terhelési idő: Az alapértelmezett mérték: 10 másodperc
A felhasználó által megadott érték: 1-99 másodperc (1 másodperces lépésekkel)
Nyomtató: A4, A3 teljes színes lézernyomtató (opcionális)
Kézi vezérlésű tárgyasztal méret / mozgathatóság / mérés pontossága (mm) 100 x 100 / 25 x 25 / 0,01
Motorizált tárgyasztal méretek / mozgathatóság (mm)250 x 205 / 120 x 100
300 x 225 / 170 x 120
350 x 225 / 220 x 120
350 x 265 / 220 x 160
Üzemi hőmérséklet10°C és 35°C között (párakicsapódás nélkül)
Páratartalom:10% és 90% között (párakicsapódás nélkül)
Méretek (WxDxH): 525x323x773 mm
Tömeg: 75 kg
Energiafogyasztás: 100 W
Elektromos ellátás: 100/240V 50/60Hz, egy fázis


Kapcsolódó videó:


Ipari alkalmazások:

- Vékony falú csövek
- Egyéb vékony anyagok
- Galvanizált rétegek
- Autóipari alkatrészek


Standard tartozékok:
  • 6 pozíciós motorizált revolverfej
  • 1 db. beépített behatolótest / működtető egység
  • 1 db. objektív - 10X
  • 1 db. objektív - 50X (20X alacsonyabb terhelés esetén / 200g)
  • Kézi vezérlésű tárgyasztal X-Y (méret: 100 mm x 100 mm, mozgathatóság: 25 mm x 25 mm)
  • Vezeték nélküli egér és billentyűzet
  • Satu a kis méretű munkadarabokhoz
  • Fogó a vékony munkadarabokhoz
  • 3 pofás tokmány a hengeres munkadarabokhoz
  • 4 rezgéscsillapító
  • Telepítési és üzemeltetési kézikönyv
  • Tápkábel
  • Tartalék biztosíték
  • Kalibrálási tanúsítvány

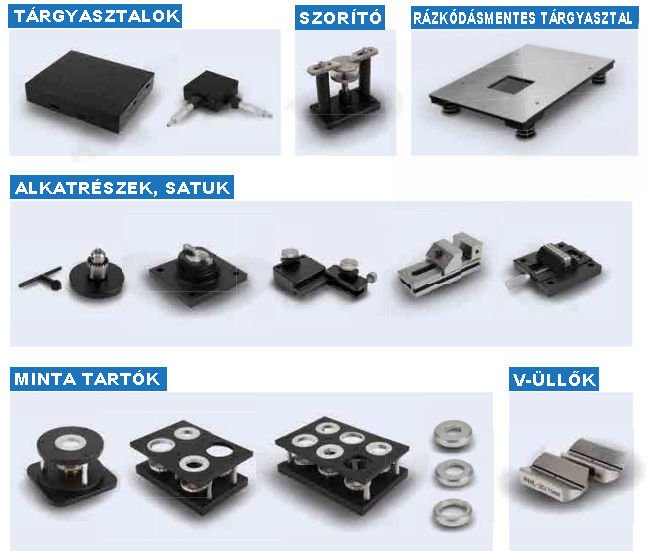

    • Opcionális tartozékok:
      • Kalibrált behatolótestek (ASTM, DIN, ISO)
      • Kalibrált keménységi etalonok (ASTM, DIN, ISO)

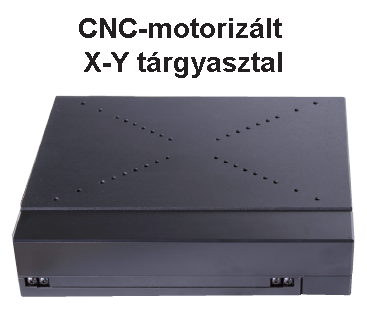

      • CNC motorizált precíziós tárgyasztalok (ultra gyors pozicionálás X-Y fokozat)
      • CNC motorizált forgatható tárgyasztal
      • CNC motorizált osztott fej
      • CAM 2 (Zoom áttekintés, automatikus fókusz), teljes képernyős nézet, fényképezőgép, ideális több objektum méréséhez vagy a különböző dimenziókra, ha csak a kívánt mérési pozíció gombra kattintunk. Látómező: 50 mm x 37 mm.
      • 2. behatolótest pozíció (gyárilag telepítve)
      • Nagy, kör alakú tárgyasztal (150 mm)
      • Objektívek: 2,5x, 5x, 10x, 20x, 40x, 60x, 100x
      • "V" üllő: 1-6 mm, 4-20 mm
      • Precíziós satu: 50 mm, 75 mm, 100 mm
      • Mintatartó egy mintához: 30 mm, 40 mm, 50 mm
      • Mintatartó 6 mintához: 30 mm, 40 mm, 50 mm
      • 3 pofás tokmány 80 mm
      • 15"-os LCD érintőkijelző
      • Színes lézernyomtató (A4, A3)
      • Rázkódásmentes tárgyasztal kis terhelésű mérésekhez
      • Rázkódásmentes tárgyasztal fedél kis terhelésű mérésekhez
