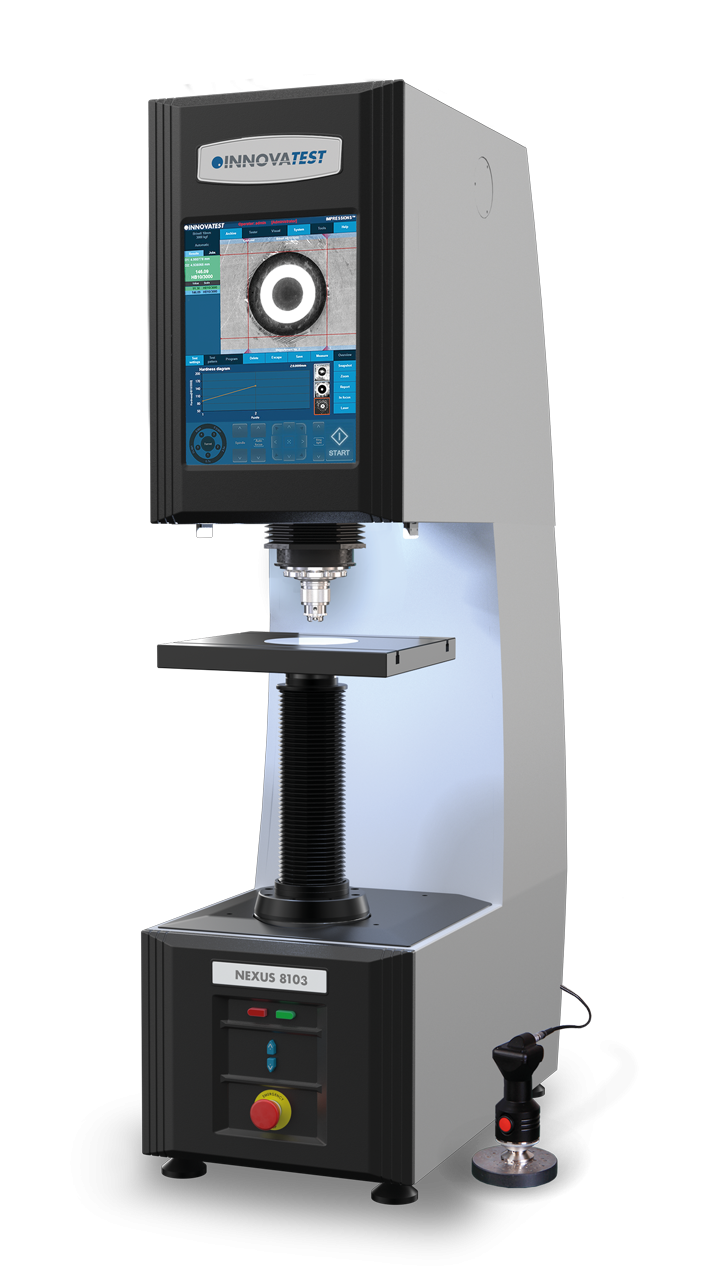

INNOVATEST NEXUS 8103RS(B) - Robosztus kialakítású Brinell telepített keménységmérő
Jellemzői:
Az INNOVATEST NEXUS 8103RS(B) telepített keménységmérők igazán nagy és robosztus berendezések a nagyobb méretű mintadarabok vizsgálatához. A NEXUS 8103RS(B) alkalmas HBT mérésére és kiváló minőségű mechanikai alkatrészeket tartalmaz. Az opcionálisan mellékelt BIOS szkenner lehetővé teszi az optikai mérések elvégzését is.
A NEXUS 8103RS(B) széria tagjai kettős Z tengelyű univerzális keménységmérők. Nem csak az orsót tudjuk állítani tetszőleges magasságba, a revolverfej 50 mm-es függőleges irányú mozgatási lehetősége elősegíti, hogy az orsó mozgatását minimálisra csökkentsük.
A NEXUS 8103RS(B) széria lényeges tulajdonsága, hogy vizsgálat közben 0,5%-os pontossággal képes tartani a terhelőerőt. Ennek köszönhetően a terhelés ingadozásából adódó mérési különbségek is kizárhatóak.
A készülék színes érintő kijelzőjén a mért és konvertált keménység értékeken kívül folyamatosan frissülő statisztikai számítások jelennek meg. Emellett nyomon követhetjük az aktuális beállításokat, szükség esetén változtathatunk rajtuk. A szoftver 3 különböző keménységskálába tudja átkonvertálni a mért értéket a méréssel párhuzamosan. Az automatikus mérésnek köszönhetően a rendszer képes rá, hogy kiválassza a megfelelő átlókat a lenyomaton, és kiszámítja a keménységértéket. Amennyiben szeretnénk, mindezt manuálisan is meg tudjuk tenni.

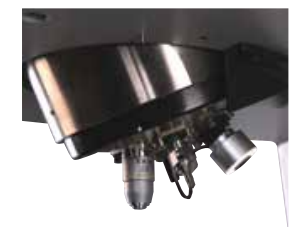

A motorikus revolverfejen 6+2 pozíció található. Ezen foglalnak helyet a behatolótestek, objektívek és a kiegészítő kamera is. A revolverfejben helyezték el a színhelyes LED megvilágítást is, amely az RS(B) típusoknál segíti a Brinell mérések pontosabb értékelését.
A készüléket Windows operációs rendszerrel szerelték fel, így nem okoz gondot a különböző Microsoft szoftverek (Excel, Word stb.) használata az adatok lementéséhez. A készülék hálózatba is köthető, így minden adat azonnal, online elérhető. A szoftver a mérésekről jegyzőkönyvet is generál, amin a mért értékeken kívül megjelenik a mérés ideje, a készülék beállításai stb.

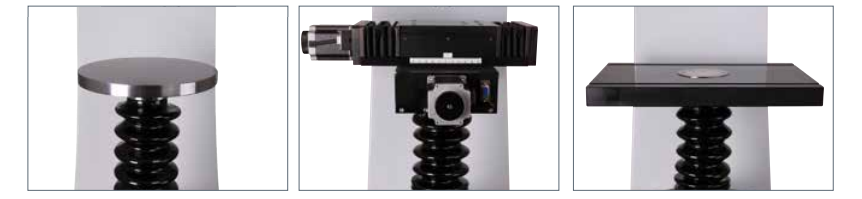

A készülék tárgyasztala is cserélhető, így nagyobb, vagy éppen egyedi kialakítású asztal is felszerelhető rá, hogy a minta alakja ne jelentsen akadályt a keménységmérésben.
A készülék RS232, W-LAN és USB porton keresztül számítógéppel, vagy közvetlenül nyomtatóval is összeköthető. Robosztus kivitelének köszönhetően a nagyobb környezeti terhelést is képes kibírni. Repülőgépmotor alkatrészek, autóalkatrészek, gyártósorok integrálása, általános minőségbiztosítás, laboratóriumi felhasználás, ezek mind azok a területek, ahol ezt a szériát szívesen alkalmazzák.
A NEXUS 8103RS(B) széria tagjai kettős Z tengelyű univerzális keménységmérők. Nem csak az orsót tudjuk állítani tetszőleges magasságba, a revolverfej 50 mm-es függőleges irányú mozgatási lehetősége elősegíti, hogy az orsó mozgatását minimálisra csökkentsük.
A NEXUS 8103RS(B) széria lényeges tulajdonsága, hogy vizsgálat közben 0,5%-os pontossággal képes tartani a terhelőerőt. Ennek köszönhetően a terhelés ingadozásából adódó mérési különbségek is kizárhatóak.
A készülék színes érintő kijelzőjén a mért és konvertált keménység értékeken kívül folyamatosan frissülő statisztikai számítások jelennek meg. Emellett nyomon követhetjük az aktuális beállításokat, szükség esetén változtathatunk rajtuk. A szoftver 3 különböző keménységskálába tudja átkonvertálni a mért értéket a méréssel párhuzamosan. Az automatikus mérésnek köszönhetően a rendszer képes rá, hogy kiválassza a megfelelő átlókat a lenyomaton, és kiszámítja a keménységértéket. Amennyiben szeretnénk, mindezt manuálisan is meg tudjuk tenni.
A motorikus revolverfejen 6+2 pozíció található. Ezen foglalnak helyet a behatolótestek, objektívek és a kiegészítő kamera is. A revolverfejben helyezték el a színhelyes LED megvilágítást is, amely az RS(B) típusoknál segíti a Brinell mérések pontosabb értékelését.
A készüléket Windows operációs rendszerrel szerelték fel, így nem okoz gondot a különböző Microsoft szoftverek (Excel, Word stb.) használata az adatok lementéséhez. A készülék hálózatba is köthető, így minden adat azonnal, online elérhető. A szoftver a mérésekről jegyzőkönyvet is generál, amin a mért értékeken kívül megjelenik a mérés ideje, a készülék beállításai stb.
A készülék tárgyasztala is cserélhető, így nagyobb, vagy éppen egyedi kialakítású asztal is felszerelhető rá, hogy a minta alakja ne jelentsen akadályt a keménységmérésben.
A készülék RS232, W-LAN és USB porton keresztül számítógéppel, vagy közvetlenül nyomtatóval is összeköthető. Robosztus kivitelének köszönhetően a nagyobb környezeti terhelést is képes kibírni. Repülőgépmotor alkatrészek, autóalkatrészek, gyártósorok integrálása, általános minőségbiztosítás, laboratóriumi felhasználás, ezek mind azok a területek, ahol ezt a szériát szívesen alkalmazzák.
Tulajdonságok:
- Skálák: Rockwell, Superficial (felületi) Rockwell, Brinell
- Terhelőerő tartomány: 3kgf - 3000 kgf.
- 18 megapixeles kamera, Full HD kamerarendszer, nagyítással és automatikus fókusszal.
- Full HD optikai zoom fokozattal ellátott áttekintő kamera.
- 8 pozíciós revolverfej (3 behatolótest, 3 objektív, 2. osztályú lézer pozicionáló és opcionális beépített áttekintő kamera)
- Objektívek: 0.7X, 2.5X, 5X, 10X, 20X, 40X, 60X, 100X
- Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
- Teljesen integrált Windows vezérlő, SSD merevlemez, Windows 10 operációs rendszer
- IMPRESSIONS™ fejlett munkafolyamat-vezérlő szoftver
- Atomatikus mérés
- Billentyűzetet és egér
- 15" méretű színes érintőképernyő.
- Speciális kimenetek: Multi USB
- Adatkimenet: CSV fájlok
- Egyedi leolvasások, jelentések, nyomtatási lehetőség
- Q-DAS tanúsítvány
- Statisztika: tesztek száma, átlag, St. deviáció, min., Max., Tartomány, CP, CPk, egyéni értékek listája, tárolási memória, várakozási idő, teszterő beállítás, skálaválasztás, kalibrálás stb.
- Megvilágítás: Power LED.
- Kézi vagy CNC motorizált orsó, golyóscsapággyal, gyors felfelé és digitális görgetőkerékkel a finombeállításhoz.
- Kézi vagy CNC motorizált X-Y koordináta tárgyasztalok speciális üllőkkel és egyéb alkatrészekkel
- Befogható max. munkadarab max. mérete: 380 mm (H) X 260 mm (D)
Technikai adatok:
| Keménység skála: | Rockwell, felületi Rockwell, Brinell |
| Terhelés módja: | Erőmérőcellás, visszacsatolásos, zárt hurkú |
| Terhelési tartomány: | 3kgf - 3000kgf |
| Brinell terhelés: | 3kgf - 3000kgf HB1: 3kgf, 5kgf, 10kgf, 30kgfHB2,5: 6,25kgf, 15,625kgf, 31,25kgf, 62,5kgf, 187,5kgf, 187,5kgf HB5: 25kgf, 62,5kgf, 125kgf, 250kgfHB10: 100kgf, 250kgf, 500 kgf, 750kgf, 1000kgf, 1500kgf, 3000kgf HBT: 5kgf, 250kgf |
| Rockwell skálák: | A, B, C, D, E, F, G, H, K, L, M, P, R, S, V, 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y |
| Optikai rendszer: | 18 megapixeles kamera, Full HD kamerarendszer, nagyítással és automatikus fókusszal. |
| Objektívek: | 0.7X, 2.5X, 5X, 10X, 20X, 40X, 60X, 100X |
| Revolverfej: | Motorizált, 8 pozíciós revolverfej (3 behatolótest, 3 objektív, 2. osztályú lézer pozicionáló és opcionális beépített áttekintő kamera) |
| Mérési pontosság: | 1 mikron |
| Kijelző: | Nagyfelbontású 15"-os LCD érintő képernyő |
| Mérés elvégzése: | Teljesen automatikus |
| Behatolótestek: | Rockwell gyémánt: 120° Rockwell golyó: 1/16", 1/8", 1/4", 1/2" Brinell golyó: 1 mm, 2,5 mm, 5 mm, 10 mm |
| Terhelési idő: | 1-99s |
| Számítógépes csatlakozás: | 4db USB2, RJ45 UTP, LAN, WLAN |
| Munkadarab max. mérete (függőleges x vízszintes a középvonaltól): | 380 mm x 260 mm |
| Működési hőmérséklet tartomány: | 10 - 35 °C (párakicsapódás nélkül) |
| Készülék mérete: | 380 mm x 728 mm x 1390 mm |
| Tömeg: | 425 kg |
| Elektromos hálózat: | 100V/240V, 50Hz/60Hz, egy fázis |
Ipari alkalmazások:
- Fémek keménységmérése
- Autóipar
- Repülőgépipar
- Kis- és közepesen nagyobb méretű alkatrészek
- Csövek, vékony lemezek
Kapcsolódó videó:
Standard tartozékok:
- lapos üllő - 80 mm
- V-üllő, edzett, ø80 mm
- 3A-s biztosíték
- vezeték nélküli billentyűzet
- vezeték nélküli egér
- állítható magasságú lábak
- kézi vagy motoros orsó
- tápkábel
- INNOVATEST® tanúsítvány
- telepítési és használati útmutató

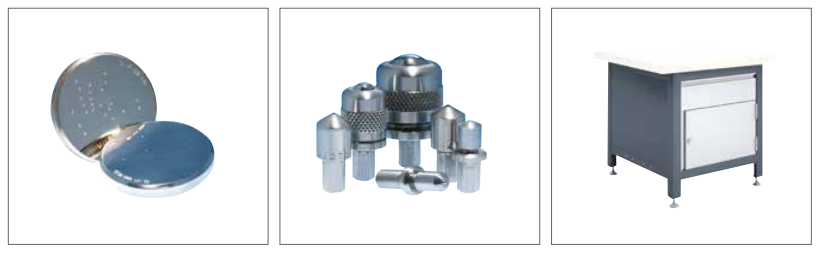

Opcionális tartozékok:
- Kalibrált behatolótestek (UKAS, DKD, ASTM)
- Kalibrált keménységi etalonok (UKAS, DKD, ASTM)
- Kör alakú edzett tárgyasztal, ø180 mm
- Nagy méretű tárgyasztal "T" horonnyal 380 mm x 260 mm
- Extra nagy méretű tárgyasztal hornyokkal 450 mm x 300 mm
- V-blokkok és speciális bilincsek
- Szoftverek
- Kézi vagy CNC motorizált vezérorsó
- Szilárd tárgyasztal és tárolószekrény
Letölthető dokumentáció:
INNOVATEST NEXUS 8103RSB - Brinell telepített keménységmérő berendezés dokumentációja
(3,4 MB)
| | |
| INNOVATEST NEXUS 8103RSB - Brinell telepített keménységmérő berendezés dokumentációja | (3,4 MB) |
