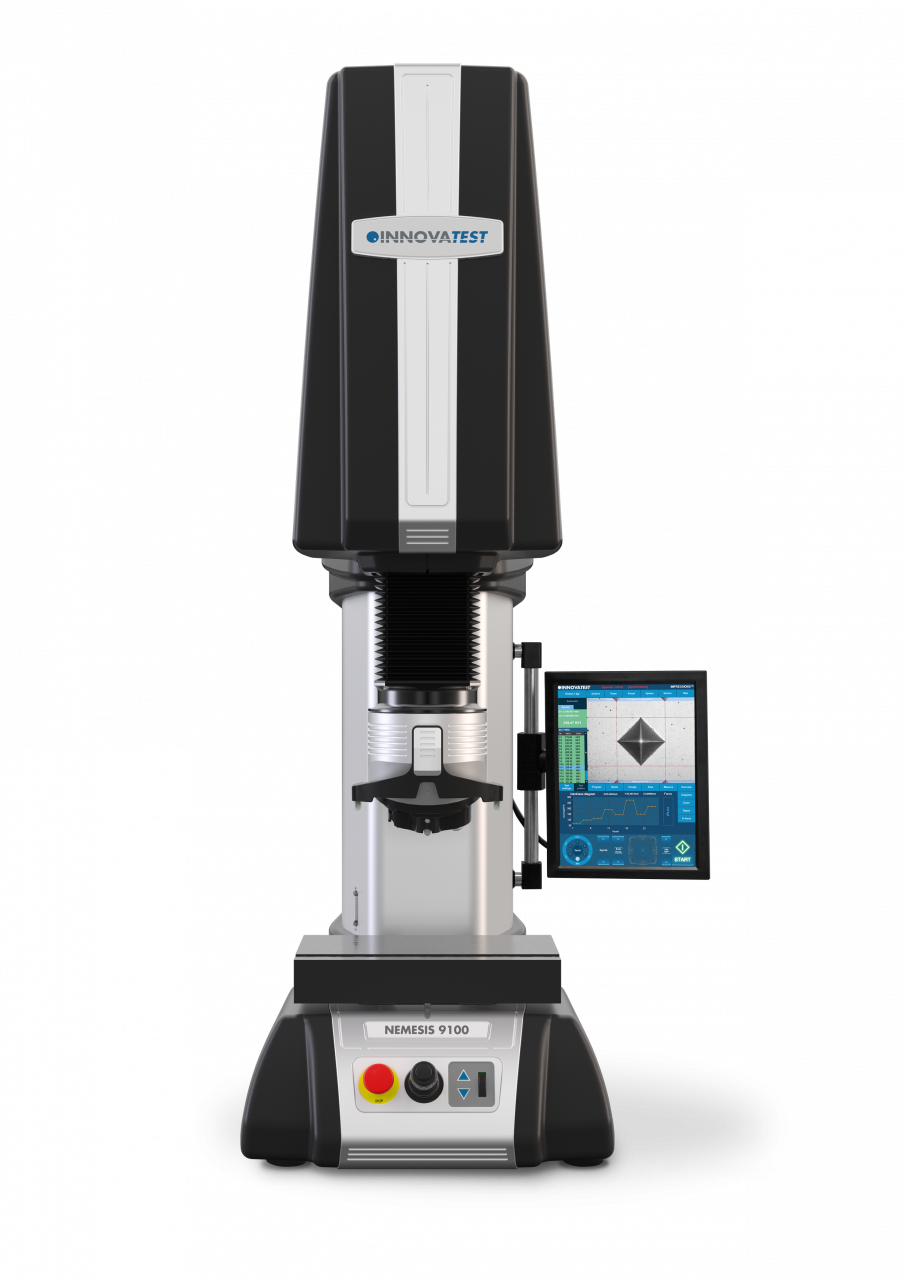

INNOVATEST NEMESIS 9100RS(B) - Brinell keménység mérésére alkalmas univerzális telepített keménységmérő berendezés
Jellemzői:
Az INNOVATEST NEMESIS 9100 sorozatú keménységvizsgálati rendszerek kiemelkedő teljesítményt nyújtanak, és olyan beépített fejlesztéseket tartalmaznak, amelyek páratlan pontosságot és megbízhatóságot, jobb ergonómiát, valamint az üzemeltetés kellemes élményét biztosítják.
A NEMESIS 9100RS(B) a NEMESIS 6200-as sorozat „nagyobbik testvére”. Ez a Rockwell / Brinell keménységmérő a 3000 kgf terhelőerő folyamatos használatához készült, ez 20x több, mint a Rockwell mérések átlagos követelménye, és ezért kiválóan alkalmas Brinell keménységmérésre is.
Az IMPRESSIONS® munkafolyamat-vezérlő szoftver a mérési rendszer szerves részét képezi, csökkenti a beállítási időt és növeli a mérési hatékonyságot. A felhasználók kérésére egyedi, választható mérési minták (etalonok) és egyedileg tervezett szoftveralkalmazások is rendelhetőek.
Az INNOVATEST NEMESIS 9100 szériába tartozó keménységmérő berendezéseket elsősorban fémek és műanyagok keménység mérésére használják a repülőgép- és az autóiparban, laboratóriumokban, a minták értékeléseihez.
A grafikus felhasználói felület (GUI) az iparágban egyedülálló alkalmazásokat tartalmaz, kezelése könnyen megtanulható, fejlett munkafolyamat-vezérlést kínál. Egy egyszerű mérést 3 másodperc alatt be lehet állítani és végre lehet hajtani. Az IMPRESSIONS® szoftver funkciói a felhasználók egyedi igényeihez alkalmazkodnak. A felhasználói szintű irányítási rendszer maximalizálja a kényelmet és a hatékonyságot.

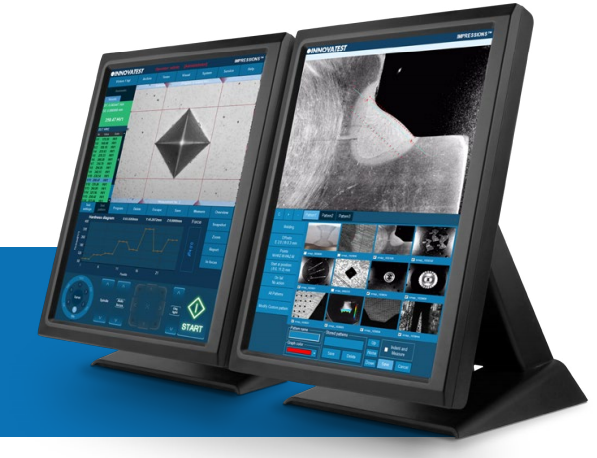

Az iparágban egyedülálló, 15" méretű álló (portrait) kapacitív érintőképernyő bármely munkakörnyezetben lehetővé teszi az összes alkalmazás megfelelő megjelenítését. Nagyszerű lehetőség a képernyő duplázása is, az alapos és igényes felhasználók számára egy második állított 15" vagy 24" méretű képernyő is csatlakoztatható.

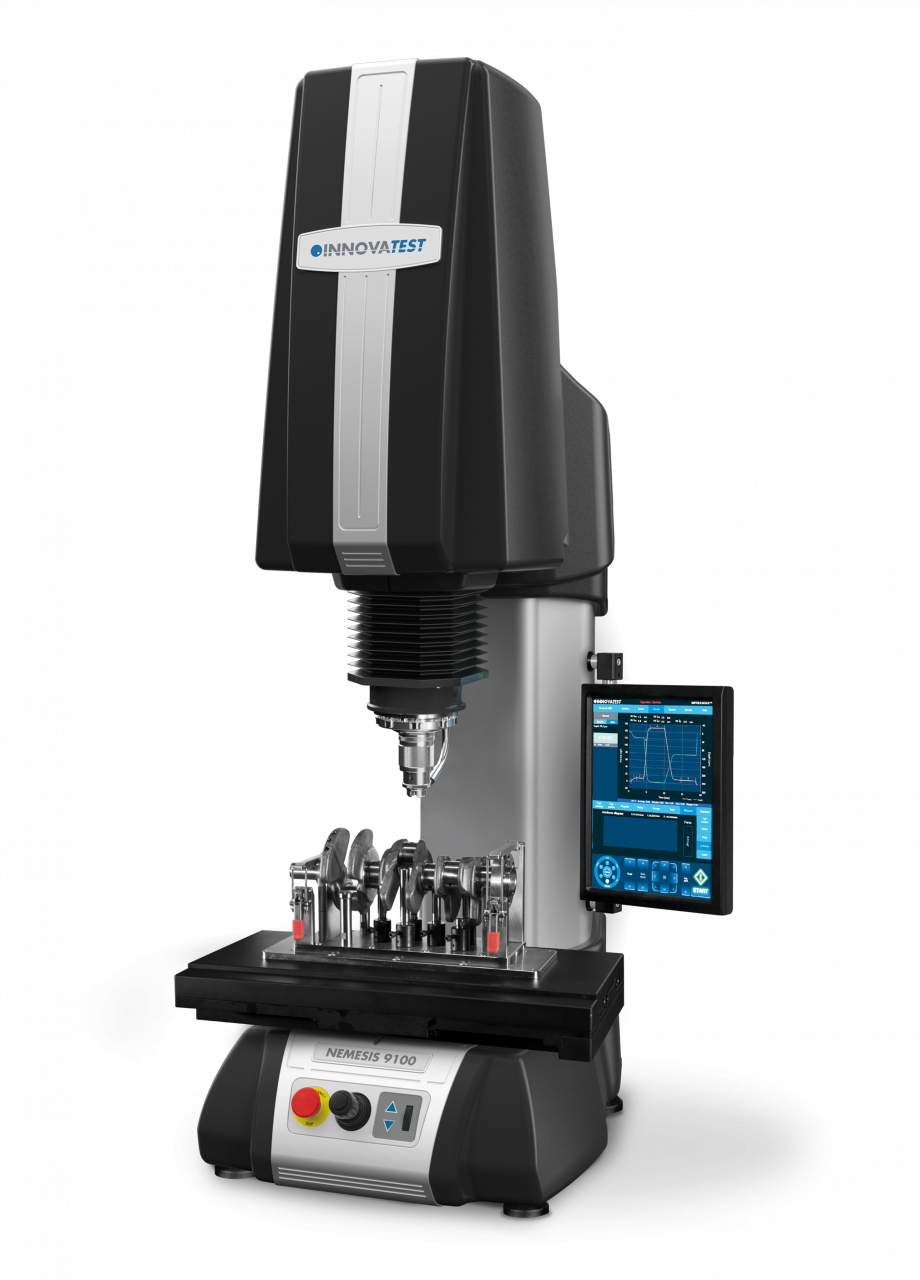

Ezt a berendezést gyakran használják folyamatos, 0-24 órás mérésekre pl. robotrendszerekben, in-line rendszerekben és / vagy speciális tárgyasztalokkal és alkatrészekkel, így pl. tökéletesen alkalmassá tehető teljesen automatikus főtengely minták tesztelésére autógyárakban is.
A készülék emellett kiválóan alkalmazható oktatási célokra iskolák, egyetemek számára, mivel egy HD projektor is csatlakoztatható a HDMI támogatott csatlakozó aljzathoz. A hardver- és szoftverkonfiguráció, az éves frissítések és az igény szerinti frissítések sokféle lehetőségével az IMPRESSIONS® valóban az iparág vezető szoftvere.
A NEMESIS 9100RS(B) a NEMESIS 6200-as sorozat „nagyobbik testvére”. Ez a Rockwell / Brinell keménységmérő a 3000 kgf terhelőerő folyamatos használatához készült, ez 20x több, mint a Rockwell mérések átlagos követelménye, és ezért kiválóan alkalmas Brinell keménységmérésre is.
Az IMPRESSIONS® munkafolyamat-vezérlő szoftver a mérési rendszer szerves részét képezi, csökkenti a beállítási időt és növeli a mérési hatékonyságot. A felhasználók kérésére egyedi, választható mérési minták (etalonok) és egyedileg tervezett szoftveralkalmazások is rendelhetőek.
Az INNOVATEST NEMESIS 9100 szériába tartozó keménységmérő berendezéseket elsősorban fémek és műanyagok keménység mérésére használják a repülőgép- és az autóiparban, laboratóriumokban, a minták értékeléseihez.
A grafikus felhasználói felület (GUI) az iparágban egyedülálló alkalmazásokat tartalmaz, kezelése könnyen megtanulható, fejlett munkafolyamat-vezérlést kínál. Egy egyszerű mérést 3 másodperc alatt be lehet állítani és végre lehet hajtani. Az IMPRESSIONS® szoftver funkciói a felhasználók egyedi igényeihez alkalmazkodnak. A felhasználói szintű irányítási rendszer maximalizálja a kényelmet és a hatékonyságot.
Az iparágban egyedülálló, 15" méretű álló (portrait) kapacitív érintőképernyő bármely munkakörnyezetben lehetővé teszi az összes alkalmazás megfelelő megjelenítését. Nagyszerű lehetőség a képernyő duplázása is, az alapos és igényes felhasználók számára egy második állított 15" vagy 24" méretű képernyő is csatlakoztatható.
Ezt a berendezést gyakran használják folyamatos, 0-24 órás mérésekre pl. robotrendszerekben, in-line rendszerekben és / vagy speciális tárgyasztalokkal és alkatrészekkel, így pl. tökéletesen alkalmassá tehető teljesen automatikus főtengely minták tesztelésére autógyárakban is.
A készülék emellett kiválóan alkalmazható oktatási célokra iskolák, egyetemek számára, mivel egy HD projektor is csatlakoztatható a HDMI támogatott csatlakozó aljzathoz. A hardver- és szoftverkonfiguráció, az éves frissítések és az igény szerinti frissítések sokféle lehetőségével az IMPRESSIONS® valóban az iparág vezető szoftvere.
Széles körű terhelőerő-tartomány:
A terhelőerő-tartomány igen széles intervallumban rendelkezésre áll: 100 gf-től 3000 Kgf-ig, zárt rendszerben. Az elektronikusan vezérelt terhelések gyors és pontos terhelést biztosítanak, valamint gyors változtatási lehetőséget is lehetővé tesznek. Az érintőképernyős beállítás gyorsítja az automatikus Z-tengely pozicionálást.
Tulajdonságok:
- Terhelhető behatolótest, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
- IMPRESSIONS ™ munkafolyamat-vezérlő szoftver és fejlett jelentésgenerátor

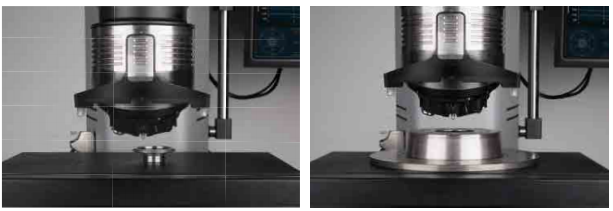

- Süllyeszthető mérőfej, rögzíthető munkadarab-pozícióval

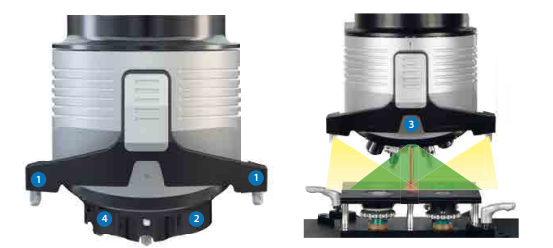

- 8-pozíciós revolverfej standard beépített lézeres helymeghatározó rendszerrel
- 3 behatolótest pozíció, 3 LWD objektív telepítve (alap szett része)
- 18 Megapixeles, 4K+ full színes beépített kamerarendszer
- Gyors üllő pozíció változtatás
- CNC motoros vezérlésű X-Y koordináta tárgyasztal, különböző asztal méretek és mozgatási távolságok
- Teljes X-Y koordináta áttekintő kamera, optikai zoom rendszer, változó látómezővel
- TTL teljesítmény LED, dupla fényerejű LED bank, nagy hatékonyságú megvilágítás
- Z-tengely golyóscsapággyal
- Integrált nagy teljesítményű rendszervezérlő, i7 processzor, 120 GB-os mSSD adattároló
- Ipari 15" méretű érintőképernyő, opcionális második képernyő (15"-55") vagy projektor rendelhető
- Kiváló minőségű cserélhető alkatrészek, ütésálló ABS burkolat
A NEMESIS 9100 széria tagjai:
| Típus | Terhelési határértékek | Mérhető skálák |
| NEMESIS 9101 RS(B) | 100gf – 250kgf | MicroVickers, Vickers, Rockwell, Knoop, Brinell, Műanyag, Karbon |
| NEMESIS 9103 RS(B) | 200gf – 3000kgf | MicroVickers, Vickers, Rockwell, Knoop, Brinell, Műanyag, Karbon |
Technikai adatok:
| Keménység skála: | Micro/Macro Vickers, Vickers, Knoop, alacsony terhelésű Brinell, Brinell, Rockwell, Superficial Rockwell, HVT, HBT, ISO 2039 1/2 (műanyag és karbon) |
| Terhelés: | 100gf - 3000Kgf (típusfüggő, lásd feljebb) |
| Motorizált revolverfej: | Automatikus, nagy sebességű, motorizált, 8 pozíciós revolverfej (3 behatolótest + 3 objektív pozíció, +1 áttekintő kamera, +1 lézer irányfény) |
| Optikai rendszer: | 18 MP, HD, 4K+ Vision rendszerű |
| Optika: | 0.7x, 2.5x, 5x, 10x, 20x, 40x, 60x, 100x |
| Áttekintő kamera (Cam 2): | Full HD, full szín spektrum, optikai zoom rendszer, változó látómező 50 x 37 mm - 200 x 160 mm |
| Elektronikai rendszer: | Nagy teljesítményű beágyazott mikro-rendszer-vezérlő, MS Windows® 10, i7 processzor, 15" színes ipari érintőképernyő, automatikus és kézi mérés |
| Behatolótestek: | Tanúsított behatolótestek (ISO / ASTM) (választható) |
| ISO 2039 1/2 skálák (műanyagokhoz): | 49 N, 132 N, 358 N, 961 N |
| Karbon mérő skálák | HR 2,5/7, HR 5/7, HR 5/15, HR 5/20, HR 5/40, HR 5/60, HR 5/100, HR 5/150, HR 10/20, HR 10/40, HR 10/60, HR10/100, HR 10/150 |
| Vickers vizsgálati tartomány: | HV0.010, HV0.015, HV0.020, HV0.025, HV0.050, HV0.1, HVO.2, HV0.3,HV0.5, HV1, HV2, HV2.5, HV3, HV4, HV5, HV10, HV20, HV25, HV30, HV40, HV50, HV100, HV120, HV150; |
| Brinell vizsgálati tartományok: | HBW1/1kgf, HBW1/1.25kgf, HBW1/2.5kgf, HBW1/5kgf, HBW1/10kgf, HBW1/30kgf; HBW2.5/6.25kgf, HBW2.5/7.8125kgf, HBW2.5/15.625kgf, HBW2.5/31.25kgf, HBW2.5/62.5kgf, HBW2.5/187.5kgf; HBW5/25kgf, HBW5/31.5kgf, HBW5/62.5kgf, HBW5/125kgf, HBW5/187.5kgf, HBW5/250kgf; HBW10/100kgf, HWB10/125kgf, HBW10/250kgf, HBW10/750kgf, HBW10/1000kgf, HBW10/1500kgf, HBW10/3000kgf; |
| Knoop vizsgálati tartomány: | HK0.01, HK0.02, HK0.025, HK0.05, HK0.1, HK0.2, HK0.3, HK0.5, HK1, HK2, HK5 |
| Rockwell skálák | A, B, C, D, E, F, G, H, K, L, M, P, R, S, V |
| Rockwell terhelőerő tartományok | Előterhelés: 10kgf Fő terhelések: 60kgf, 100kgf, 150kgf |
| Superficial (felületi) Rockwell skálák | 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y |
| Superficial (felületi) Rockwell terhelőerő tartományok | Előterhelés: 3kgf Fő terhelések: 15kgf, 30kgf, 45kgf |
| Vizsgálat módja: | Teljesen automatikus, félautomata, de lehet teljesen kézi vezérlésű is |
| Szabványok: | Megfelel az ISO, ASTM, JIS (Nadcap) szabványoknak |
| A terhelés tűréshatárai: | <0,25% 100 gf --- 250 kgf terhelőerő esetén <0,5% 100 gf alatti terhelőerő esetén |
| Kijelző pontossága: | 0,1 HV, HK - 0,5 HB, 0.01HR |
| Keménység konverzió: | Rockwell, Rockwell Superficial, Vickers, Brinell, Knoop, Leeb és Tensile (szakítószilárdság) |
| Statisztikák: | Átmérő hossza, keménység érték, konvertált keménység érték, terhelési idő, max/min, átlag, tartomány, szórás (mindegyik mérés után valós időben) |
| Adattároló kapacitása: | 120 GB mSSD |
| Számítógépes kapcsolat: | 5 USB csatlakozó, RJ45 Ethernet LAN, W-LAN, RS-232, Bluetooth, CNC motoros X-Y tárgyasztal csatlakozó, Dual HDMI képernyő csatlakozó |
| Terhelési idő: | Az alapértelmezett mérték: 10 másodperc A felhasználó által megadott érték: 1-999 másodperc (1 másodperces lépésekkel) |
| Nyomtató: | A4, A3 teljes színes lézernyomtató (opcionális) |
| Motorikus CNC vezérlésű tárgyasztal méret / mozgathatóság / megismételhetőség (mm) | 6 féle (lásd a letölthető dokumentumban) |
| Munkadarab max. mérete | 9100RS: 415 mm (H) X 220 mm (D) 9100RSB: 415 mm (H) X 225 mm (D) |
| Üzemi hőmérséklet | 10°C és 35°C között (párakicsapódás nélkül) |
| Páratartalom: | 10% és 90% között (párakicsapódás nélkül) |
| Méretek (WxDxH): | 1100 mm x 425 mm x 695 mm |
| Tömeg: | 280 kg |
| Energiafogyasztás: | 100 W |
| Elektromos ellátás: | 100/240V 50/60Hz, egy fázis |
Kapcsolódó videó:
Standard és opcionális tartozékok:

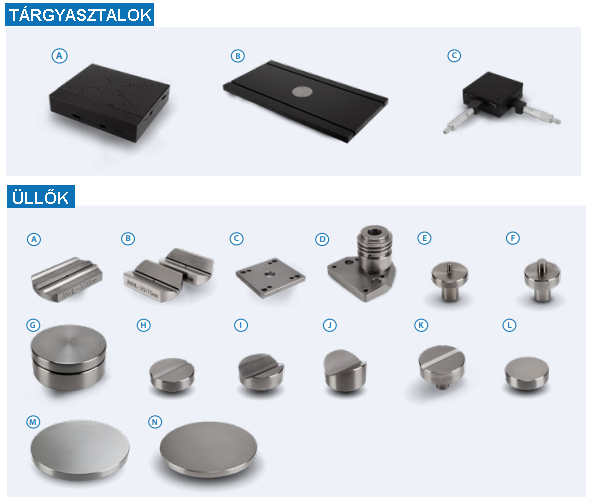

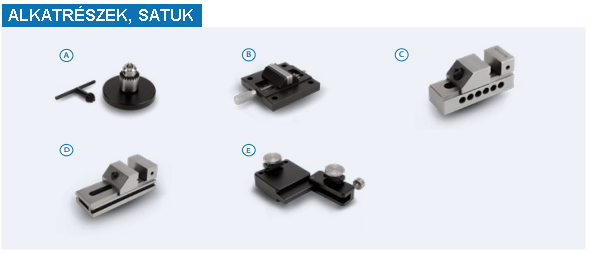

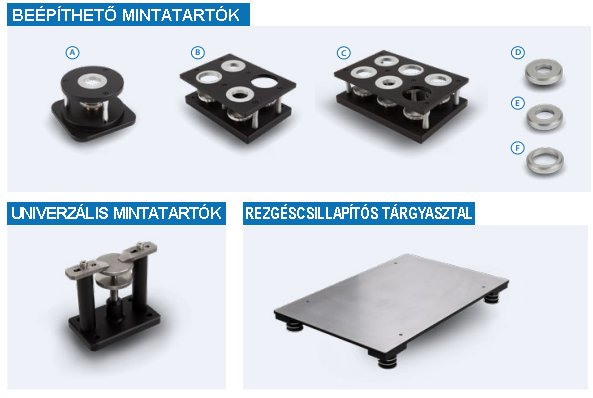

A NEMESIS 9100 szériához számos hagyományos és rezgéscsillapítós tárgyasztal, üllőtípus, satu, mintatartó, támasztógyűrű és egyéb kiegészítő alkatrész áll rendelkezésre. Kérjük, ellenőrizze a standard és opcionális tartozékok részletes listáját az INNOVATEST NEMESIS 9100 hivatalos prospektusában, amely letölthető az oldal alsó részén megtalálható linkre kattintva. Ha a keresett tartozékot nem találja, kérjük, forduljon hozzánk bővebb tájékoztatásért.
