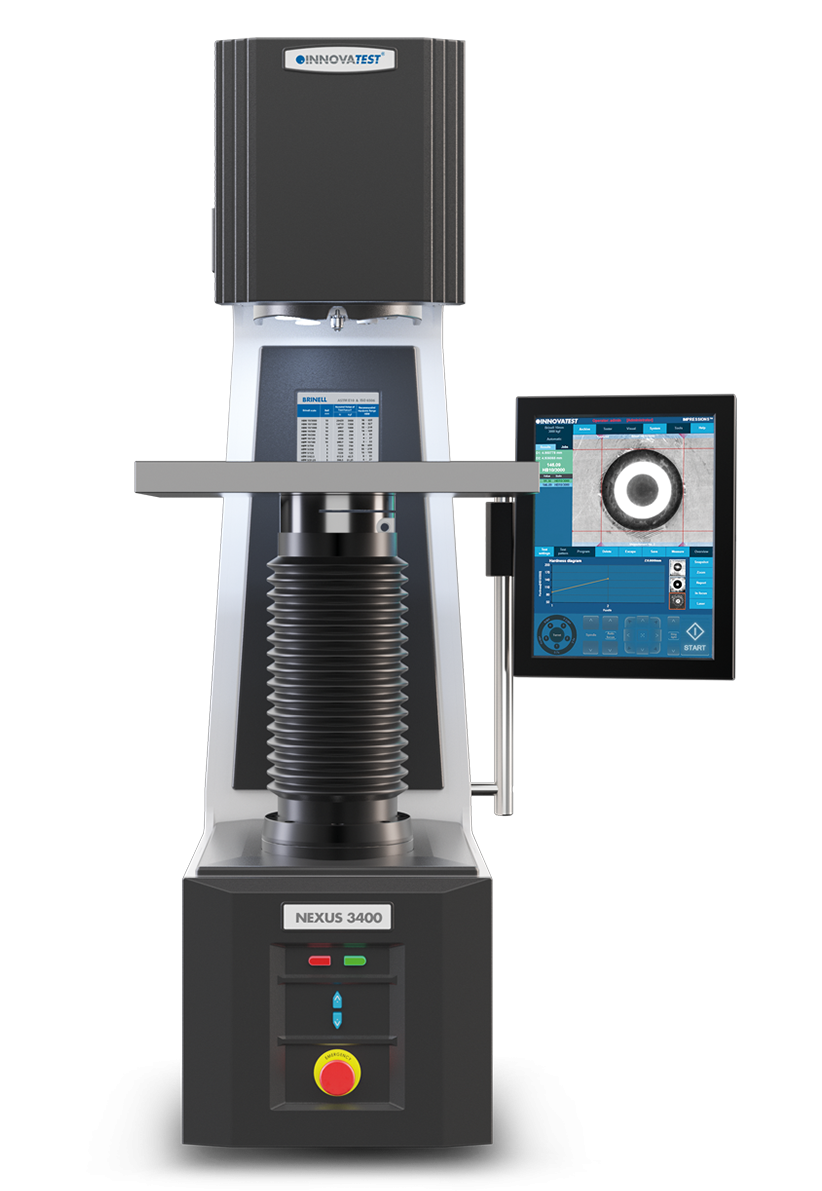

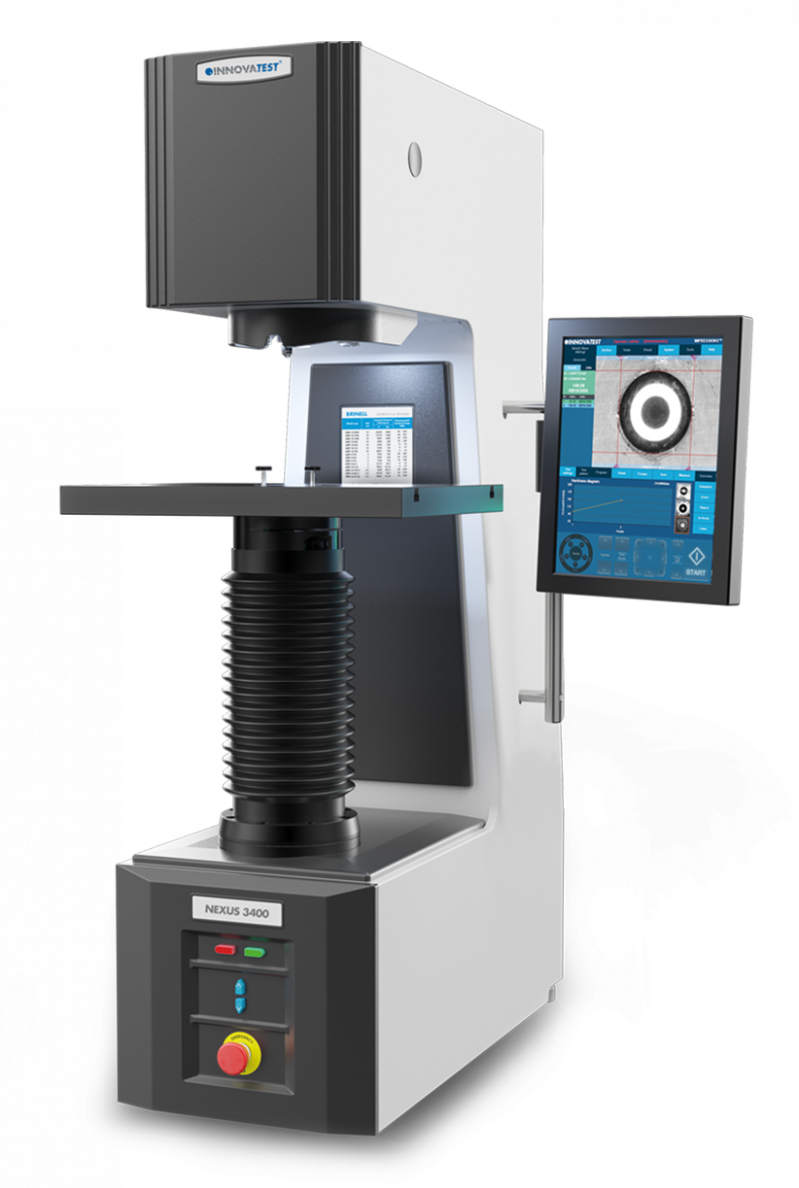

INNOVATEST NEXUS 3400FA - Teljesen automatikus Brinell telepített keménységmérő berendezés, video mérési rendszerrel


Jellemzői:

Az INNOVATEST NEXUS 3400FA típusú Brinell keménységmérője teljesen automatikus, videó mérési rendszerrel került felszerelésre, elsősorban fémek, főleg öntvények mérésére alkalmas. 6-pozíciós motoros revolverfejet tartalmaz, 3 behatolótest pozícióval, lézeres helymeghatározó rendszerrel, 2 LWD-objektívvel és LED-es gyűrűvilágítással. Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer jellemzi, a terhelő erők 62,5 kgf / 612 N-tól 3000 kgf / 29 kN-ig terjednek.

Főként lágyabb anyagoknál lényeges, hogy a terhelés ideje hosszabb legyen, ezért a terhelés ideje változtatható, 500 másodpercig növelhető. Így biztos lehetünk benne, hogy a lenyomat eléri végleges mélységét. A Nexus 3400-as széria lényeges tulajdonsága, hogy vizsgálat közben 0,5%-os pontossággal képes tartani a terhelőerőt. Ennek köszönhetően a terhelés ingadozásából adódó mérési különbségek kizárhatóak.

A beágyazott nagy teljesítményű mikro PC, a Windows operációs rendszer, az SSD vagy mSSD meghajtó, valamint a 15" méretű full color LCD érintőképernyője még nagyobb megbízhatóságot biztosít. Egérrel és billentyűzettel egyaránt működtethető. A Windows operációs rendszernek köszönhetően nem okoz gondot a különböző MS szoftverek (Excel, Word stb.) használata az adatmentéshez. A készülék hálózatba köthető, így minden adat azonnal, online elérhető.

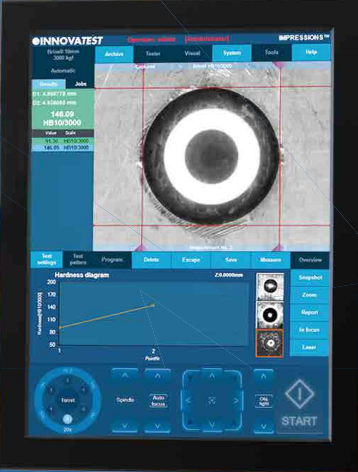

A berendezés robosztus, közel 380 kg-os masszív géptestet tartalmaz, a maximálisan befogható munkadarab magassága 565 mm lehet. A lenyűgöző 18 megapixeles videorendszer gyors és éles képeket biztosít a behatolótest lenyomatáról. Egyszerűen csak le kell nyomni a START gombot, és az IMPRESSIONS™ szoftver elvégzi a kiértékelést. A mérési eredmény automatikusan megjelenik a kijelzőn. Az IMPRESSIONS™ fejlett keménységvizsgálati szoftver ZOOM funkcióval is rendelkezik, számos lehetőséget kínál a méretarányos átalakításhoz, a fájltároláshoz, a jelentésnyomtatáshoz, a mért adatok tárolásához és még sok máshoz. A további automatizáláshoz opcionális CNC motorizált X-Y koordináta tárgyasztalok is telepíthetők.



Tulajdonságok:
  • Kiváló minőségű kompakt Brinell keménységmérő videó mérőrendszerrel
  • Teljesen automatikus rendszer
  • Terhelő erő tartomány: 62,5 kg / 612N-tól 3000kgf / 29kN-ig
  • Beágyazott nagy teljesítményű mikro-PC, Windows 10 operációs rendszer, i7 processzor, SSD, mSSD vagy HDD meghajtó
  • 15" méretű külső, full color ipari LCD érintőképernyő (a rendszer egérrel és billentyűzettel is működtethető).
  • 18 megapixeles 4K + teljes HD ipari CCD kamera
  • Az IMPRESSIONS™ V2 szoftver fejlett felhasználói felülete
  • Nagy teljesítményű, szervomotoros Z-tengely, amely 500 kg-ig képes felemelni az alkatrészeket
  • Azonnali átszámítás Rockwell, Vickers, Brinell és Leeb rebound értékekre
  • ZOOM funkció
  • Az objektív pozíciókon LED-gyűrű a sötét mezők megvilágításához
  • USB-kapcsolat (4), UTP-RJ45-LAN, W-LAN, RS232
  • Motorizált CNC X-Y koordináta tárgyasztal, akár 4000 kg tömegű tárgyakhoz (opcionális)
  • Az opcionális túlnyomásos ventilációs-rendszer megakadályozza a gép meghibásodását, ha erősen szennyezett környezetben használjuk
  • Az ABS burkolat lemezei védik a készülék főbb alkatrészeit a sérülésektől
  • Max. 565 mm-es munkadarab magasság, 300 mm-es vízszintes mélység az orsó középvonaltól


A NEXUS 3400 széria tagjai:
TípusTerhelési határértékekMunkadarab max. méretei (magasság x szélesség - az orsó középvonalától)KijelzőMotoros tárgyasztal főorsó
NEXUS 340062.5kgf --- 3000kgf520x280 mmbelső - 10,4"nincs
NEXUS 3400M62.5kgf --- 3000kgf485x280 mmbelső - 10,4"van
NEXUS 3400FA62.5kgf --- 3000kgf565x300 mmkülső - 15"van

Műszaki adatok:
Keménység skála: Brinell (HB)
Terhelő erő tartomány: 62.5kgf/612N --- 3000kgf/29kN
Brinell terhelések (HB): 62.5kgf/612N, 100kgf/980.7N, 125kgf/1225N, 187.5kgf/1838N, 250kgf/2.45kN, 500kgf/4.9kN, 750kgf/7.35kN, 1000kgf/9806N, 1500kgf/14.7kN, 3000kgf/29kN
Behatolótest: Acél golyó: 2,5 mm - 5 mm - 10 mm
Videó mérési rendszer: 18 Mpx, HD, 4K+, Machine vision system
Elektronikai rendszer: Nagy teljesítményű beágyazott mikrorendszer-vezérlő, MS Windows® 10 op.rendszer, i7 processzor, 15" méretű külső színes érintőképernyő, automatikus és kézi mérés
Terhelőerő kiválasztás: Elektronikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer, kijelzés kgf vagy N. A terhelés kiválasztása a menüben történik.
Mérés menete: Teljesen automatikus előterhelés/terhelés/terhelés levétel
Terhelési sebesség: Változtatható, függ a terheléstől
Terhelő erő pontossága: 0,5%
Kijelzett/feldolgozott értékek: Átmérő hossza, keménység érték, konvertált keménység érték, terhelési idő, online statisztikák
Mérési pontosság: 0,01 HB
Konvertált keménység érték: Rockwell, Vickers, Brinell, Leeb, szakító szilárdság, 2 skála használata párhuzamosan
Szabványok: Megfelel az ISO, ASTM, JIS (Nadcap) szabványoknak
Statisztikák: Összes mérés, max, min, átlag, szórás, standard eltérés, minden mérés után frissül
Kapcsolatok (kimenetek): USB (4), UTP-RJ45-LAN, W-LAN, RS232
Terhelés mechanizmusa: Teljesen automatikus, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer, előterhelés, terhelés, leterhelés
Terhelési idő: 1-500 s között állítható (10 s alapértelmezetten)
Munkadarab mérete (max függőleges x vízszintes méret az orsó középvonalától): 565x300 mm
Áramellátás:100V AC - 240V AC, 50 Hz/60Hz egy fázis
Működési hőmérséklet: 10 - 35 °C (párakicsapódás nélkül)
Páratartalom: 10 - 90 % (párakicsapódás nélkül)
Méretek: L 773 mm x W 380 mm x H 1295 mm
Tömeg: 380 kg

Kapcsolódó videó:


Ipari alkalmazások:

- Csapágyfémek
- Aluminium-cink ötvözetek
- Réz ötvözetek
- Nikkel ötvözetek
- Vasötvözetek
- Öntvények és kovácsolt anyagok
- Lapos és hengeres munkadarabok
- Autóiparban / Repülőgépipar
- Öntöde vagy műhelyvizsgálat
- Minta mérése vagy minőségellenőrzési tesztek


Standard és opcionális tartozékok:

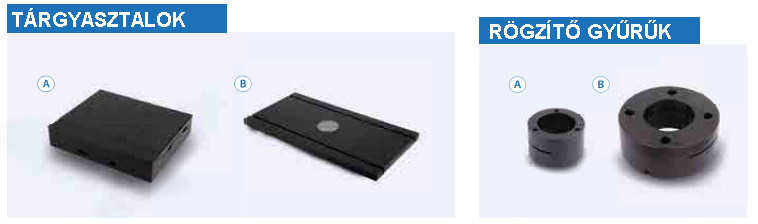

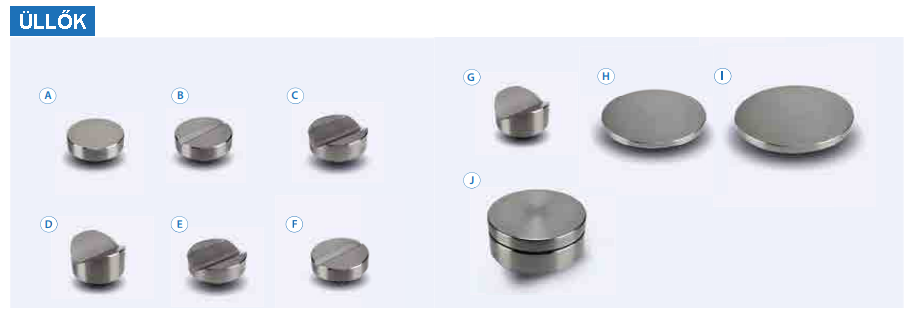

A NEXUS 3400-as szériához számos hagyományos és rezgéscsillapítós tárgyasztal, üllőtípus, rögzítőgyűrű és egyéb kiegészítő alkatrész áll rendelkezésre. Kérjük, ellenőrizze a standard és opcionális tartozékok részletes listáját az INNOVATEST NEXUS 3400 hivatalos prospektusában, amely letölthető az oldal alsó részén megtalálható linkre kattintva. Ha a keresett tartozékot nem találja, kérjük, forduljon hozzánk bővebb tájékoztatásért.




Letölthető dokumentáció:


INNOVATEST NEXUS 3300FA/3400FA - Brinell telepített keménységmérő berendezések dokumentációja (2,6 MB)
INNOVATEST NEXUS 3300(M) / 3400(M) Brinell telepített keménységmérő készülékek prospektusa (2,9 MB)
