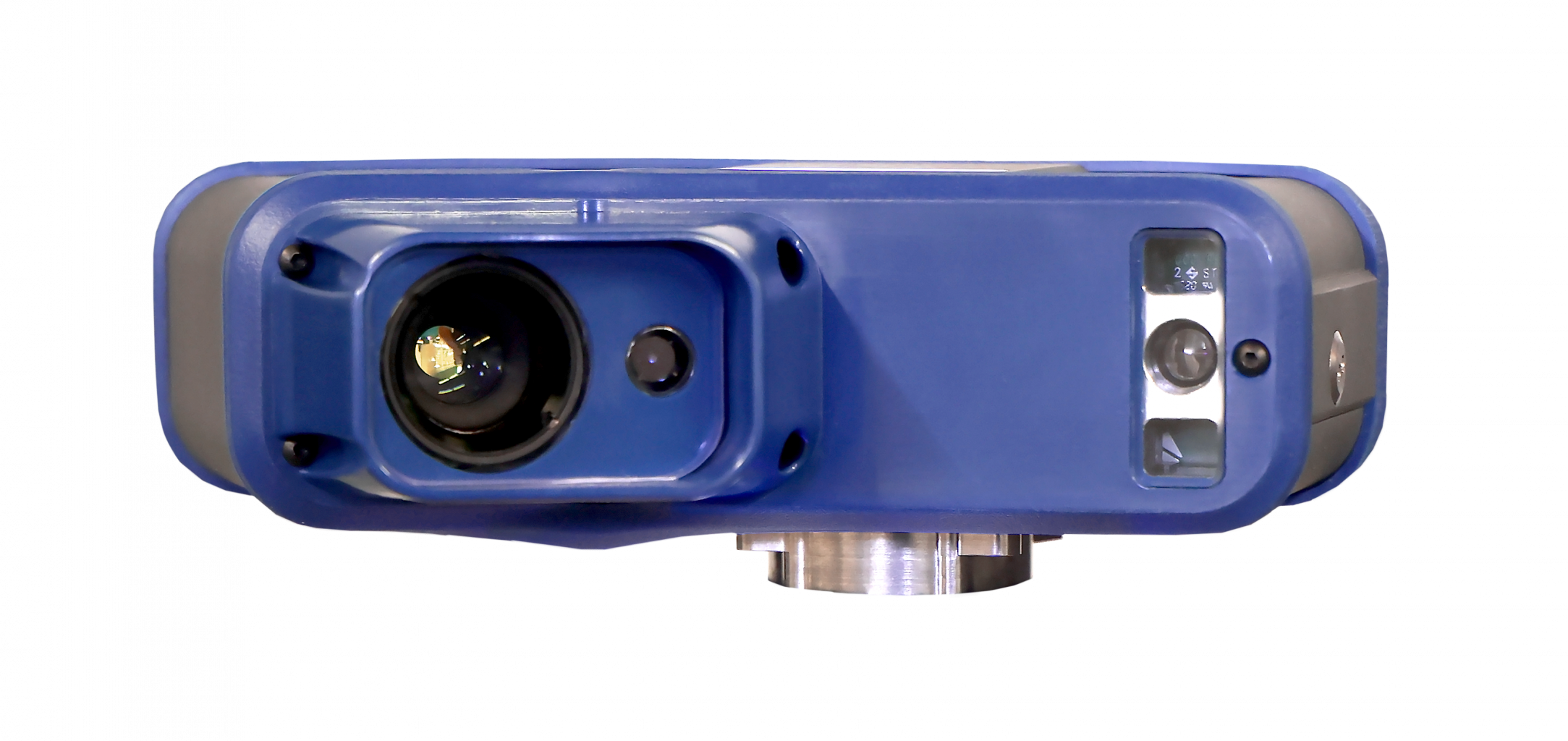

FAROBlu Max xR szkennerfej
Maximális felbontás és pontosság

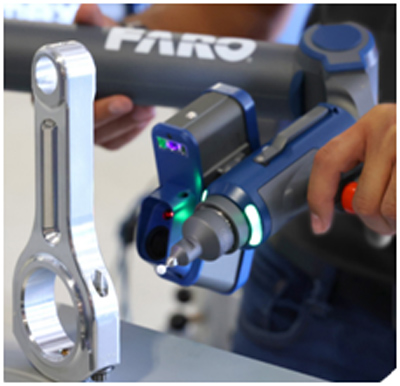

A FAROBlu Max xR szkennerfej olyan szigorú tűrésekkel rendelkező, bonyolult felületekkel határolt alkatrészek digitalizálása esetén ideális választás, ahol nagy pontosságra és nagy felbontásra van szükség. Ezzel a szkennerfejjel kisméretű, bonyolult felületekkel határolt, finom részletekkel rendelkező alkatrészek is digitalizálhatók. |  |
Dokumentáció
FARO® Quantum Max mőrőkarok és FAROBlu Max szkennerfejek
FARO® Quantum Max mérőkarok és FAROBlu Max szkennerfejek dokumentációjának letöltése
(6,2 MB)
| FARO® Quantum Max mőrőkarok és FAROBlu Max szkennerfejek | | |
| FARO® Quantum Max mérőkarok és FAROBlu Max szkennerfejek dokumentációjának letöltése | (6,2 MB) |
Újdonságok

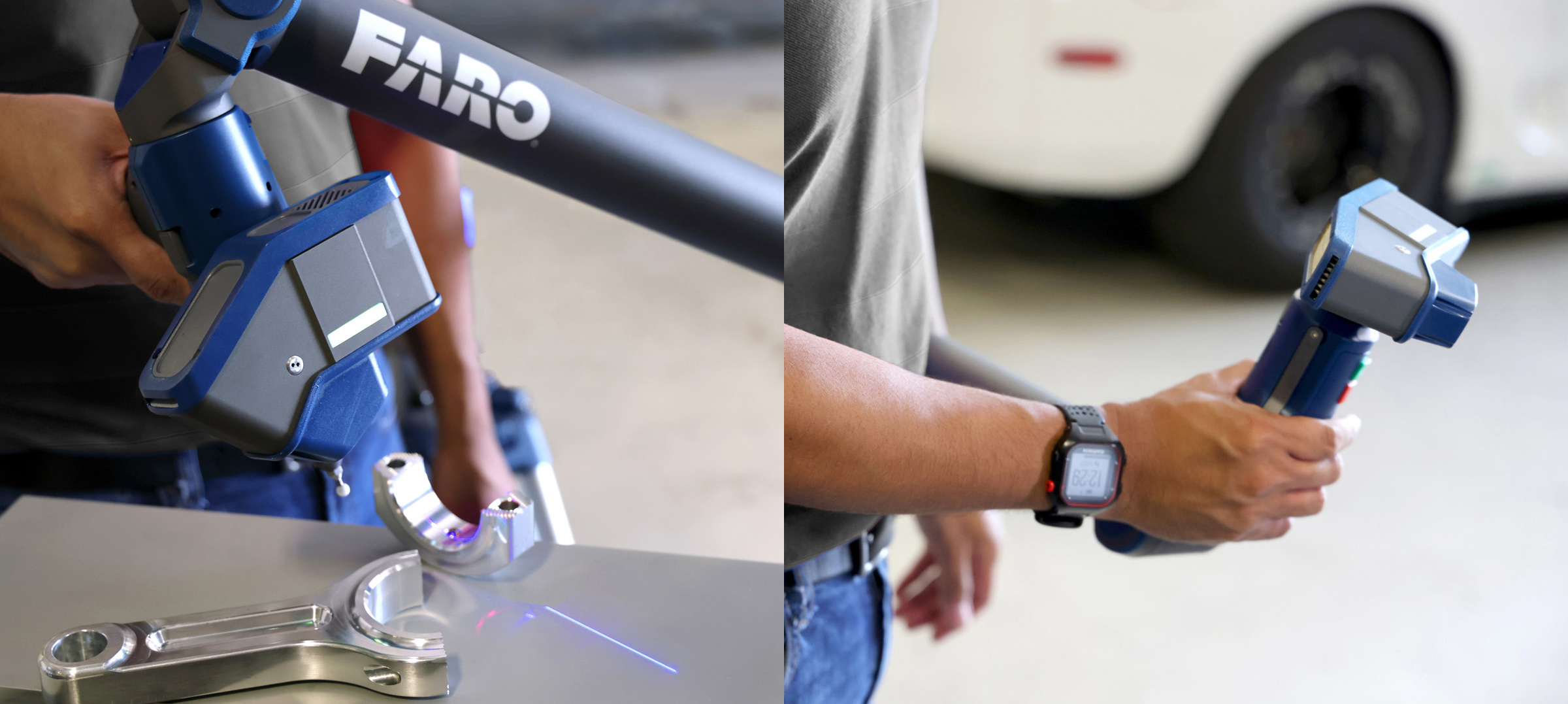

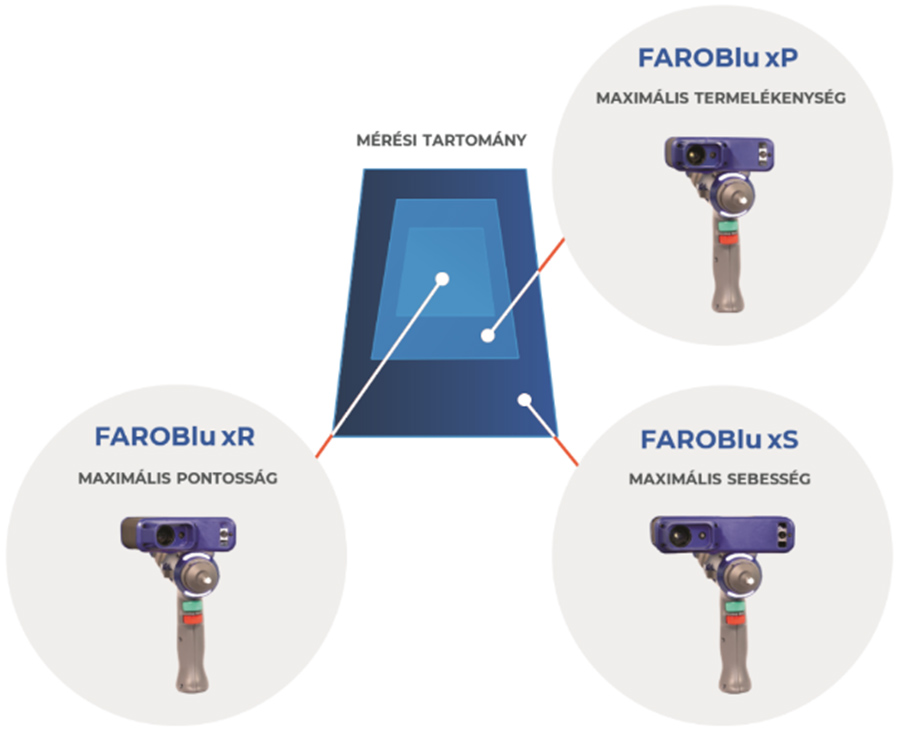

 | • Három különböző alkalmazáshoz optimalizált szkennerfej (gyorsaság-pontosság-termelékenység); • A továbbfejlesztett gyorscsatlakozó lehetővé teszi a szkennerfejek cseréjét újrakalibrálás nélkül is; • A szkennerfejek csatlakoztathatóak a tapintógömb helyére is, így a nehezen hozzáférhető részek is könnyen digitalizálhatók. • CLR technológia1 – 50%-kal jobb eredmény a kihívást jelentő felületek digitalizálása esetén. Javul a sötét, a fényvisszaverő és az áttetsző felületekről felvett pontfelhő minősége és csökken a mérési zaj; 1CLR – Continous Light Rectifications |
A szkennerfej technikai adatai
| Szkennerfej | xR |
| Pontosság | 10 μm |
| A legkisebb pontsűrűség | 15 μm |
| Tömeg | 399.1 g |
| Max. pontsűrűség vonalanként | 4000 pont/vonal |
| Max. kibocsátási frekvencia | 600 Hz |
| A pontfelvétel sebessége | 1.200.000 pont/sec |
| Lézer osztály | Class 2 |

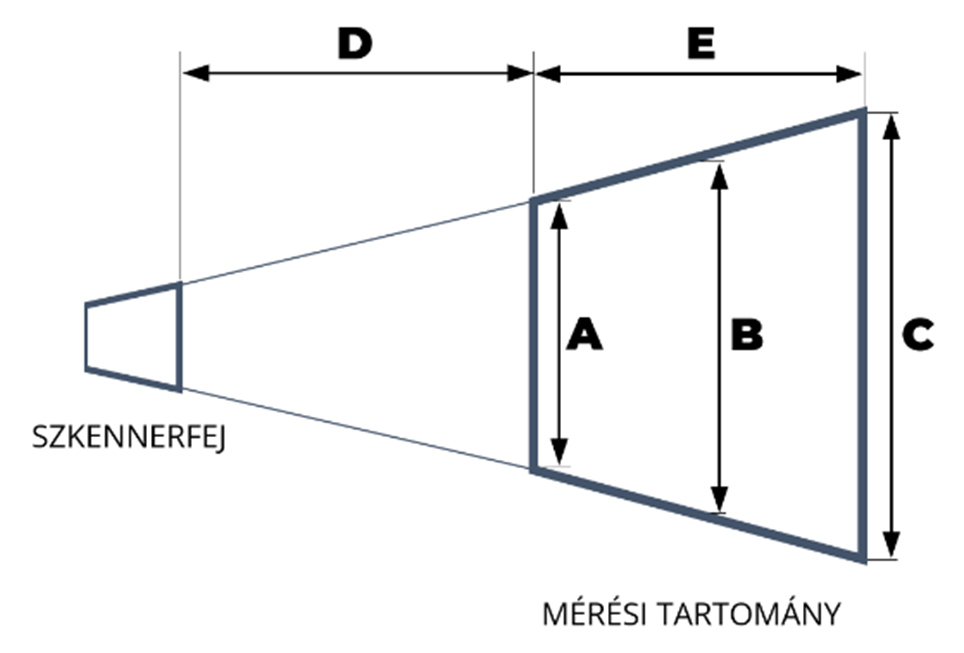

A szkennerfej mérési tartománya
 |
|
A rendszer (mérőkar + szkennerfej) pontossága2:
| Mérési tartomány | FARO QuantumS Max + FAROBlu Max xR | FARO QuantumM Max + FAROBlu Max xR | FARO QuantumE Max + FAROBlu Max xR |
| 2.0 m | 0.030 mm | 0.035 mm | 0.042 mm |
| 2.5 m | 0.034 mm | 0.039 mm | 0.048 mm |
| 3.0 m | 0.040 mm | 0.046 mm | 0.056 mm |
| 3.5 m | 0.054 mm | 0.062 mm | 0.076 mm |
| 4.0 m | 0.068 mm | 0.078 mm | 0.095 mm |
2Szkenneres mérőrendszer pontossága: az ISO 10360-8 szabvány D melléklete alapján, LDIA értékként van meghatározva. A táblázat minden értéke MPE értéket jelent (MPE – Maximum PermissibleError / Legnagyobb megengedett hiba)
LDIA – Annak a gömbnek az átmérője, amely a különböző orientációkból mért gömbök középpontjait tartalmazza.
