Huzal szikraforgácsoló gépek

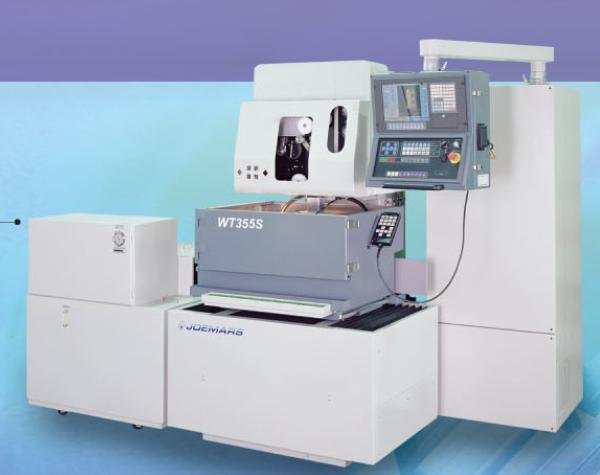

JOEMARS WT355S / WT455 / WT455S / WT655



MECHANIKUS TULAJDONSÁGOK:


  • Minden egyes tengely nagy pontosságú csavarten­gelyt és lineáris mozgásvezetőt használ.
  • A váltakozó áramú szervomotor tengely­kapcsolón át közvetlenül hajtja a csa­vartengelyeket.
  • A munkaasztal a legjobb karbantartási lehetőségek biztosítására rozsdamen­tes anyagból edzett kivitel­ben készült.
  • A megfelelő stabilitás nyújtása céljából az állvány fe­lett elhelyezkedő U, V ten­gelyekkel a gép nagy huzal­feszítés és nagy víznyomás ellenében is nagy pon­tosságú kúpos forgácsolást tesz elérhe­tővé.
  • A gép kialakításának nagy merevségé­vel és a jó hő­egyensúlyával szolgálja a precíziós gépi forgácsolást.
  • A huzal-betáplálás és huzalgyűjtés a nagyobb meg­bízhatóság érdekében egy­szerű kiképzést kapott.


    • A VÍZ ALATTI MUNKATARTÁLY TULAJDONSÁGAI


  • A víz alatti munkatartály, amelynél nincs szétspricce­lő víz, bonyolult formák gépi megmunkálásának és a forgácsolás sta­bil minőségének lehetőségét kínálja.
  • A munkadarab víz alá merített helyzete állandó érté­ken tartja a hőmérsékletet és biztosítja a munkadarab stabilitását és alakjának változatlanul maradását.
  • A mechanikus asztal minden egyes ré­szének hő­egyensúlyát fenntartva, a víz­hőmérsékletet szabá­lyozza és a munka­darabot állandó hővel borítja, a mun-ka­darab anyaga nem tud könnyen megvál­tozni vagy átalakulni.
  • A magas hőmérsékletű vízáramlás lég­réssel történő elválasztására szolgáló rozsdamentes alsó vezetőkar teljes mér­tékben megszakítja a hőátadást.


    • FORGÁCSOLÓ EGYSÉG ÉS ÜZEMI FOLYADÉK EGYSÉG SPECIFIKÁCIÓ­JA:



    TÉTEL
    MODELLSZ.

    		WT455
    		WT455S
    		WT655
    X elmozdulási úthossz
    		mm
    		450
    		450
    		650
    Y elmozdulási úthossz
    		mm
    		300
    		300
    		400
    Z elmozdulási úthossz
    		mm
    		250
    		250
    		350
    U elmozdulási úthossz
    		mm
    		100
    		100
    		100
    V elmozdulási úthossz
    		mm
    		100
    		100
    		100
    Max. munkadarab-mé­ret (SZxMÉxMA)
    		mm
    		900x650x255
    		750x650x255
    		1100x800x355
    Max. munkadarab-súly
    		kg
    		550
    		450
    		850
    Hajtórendszer

    		Vá. szervomotor
    		Vá. szervomotor
    		Vá. szervomotor
    Huzalátmérő
    		mm
    		Ø0.1-0.3 (szabv.Ø0.25)
    		Ø0.1-0.3 (szabv.Ø0.25)
    		Ø0.1-0.3 (szabv.Ø0.25)
    Huzalfeszesség
    		gf
    		250-2500
    		250-2500
    		250-2500
    Max. kúpszög

    		±15°/100mm (szabv.)
    		±15°/100mm (szabv.)
    		±15°/100mm (szabv.)
    Külső méret (SZxMÉxMA)
    		mm
    		1370x2100x2070
    		1370x2100x2070
    		13800x2240x2400
    Nettó súly
    		kg
    		2500
    		2600
    		3300
    Dielektrikum tartály térfogata
    		lit
    		350
    		600
    		430
    Szűrőelem

    		papírszűrő
    		papírszűrő
    		papírszűrő
    Ioncserélő gyanta
    		lit
    		6.8
    		15
    		6.8
    Vezetőképesség szabá­lyozása

    		automatikus
    		automatikus
    		automatikus
    Dielektrikum tartály mérete (SZxMÉxMA)
    		mm
    		750x1850x1230
    		100x2150x1230
    		850x1950x1230
    Dielektrikum tartály súlya
    		kg
    		280
    		400
    		330


    CNC EGYSÉG:


    Adatbeviteli rendszer
    		Billentyűzet, RS232C kártya, 3.5” floppy lemez
    CRT kijelző
    		15” színes grafikus kijelző
    Vezérlőrendszer
    		Zárt áramkörű szervo-rendszer
    Vezérelt tengelyek
    		4 tengely – X, Y, U, V
    Egyszerre vezérelt tengelyek
    		5 tengely
    Min. parancs-egységek
    		0.001 mm
    Max. parancs-értékek
    		±99999.999 mm / ±9999.9999 coll
    Interpoláló funkciók
    		Lineáris körvonalú
    Elhelyezési parancs formája
    		Növekményes /abszolút
    Előtolási (adagolási) sebes­ség
    		Gyors előtolás: 800 mm/perc
    Kézi előtolás: 100, 200, 300, 400 mm/perc
    Szárazon futás előtolása:
    0-800 mm/perc
    Mértéknagyítás
    		0.001-99.9999-szeres
    Mintaforgatás
    		±0.001” - ±360°
    Huzalátmérő kompenzálása
    		±99.999 mm
    Gépi forgácsolási feltételek rögzítése
    		0-255
    Grafikus szimuláció
    		X-Y sík /3D automatikus lépték szerinti másolás, háttérrajzolás
    Alprogram skatulyázási szintek
    		8

    • Minden specifikáció és formatervezés külön értesítés nélküli változtatásának joga fenntart­va.


    TÁPEGYSÉG:


    ÁRAMRENDSZER
    		EGYENÁRAMÚ
    REND­SZER
    		VÁLTAKOZÓÁRAMÚ RENDSZER
    Áramkör típusa
    		MOS teljesítmény-tranzisz­tor
    		MOS teljesítmény-tranzisz­tor
    Bekapcsolt állapot ideje
    		10 lépés
    		24 lépés
    Kikapcsolt állapot ideje
    		43 lépés
    		43 lépés
    Max. forgácsolási sebes­ség
    		200 mm2/perc (Ø0.25)
    		200 mm2/perc (Ø0.25)
    Max. forgácsolási áram­erősség


    20A


    20A
    Üresjárati feszültség
    		90
    		90
    Teljesítményszükséglet
    		200 / 200V
    		200 / 200V
    Csúcsáram
    		500A / μs
    		500A / μs
