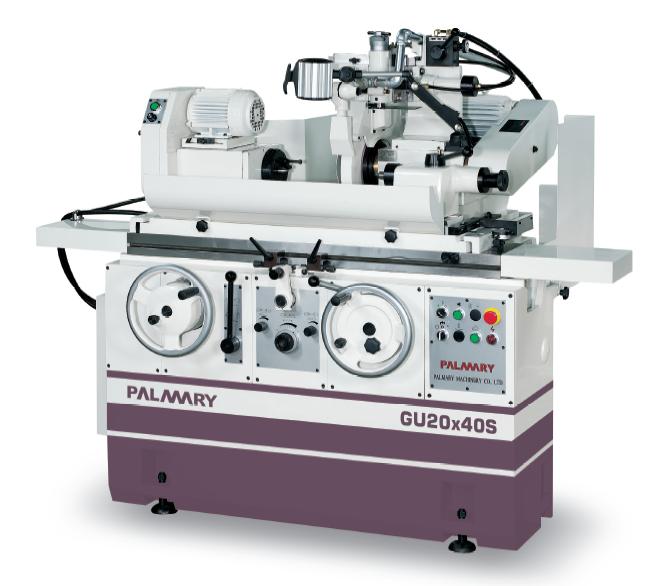

PALMARY GU 20x / 32x / 42x palástköszörű gépek
A Palmary cég a minőség elkötelezettje! Nagy precizitású taiwani palástköszörűgépeket állítanak elő az alábbi táblázat szerinti műszaki paraméterekkel.
Tulajdonságok:
Méretválaszték:
| Típus | GU20x40S | GU32x60S GU42x60S | GU32x100S GU42x100S | GU32x150S GU42x150S |
| Csúcstávolság mm | 400 | 600 | 1000 | 1500 |
| Elforgás az asztal fölött mm | 200 | 320/420 | 320/420 | 320/420 |
| Csúcsok maximális terhelhetősége kg | 60 | 150 | 150 | 150 |
| Max. külső köszörülési átmérő mm | 160 | 280/380 | 280/380 | 280/380 |
| Elforgási szög | 30 | 30 | 30 | 30 |
| Kézi távolság mm | 135 | 160 | 160 | 160 |
| Automatikus gyors előtolás mm | 25 | 40 | 40 | 40 |
| Sliding Seat Supplementarry Displacement | 95 (total 255 mm) | 95 (total 255 mm) | 95 (total 255 mm) | 95 total 255 mm) |
| Min. állítási egység mm | 0,0025 | 0,0025 | 0,0025 | 0,0025 |
| Kézikerék egy elfordulása ( graduation) mm | 1 (0,0025) mm | 1 (0,0025) mm | 1 (0,0025) mm | 1 (0,0025) mm |
| Kézikerék egyenes Infeed mm | 0 - 0,35 | 0 - 0,35 | 0 - 0,35 | 0 - 0,35 |
| Külső átm. x szélesség x belső átmérő mm | 305x38x127 | 355x50x127 | 355x50x127 | 355x50x127 |
| Sebességek ( ékszíjas tipus) f/p | 2085/2495 | 1783/1940 | 1783/1940 | 1783/1940 |
| Elfordulási szög | 120 (+90 , -30 ) | 120 (+90 , -30 ) | 120 (+90 , -30 ) | 120 (+90 , -30 ) |
| Center kúp | MT 3 | MT 4 | MT 4 | MT 4 |
| Orsó fordulatok (fokozatmentes) f/p | 16 - 450 | 16 - 450 | 16 - 450 | 16 - 450 |
| Szegnyereg kúp | MT 3 | MT 4 | MT 4 | MT 4 |
| Löket | 20 mm | 25 mm | 25 mm | 25 mm |
| asztal elfordulási szög | 12,5 | 12 | 10 / 8 | 10 / 8 |
| Traverse sebesség | 50 - 4000 mm/min | 50 - 4000 mm/min | 50 - 4000 mm/min | 50 - 4000 mm/min |
| Auto Reciprocate Min. löket mm | 3 | 3 | 3 | 3 |
| Előtolás kézikerékfordulatonként (2 lépés) mm | 20 mm ( 2 mm ) | 20 mm ( 2 mm ) | 20 mm ( 2 mm ) | 20 mm ( 2 mm ) |
| Orsómotor teljesítmény | 2,1 kW (4 P ) | 3,7 kW (4 P ) | 3,75 kW (4 P ) | 3,75 kW (4 P ) |
| Munkaorsó teljesítmény | 0,75 kW ( 4 P ) ( INVERTER ) | 0,8 kW ( Servomotor ) | 0,8 kW ( Servomotor ) | 0,8 kW ( Servomotor ) |
| Hidraulikus szivattyú | 0,75 kW ( 6 P ) | 0,75 kW ( 6 P ) | 0,75 kW ( 6 P ) | 0,75 kW ( 6 P ) |
| Kerék orsó kenő szivattyú | 0,18 kW ( 2 P ) | 0,18 kW ( 2 P ) | 0,18 kW ( 2 P ) | 0,18 kW ( 2 P ) |
| Hűtő szivattyú | 0,18 kW ( 2 P ) | 0,18 kW ( 2 P ) | 0,18 kW ( 2 P ) | 0,18 kW ( 2 P ) |
| Belső köszörű orsó | 0,18 kW ( 2 P ) | 0,75 kW ( 2 P ) | 0,75 kW ( 2 P ) | 0,75 kW ( 2 P ) |
| Kerék orsó kenő tartály | 12 l | 12 l | 12 l | 12 l |
| Hidraulika folyadék tartály | 65 l | 65 l | 65 l | 65 l |
| Hűtő tartály | 150 l | 150 l | 150 l | 150 l |
| Tömeg kg | 2000 | 3000/3200 | 3800/4000 | 4200 /4400 |
További termékválaszték:
- Opcionális tartozékok: furatköszörű kiegészítés, kőkiegyensúlyozó, gyémánt szabályzó, szög szabályzó, rádiusz szabályzó, mágneses hűtőfolyadék leválasztó, papírszűrő rendszer, bábok, tokmányok, stb.
