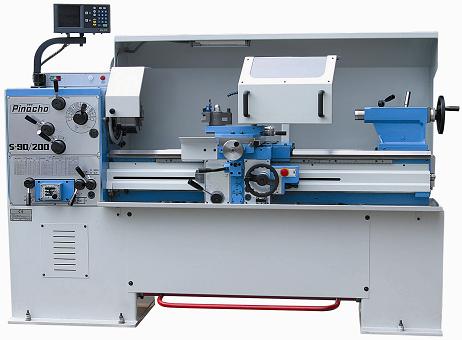

FRANZ MOSER - PINACHO S 90/200 - S 90 VS/200 univerzális esztergagép
Alapfelszereltség:
- 3 tengelyes útmérővel felszerelve
- motorfék
- 2 állócsúcs
- 4x-es késtartó
- menetóra
- tokmányvédő biztonsági kapcsolóval
- forgácsvédelem elől és hátul
- forgácsgyüjtő kád
- hűtőrendszer
- vezér és vonó-orsó védőborítással
(Az S 90 VS/200 típus fokozatmentes fordulatszám szabályozással rendelkezik)
| Technikai adatok | S 90/200 | S 90 VS/200 | |
| Csúcsmagasság | mm | 200 | 200 |
| Csúcstávolság | mm | 1.150 | 1.150 |
| Elforduló átmérő az ágy fölött | mm | 400 | 400 |
| Elforduló átmérő a szán fölött | mm | 370 | 370 |
| Elforduló átmérő a keresztszán fölött | mm | 210 | 210 |
| Elforduló átmérő a hídban | mm | 595 | 595 |
| Ágy szélesség | mm | 300 | 300 |
| Kivehető híd hossz | mm | 160 | 160 |
| Orsófurat | mm | 52 | 52 |
| Orsó méret | DIN / Gr. | 55027 / 6 | 55027 / 6 |
| Főorsó morse kúp | MK | 4 | 4 |
| Fordulatszám tartomány | ford/perc | 40-2.200 | 0-2.300 |
| Fordulatszám fokozat | 12 | 3 lépcsőben | |
| Hosszelőtolás | mm/ford | 0,05-0,75 | 0,05-0,75 |
| Keresztelőtolás | mm/ford | 0,025-0,375 | 0,025-0,375 |
| Metrikus menetvágás | mm | 0,5-7,5 | 0,5-7,5 |
| Whitworth menetvágás | TPI | 60-4 | 60-4 |
| Modulmenet vágás | mm | 0,25-3,75 | 0,25-3,75 |
| Diametrál | DP | 120-8 | 120-8 |
| Keresztszán úthossz | mm | 300 | 300 |
| Késszán úthossz | mm | 130 | 130 |
| Max. befogható szerszám keresztmetszet | mm | 25x25 | 25x25 |
| Szegnyereg átmérő | mm | 58 | 58 |
| Szegnyereg úthossz | mm | 155 | 155 |
| Szegnyereg kúp | MK | 4 | 4 |
| Hajtómotor teljesítmény | kW | 4 | 5,5 |
| Hűtőmotor teljesítmény | kW | 0,06 | 0,06 |
| Hossz x szélesség | mm | 2.380 x 995 | 2.380 x 995 |
| Magasság | mm | 1.620 | 1.620 |
| Gép súlya: | kg | 1.210 | 1.210 |
