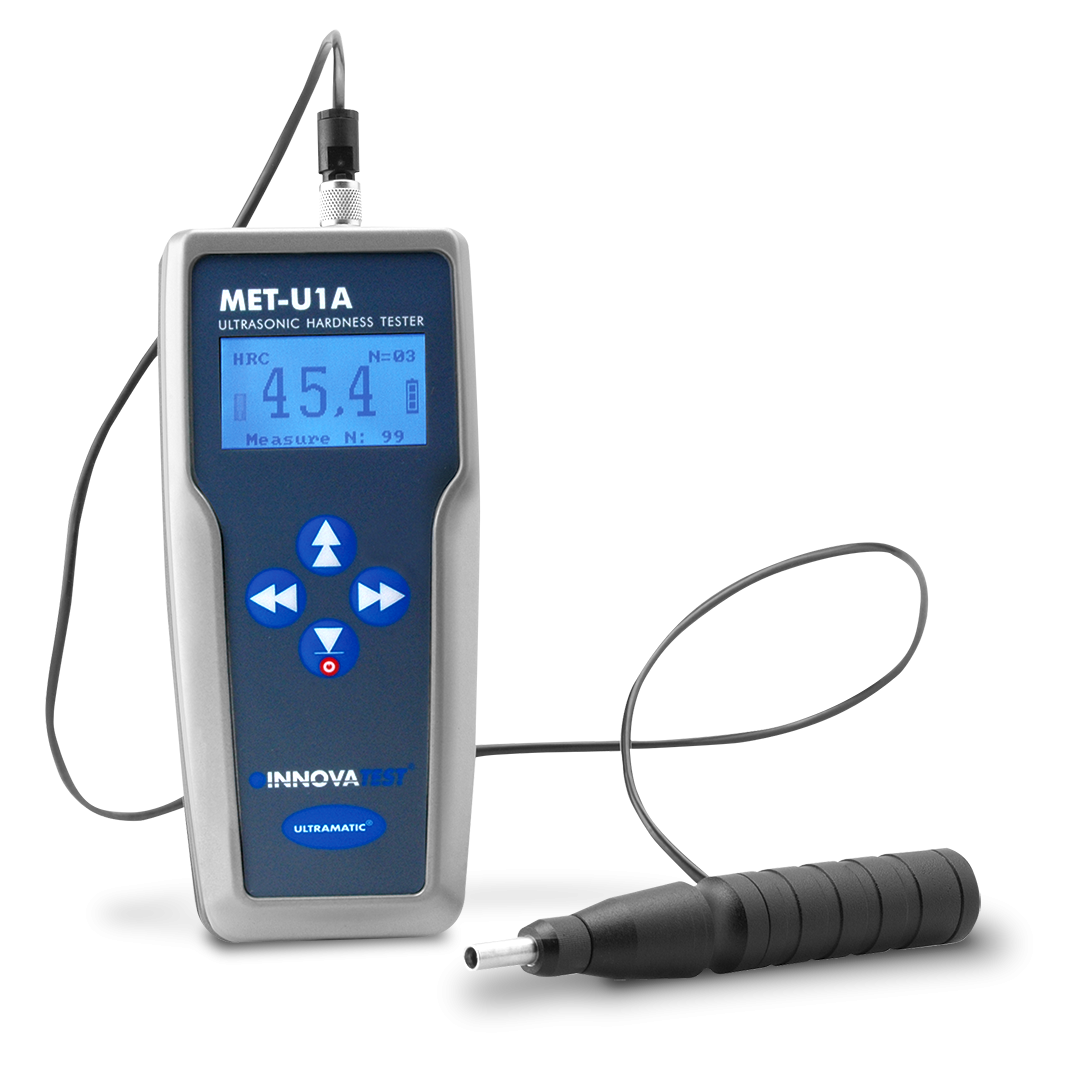

INNOVATEST MET-U1A Ultrasonic típusú hordozható keménységmérő készülék
Jellemzői:

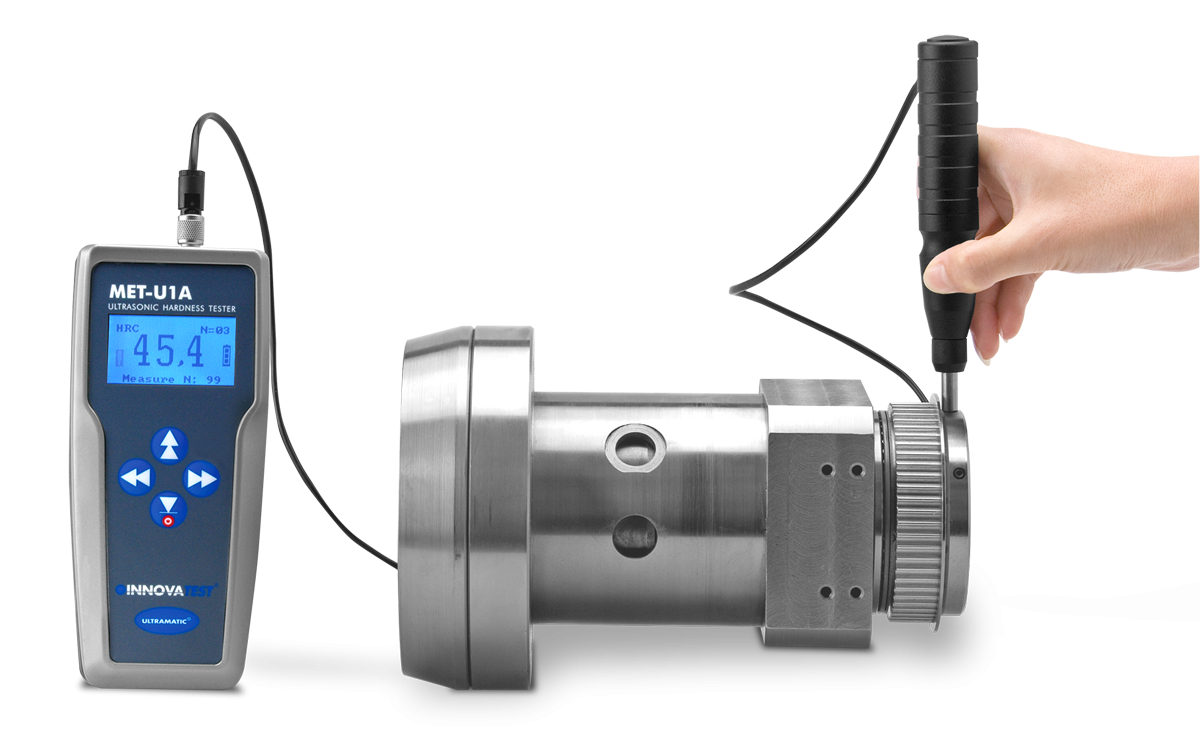

Az ultrahangos keménységmérés lényege, hogy egy gyémánt behatoló testet rezegtetünk a minta felszínén fix terheléssel. A készülék mindig az ultrahangos rezgésekből és a minta rezgéscsillapításából állapítja meg a keménységet. Az ultrahangos mérési mód megismételhetősége rendkívül jó, így ideális megoldás minden esetben, amikor valami nagyobb méretű tárgyat, objektumot kell mérni, mint pl. hajók, hidak, repülők, adótornyok... Ez az eszköz szélsőséges időjárási körülmények között is könnyen használható, így nem teszünk kárt benne, ha fagyban vagy akár tűző napon használjuk. Ideális válaztás akkor is, ha vékony, apró mintát kell megmérni, amit a hagyományos módszerekkel egyszerűen lehetetlen lenne elvégezni. Ezért alkalmas például hornyolt felületek, fékek, főtengelyek, keménységmérésére is.
- Keménységmérés fémeken és egyéb ötvözeteken szabványos értékekkel (konverzión keresztül):
Rockwell (HRC), Brinell (HB), Vickers (HV) és Shore (HSD) értékekkel
- Három további keménység skála H1, H2, H3, amik a felhasználó által összehasonlító mérésekkel felvehetőek
Rm (szakítószilárdság) skála (konverzió útján)
- Tipikus felhasználása hordozható keménységmérés olyan darabok esetén, ahol a visszapattanásos hordozható keménységmérő nem használható: kis tömegű és méretű munkadarabok, vékony falvastagság esetén, csövek, lemezek, tábla anyagok vizsgálatához.)
- Az alacsony terhelő erő miatt nem marad a vizsgálatnak látványos nyoma, ami fontos szempont főtengelyek, tengelyek, tükrös felületek, késpengék keménységének vizsgálatakor.
Műszaki adatok:
| Működési elv | Ultrahangos UCI eljárás (ultrasonic contact impendance principle) |
| Méréstartományok | Vickers (HV) 75-1000 Rockwell (HRC) 20-70 Shore (HSB) 23-102 Brinell (HB) (75)-650 Szakítószilárdság (MPa) 378-1736 (konverzióval) |
| Megismételhetőség (állvánnyal!) | Vickers (HV) 12% Rockwell (HRC) 1,5% Shore (HSD) 2% Brinell (HB) 10% Szakítószilárdság (MPa) 5% |
| Mért eredmények | Átlagérték számítás mentett értékekből, egyedi mért értékek törlése |
| Kijelző funkciók | Keménység skála, mért érték, mérések száma, kezelés mód, telep töltöttség kijelzés, automatikus kikapcsolás |
| Háttérvilágítás | elérhető |
| Memória | 100 mért érték |
| Konvex, konkáv felület | >5% |
| Minimum próbatest tömege | >0,01kg |
| Próbatest vastagsága | Pozicionáló eszköz nélkül>2 mm Pozícionáló eszköz használatával >1 mm |
| Behatolási mélység | 0.03 mm átlagosan |
| Mérőfej élettartama | kb. 200 000 mérés |
| Terhelési erő | 14,7 N |
| Tápellátás | 100-240V / 50-60Hz Akkumulátor: AA, 1.2 V (4 db.) Teljesítmény felvétel <3.0VA |
| Működés 1 töltéssel | Kijelző háttérvilágítás nélkül kb. 16 óra |
| Töltési idő | kb. 8 óra |
| Működési / tárolási hőmérséklet | -35°C ... +60°C |
| Befoglaló méretek | Kijelző egység 180 x 80 x 42.4 mm Mérőfej 160 / 25 mm / ø7 mm |
Kapcsolódó videó:
Opcionális tartozékok:
- Referencia keménység értékek (etalonok)
- Szoftver
- Mérőfej állvány
- Alátámasztó gyűrű gömbölyű felületekhez
- Mobil nyomtató
- Hordtáska
