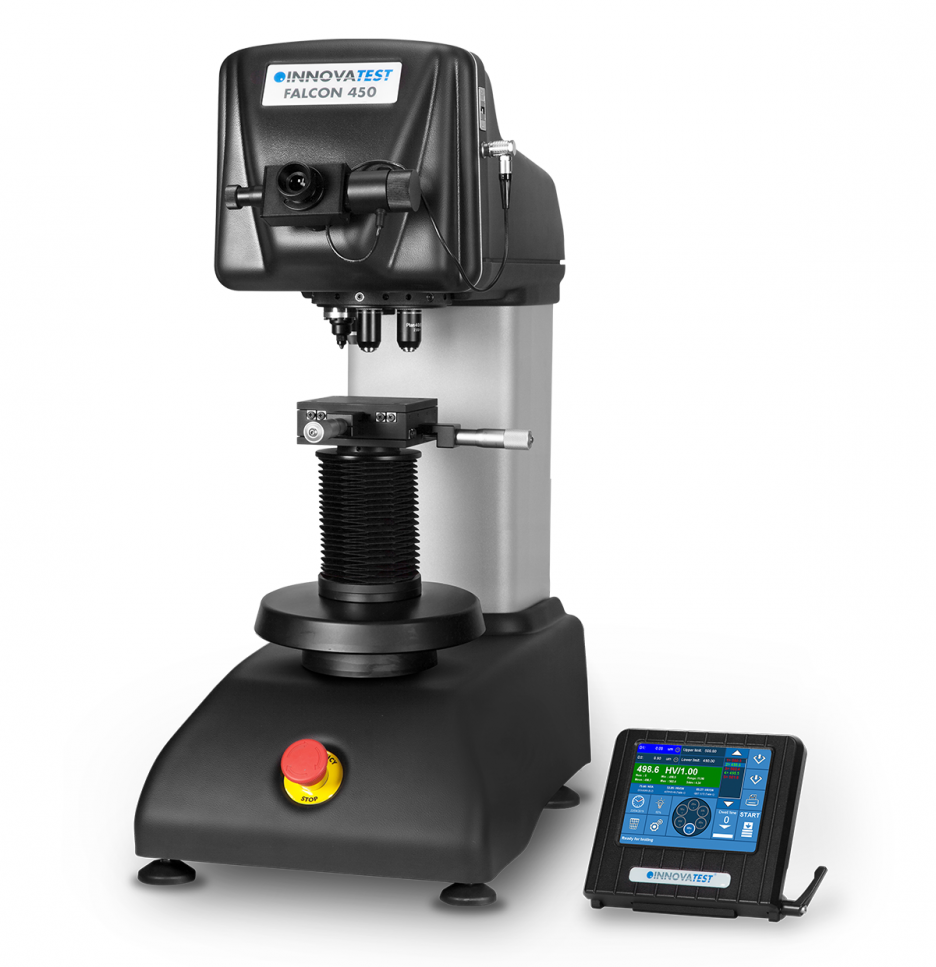

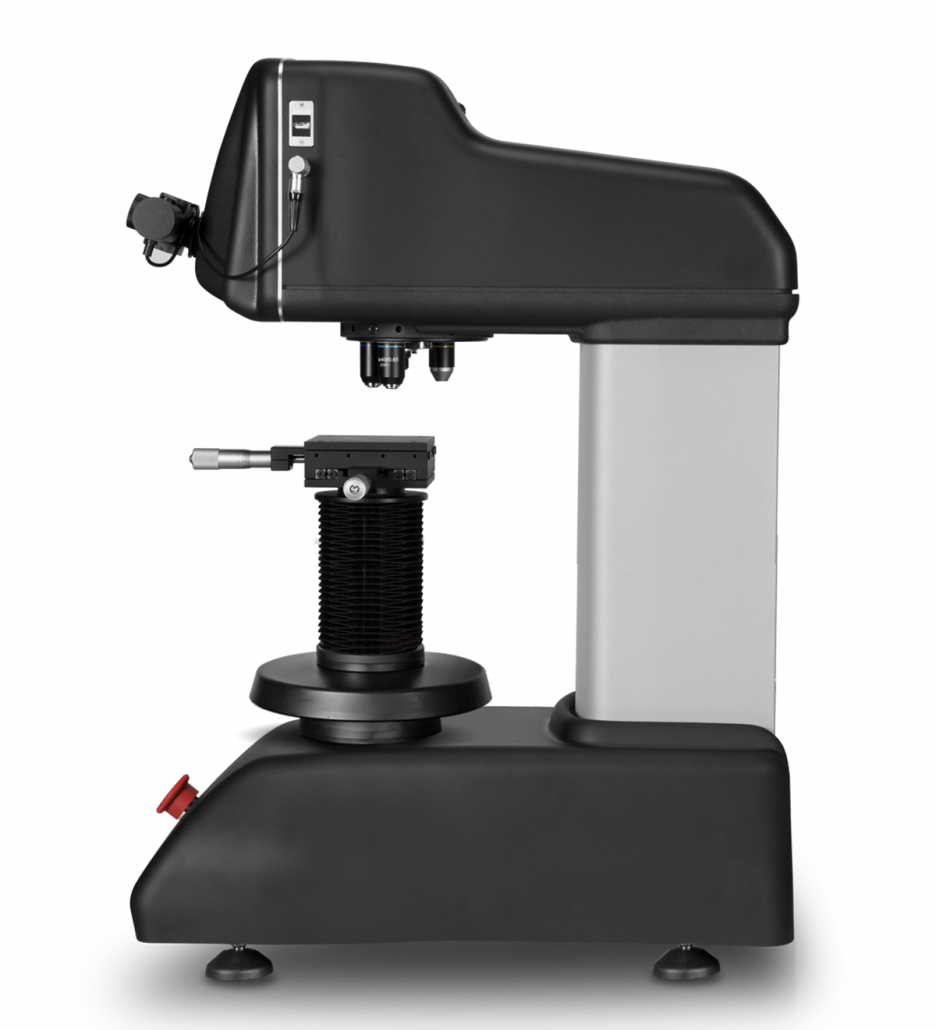

INNOVATEST FALCON 450 - Új generációs Vickers / Micro Vickers / Knoop / Brinell asztali keménységmérő berendezés


Jellemzői:

Az INNOVATEST FALCON 450-es sorozat készülékei, a Micro Vickers, a Vickers, a Knoop és a Micro Brinell keménységmérő gépek új generációját képviselik, ahol jobb minőségűek a hagyományos keménységvizsgálati módszerek, és arra összpontosítanak, hogy a felhasználók által elkövethető hibákat kizárják, vagyis a méréseket teljesen automatizálják.

Az egyedülálló, elektronikus vezérlésű, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer és a fejlett terhelő-szenzor technológia alkalmazásával elérték a mérések során a mérések kimagasló mértékű pontosságát, megbízhatóságát és megismételhetőségét. A fejlett elektromechanikus terhelés alkalmazása mellett a FALCON kiváló minőségű mechanikai és optikai komponenseket is kínál, amelyeket a készülék teljes körűen kihasznál. Így a különböző mérések és terhelések között a váltás csak néhány kattintás a kezelőfelületen. Az elektromos terhelő rendszernek köszönhetően pedig nem kell a súlyokat manuálisan pakolgatni, vagyis semmivel sem tart tovább az átállás, mint amennyi időbe telik, hogy betöltésre kerülnek a soron következő vizsgálat elemei.

Az IMPRESIONS™ XT (I-Touch™) munkafolyamat-vezérlő innovatív szoftveres funkciói lehetővé teszik a fájlok tárolását, az előre megírt mérőprogramok beállítását és tárolását, a határértékek beállítását, a más keménységi skálák konverzióit, a rendszer beállításokat, de a konvex és konkáv mérési beállításokat is, amelyek hozzájárulnak a mérési eredmények nagyobb pontosságú megismételhetőségéhez.

Az intelligens kezelőszoftver által biztosított digitális / optikai képkiértékelés segítségével elkerülhető az, hogy a mérést végző személy hatással legyen a vizsgálati eredményekre.

A készülék kemény váza ellenáll a legmostohább környezetnek is, körben sérülésbiztos ABS burkolatok borítják, így nem szükséges laboratóriumi körülmény a készülékek telepítéséhez. Ezek a burkolatok megakadályozzák a gépek belső sérüléseit, így megőrizhetjük jó állapotukat a következő években. A burkolatok cseréje - ha szükséges - egyszerűen elvégezhető. A FALCON sorozat szíve egy többszörösen védett és beágyazott mikrorendszer-vezérlő, amely mozgó vagy futó alkatrész nélküli, teljesen zárt és pormentes burkolatba lett beépítve. Ennek ellenére rendkívül könnyen kezelhető, és meghibásodás esetén néhány perc alatt kicserélhető.



Széles körű terhelőerő-tartomány:

A terhelőerő-tartomány igen széles intervallumban rendelkezésre áll: 0,01 Kgf (10gf)-től 62,5 Kgf-ig, zárt rendszerben. Az elektronikusan vezérelt terhelések gyors és pontos terhelést biztosítanak, valamint gyors változtatási lehetőséget is lehetővé tesznek. Az érintőképernyős beállítás gyorsítja az automatikus Z-tengely pozicionálást.



Tulajdonságok:
  • Terhelhető behatolótest, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
  • IMPRESSIONS™ XT / I-Touch™ vezérlő szoftver
  • Automatikus fényerő (standard opció az IMP típusnál)
  • Automatikus kontraszt (standard opció az IMP típusnál)
  • Automatikus élesség (standard opció az IMP típusnál)
  • Automatikus fókusz (standard opció az IMP típusnál)
  • Automatikus bemeneti mérés
  • Ütközésgátló rendszer
  • Indent ZOOM kalibrációs rendszer (standard opció az IMP típusnál)
  • Automatikus mentés, programbeállítás, adattárolás
  • Akár 6 egyidejűleg működő eszköz a 6 pozíciós revolverfejen
  • Z-tengely pontos mozgása
  • Vickers, (Micro Vickers) Knoop & Brinell mérés egy gépen
  • Analóg vagy elektronikus digitális lencsék
  • Nagy méretű munkaterület
  • A beépített ütközésvédelemmel elkerülhetjük a próbadarabok károsodását
  • Opcionális beépített HD kamera
  • Az ABS gépburkolat segít megelőzni a szerkezet károsodását a leeső tárgyaktól

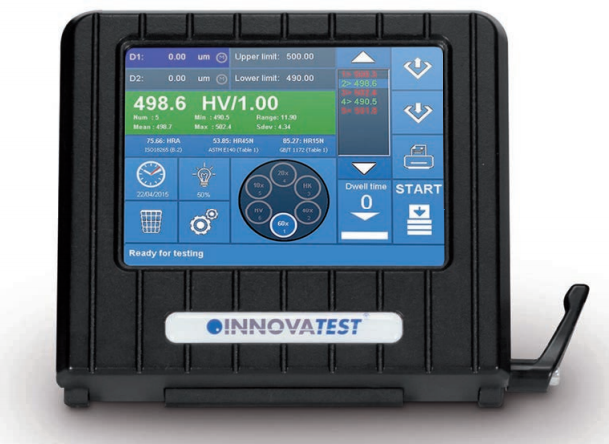

  • Teljesen színes ipari érintőképernyős interfész
  • IMPRESSIONS™ XT bemeneti értékelés és gépautomatizálási szoftver, 4 különböző csomag


A FALCON 450 széria tagjai:

TípusTerhelési határértékekMérhető skálák
FALCON 455200gf – 31.25kgf
(opcionális: 10gf – 200gf)
Vickers, Knoop, Brinell
FALCON 459200gf – 62.5kgf
(opcionális: 10gf – 200gf)
Vickers, Knoop, Brinell

Technikai adatok:
Keménység skála: Micro Vickers, Vickers, Knoop, alacsony terhelésű Brinell
Terhelés: 10gf - 62,5kgf

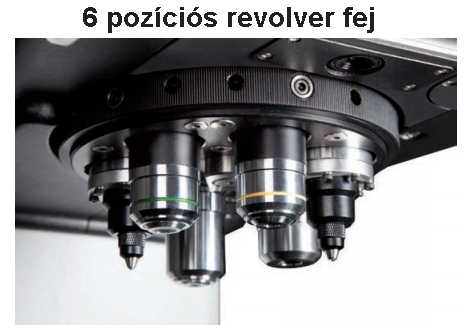

Motorizált revolverfej: Automatikus, nagy sebességű, motorizált, 6 pozíciós revolverfej
(2 behatolótest pozíció, 4 objektív pozíció)
Optikai rendszer: Elektronikus mikrométer lencse vagy analóg lencse
Optika: 5x, 10x, 20x, 50x, 60x
Áttekintő kamera (Cam 2): 5Mpx optikai ZOOM kamera, látómező 50 x 37 mm / 200 x 160 mm
Elektronikai rendszer: Nagy teljesítményű beágyazott mikro-rendszer-vezérlő, ITouch firmware.
Behatolótest: Szabványos Vickers behatolótest gyárilag installálva
Terhelőerők (típusfüggő): 10gf, 15gf, 20gf, 25gf, 50gf, 100gf, 200gf, 300gf, 400gf, 1kgf, 2kgf, 2.5kgf, 3kgf, 4kgf, 5kgf, 6.25kgf, 10kgf, 15.625kgf, 20kgf, 25kgf, 30kgf, 31.25kgf, 50kgf, 62.5kgf
Vickers vizsgálati tartomány: HV0.010, HV0.015, HV0.020, HV0.025, HV0.050, HV0.1, HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV4, HV5, HV10, HV20, HV25, HV30, HV50
Brinell vizsgálati tartomány: HB1/1kgf, HB1/1.25kgf, HB1/2.5kgf, HB1/5kgf, HB1/10kgf, HB1/30kgf; HB2.5/6.25kgf, HB2.5/7.8125kgf, HB2.5/15.625kgf, HB2.5/31.25kgf, HB2.5/62.5kgf, HB5/25kgf, HB5/31.25kgf, HB5/62.5kgf
Knoop vizsgálati tartomány: HK0.01, HK0.015, HK0.02, HK0.025, HK0.05, HK0.1, HK0.2, HK0.3, HK0.5, HK1, HK2, HK5
KiC törések: KC/1, KC/3, KC/5, KC/10, KC/15, KC/20, KC/25, KC/50, KC/100, KC/200, KC/300, KC/450
Vizsgálat módja: Teljesen automatikus
Szabványok: Megfelel az ISO, ASTM, JIS (Nadcap) szabványoknak
A terhelés tűréshatárai: <0,5% az összes terhelőerő esetén
Kijelző pontossága: 0,1 HV, HK - 0,5 HB
Keménység konverzió: Rockwell, Rockwell Superficial, Vickers, Brinell, Knoop, Leeb és Tensile (szakítószilárdság)
Statisztikák: Átmérő hossza, keménység érték, konvertált keménység érték, terhelési idő, max/min, átlag, tartomány, szórás (mindegyik mérés után valós időben)
Adattároló kapacitása: belső memória rendszer

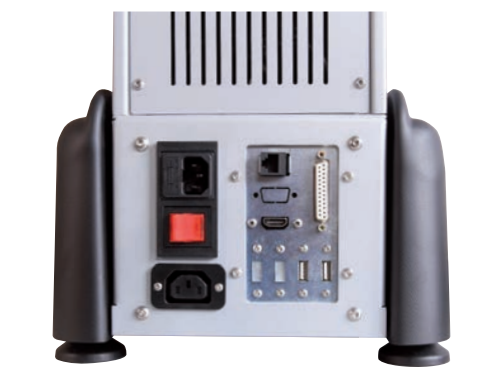

Számítógépes kapcsolat: USB, RS-232 átalakító, 1 USB opcionális beépített CCD kamera számára
Terhelési idő: Az alapértelmezett mérték: 10 másodperc
A felhasználó által megadott érték: 1-99 másodperc (1 másodperces lépésekkel)
Nyomtató: A4 / A3 színes lézernyomtató (opcionális)
Kézi vezérlésű tárgyasztal méret / mozgathatóság / mérés pontossága (mm) 100 x 100 / 25 x 25 / 0,01
Motorizált tárgyasztal méretek / mozgathatóság (mm)250 x 205 / 120 x 100
300 x 225 / 170 x 120
Üzemi hőmérséklet10°C és 35°C között (párakicsapódás nélkül)
Páratartalom:10% és 90% között (párakicsapódás nélkül)
Méretek (WxDxH): 525x323x773 mm
Tömeg: 80 kg
Energiafogyasztás: 75 W
Elektromos ellátás: 100/240V 50/60Hz, egy fázis


Kapcsolódó videó:


Ipari alkalmazások:

- Vékony falú csövek
- Egyéb vékony anyagok
- Galvanizált rétegek
- Autóipari alkatrészek


Standard tartozékok:
  • 6 pozíciós motorizált revolverfej
  • IMPRESSIONS™ XT vagy I-Touch™ vezérlő szoftver
  • Automatikus fényerő (standard opció az IMP típusnál)
  • Automatikus kontraszt (standard opció az IMP típusnál)
  • Automatikus élesség (standard opció az IMP típusnál)
  • Automatikus fókusz (standard opció az IMP típusnál)
  • Automatikus bemeneti mérés
  • Ütközésgátló rendszer
  • Indent ZOOM kalibrációs rendszer (standard opció az IMP típusnál)
  • 1 db. beépített Vickers behatolótest / gyárilag installálva (tanúsítvánnyal)
  • 1 db. lapos üllő
  • 4 rezgéscsillapító csappantyú
  • 4 rezgéscsillapító
  • Telepítési és üzemeltetési kézikönyv
  • Tápkábel
  • Tartalék biztosíték
  • Kalibrálási tanúsítvány

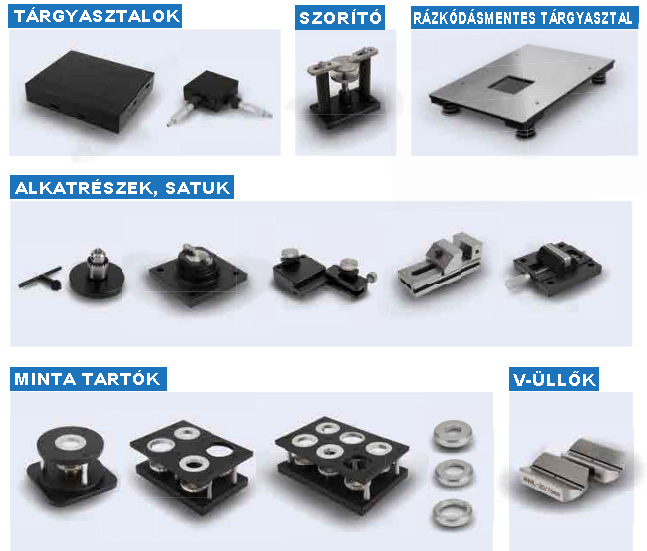

    • Opcionális tartozékok:
      • Kalibrált behatolótestek (ASTN, DIN, ISO)
      • Kalibrált keménységi etalonok (ASTN, DIN, ISO)
      • Mérősúlyok (10gf-200gf)

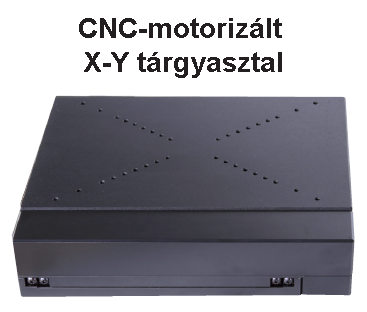

      • CNC motorizált precíziós tárgyasztalok (ultra gyors pozicionálás X-Y fokozat)
      • CAM 2 (Zoom áttekintés, automatikus fókusz), teljes képernyős nézet, fényképezőgép, ideális több objektum méréséhez vagy a különböző dimenziókra, ha csak a kívánt mérési pozíció gombra kattintunk. Látómező: 50 mm x 37 mm - 200 x 160 mm.
      • 2. behatolótest pozíció (gyárilag telepítve)
      • Nagy, kör alakú tárgyasztal (150 mm)
      • Objektívek: 5x, 10x, 20x, 50x, 60x
      • "V" üllő: 1-6 mm, 4-20 mm
      • Precíziós satu: 50 mm, 75 mm, 100 mm
      • Mintatartó egy mintához: 30 mm, 40 mm, 50 mm
      • Mintatartó 6 mintához: 30 mm, 40 mm, 50 mm
      • 3 pofás tokmány 80 mm
      • 15"-os LCD érintőkijelző
      • Színes lézernyomtató (A4, A3)
      • Rázkódásmentes tárgyasztal kis terhelésű mérésekhez
      • Rázkódásmentes tárgyasztal fedél kis terhelésű mérésekhez
      • Click&Go szoftver
