INNOVATEST VERZUS 750CCD - Új generációs univerzális telepített keménységmérő


Jellemzői:

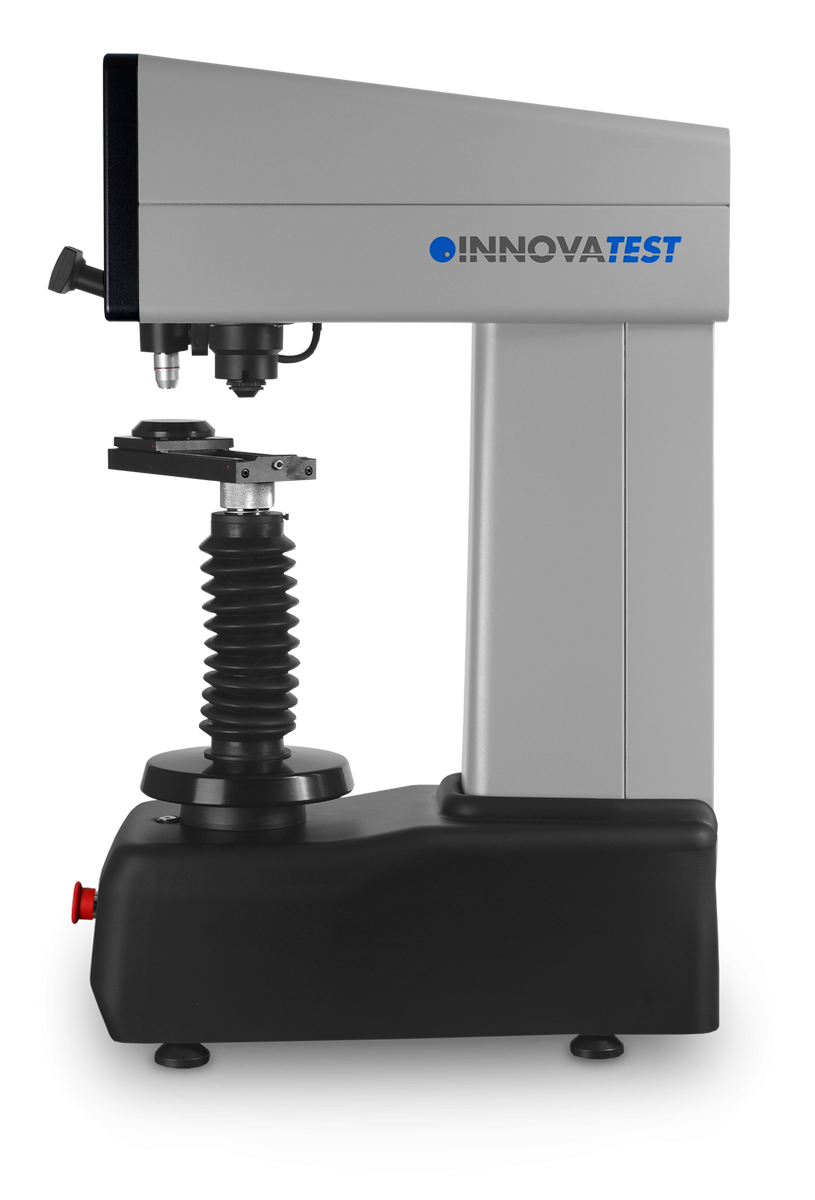

Az INNOVATEST VERZUS 750-es szériája egy új generációs keménységmérő berendezés. A mérőegység egy sziklaszilárd "C"-keretes állványba került beépítésre, ami páratlan merevséget biztosít. A zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer garantálja a legnagyobb hatékonyságot a mérések során. A berendezés megfelel az ISO, ASTM és JIS szabványoknak, valamint a Nadcap auditálásnak. Ez a készülék vaójában a VERZUS 700AS típusnak felel meg, de CCD kamerával is felszerelték.

A terhelőerők 1 kgf / 9,8 N-tól - 250 kgf / 2,45 kN-ig terjednek, a fejlett algoritmusok, a digitális szűrő technológia és a legmodernebb elektronika páratlan terhelőerő szabályozást biztosít. A mérési ciklus 13 másodpercig tarthat (10 másodperces várakozási idővel). A lenyomatok mélységmérése optikai rendszeren, 0,1 mikronos közvetlen leolvasással lehetséges.

A VERZUS egy sokoldalú berendezés. A 750CCD széria Rockwell, Superficial (felületi) Rockwell, Vickers, Brinell, HVT és HBT mérésekre is alkalmas. Minden modell magában foglalja az ISO 2039/1 szerinti műanyag mérés lehetőségeit is.

A VERZUS 750CCD még enél is többet kínál... A beépített nagy teljesítményű PC az IMPRESSIONS™ multi-funkciós keménységmérő szoftverét futtatja. A készülék alkalmas arra, hogy az opcionális Y-tengelyű motoros Jominy asztalt vagy a hagyományos X-Y koordináta tárgyasztalt csatlakoztassuk a berendezéshez mérések előtt.

A CCD-kamerarendszer LED-gyűrűfénnyel rögzíti az összes Brinell- és Vickers-bemélyedést, és automatikusan méri az eredményeket. Mindössze egy mozdulattal, egy uj érintéssel elmenthetjük az összes eredményt a rendszer merevlemezére egy adatbázisba. Az automatikus mérés, a ZOOM funkció, a más keménységi skálákra való átváltás és számos további funkció mind része az alap (standard) tartozékoknak.

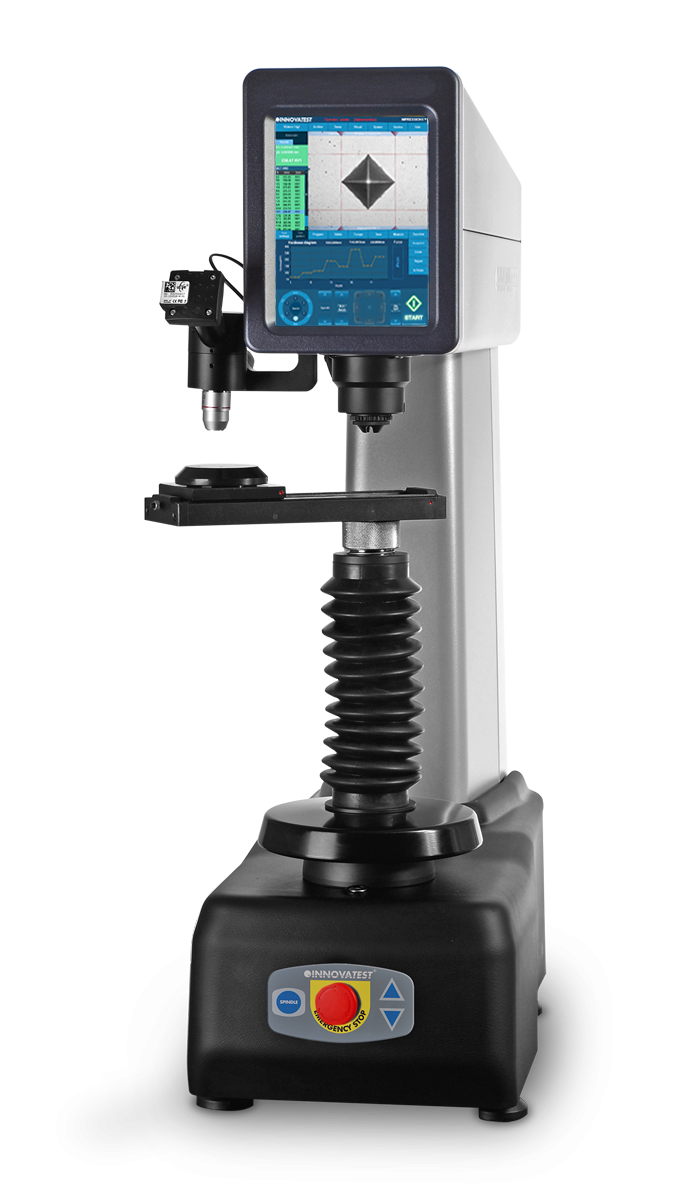

Nagy méretű, 8,5"-os érintős kijelzőjén keresztül tudjuk vezérelni a berendezést. Itt nem csak az aktuális mérésről kaphatunk gyors információt, de a folyamatosan frissülő statisztikákról is. Mérési adatainkat rendszerezve tárolhatjuk az eszközben, de lehetőség van arra is hogy a készüléket hálózatra kössük, így nem szükséges egy online kapcsolathoz, hogy a számítógép az eszköz közvetlen közelében legyen.

A kényelmünk érdekében a VERZUS 750CCD modellek motoros orsóval rendelkeznek, amely a munkadarabokat minden erőfeszítés nélkül emeli fel a szükséges vizsgálati vagy mérési helyzetbe. Az orsó kézi mozgatású. A mechanikus részek védelméről egy orsó takaró gondoskodik. Ideális kisebb műhelyekben, oktatási célokra és azok számára, akik sokoldalúak a keménységmérésben, de szélesebb skálában és automatizált műveletekben gondolkodnak.

A berendezés külső felülete újrahasznosítható, kiváló minőségű anyagból készült. Az alapot egy ABS tok fedi, amely ellenáll a legmostohább környezeteknek. Megóvja a mérőblokkokat és/vagy a munkadarabokat a külső sérülésektől.


Tulajdonságok:
  • Terhelhető behatolótest, zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
  • Kiváló merevség
  • Páratlan GR & R eredmények
  • Terhelési tartomány 1kgf / 9,8N-től egészen 250kgf / 2,45kN l-ig
  • Teljesen automatikus működés
  • Rockwell, felületi Rockwell, Vickers, Brinell, HVT, HBT, és golyó műanyaghoz ISO 2039/1
  • Megfelel az ISO, ASTM és JIS szabványoknak
  • Az ívelt felületek korrekciós beállításainak alakítása
  • Optikai mélységmérő rendszer (Rockwell, HBT, HVT, golyós lyukasztás műanyaghoz ISO 2039/1)
  • Nagy teljesítményű beépített számítógép, 2 merevlemezzel és HD ipari érintőképernyővel
  • IMPRESSIONS™ csúcsminőségű videó alapú keménységvizsgálati firmware, beleértve a CCD-kamerát, az automatikus bemeneti mérést, a ZOOM rendszert, a más keménységi skálákra való átalakítást, a mérési adatok és képek tárolását, a statisztikai eredmények összegzését is
  • Jominy tárgyasztal működtetése
  • Hagyományos X-Y koordináta tárgyasztal
  • Jelszó és felhasználói szintű hozzáférési rendszer
  • Egyszerű kalibrálási funkció
  • Standard munkadarab-rögzítés
  • Munkadarab csúszóasztal
  • Nagy méretű munkadarabok
  • Motoros orsó (opcionális)

Technikai adatok:
Keménység skálák: Rockwell, Superficial (felületi) Rockwell, Brinell, Vickers, HVT, HBT, ISO 2039/1 (műanyagok mérése)
Terhelés módja: zárt hurkos, erőmérőcellás, visszacsatolásos terhelő rendszer
Terhelési tartomány: 1kgf - 250kgf
Tesztsúlyok: 1 kgf, 2kgf, 2,5kgf, 3kgf, 4kgf, 5kgf, 6,25kgf, 10kgf, 15kgf, 15,625kgf, 20kgf, 25kgf, 30kgf, 31,25kgf, 45kgf, 50kgf, 60kgf, 62,5kgf, 100kgf, 120kgf, 125kgf, 150kgf, 187,5kgf, 250kgf
Vickers terhelés: HV: 1kgf, 2kgf, 3kgf, 4kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf, 100 kgf, 120kgf
HVT: 50kgf, 100kgf
Brinell terhelés: HB1: 1kgf, 2kgf, 5kgf, 10kgf, 30kgf
HB2,5: 6,25kgf, 15,625kgf, 31,25kgf, 62,5kgf, 187,5kgf
HB5: v25kgf, 62,5kgf, 125kgf, 250kgf
HB10: 100kgf, 250kgf
HBT2,5: 62,5kgf, 187,5kgf
HBT: 5kgf, 250kgf
Rockwell skálák: A, B, C, D, E, F, G, H, K, L, M, P, R, S, V, 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y
Műanyag teszt: ISO 2039/1 szerint
Optikai rendszer: Nagy felbontású videókamera (HD CCD)
Lencsék: Cserélhető 2.5x, 5x és 10x nagyítás, LED gyűrűvel (opcionális)
Szemlencse: 10x (opcionális tartozék 15x-ös nagyítású lencse)
Felbontás: 0,1 mikron (mélység)
Kijelző: 8,4"-os érintőkijelző, amely egérrel és billentyűzettel is működtethető
Teszt elvégzése: Teljesen automatikus
Behatolótestek: Rockwell gyémánt: 120°
Rockwell golyó: 1/16", 1/8", 1/4", 1/2"
Vickers gyémánt: 136°
Brinell golyó: 1 mm, 2,5 mm, 5 mm, 10 mm
(némelyik csak opcionális tartozék)
Terhelési idő: 1-99s
Számítógépes port: 6 db USB2, RS232, WLAN, RJ45 LAN
Munkararab mérete (függőleges x vízszintes a középvonaltól): 300x200 mm
Működési környezet: 10 - 35 °C (párakicsapódás nélkül)
Készülék mérete: 290 mm x 592 mm x 895 mm
Tömeg: 109 kg
Áramforrás: 100V/240V, 50Hz/60Hz, egy fázis

Kapcsolódó videó:


Ipari alkalmazások:

- Fémek
- Autóipari alkatrészek
- Kis méretű alkatrészek
- Csövek, lemezek


Standard tartozékok:
  • Lapos üllő, edzett, ø60 mm
  • V-üllő, edzett, ø80 mm
  • Csúszó tárgyasztal
  • Beépített mikroszkóp HD CCD kamerával
  • 2.5x, 5x és 10x lencsék
  • 3A biztosíték (2 db)
  • Vezeték nélküli egér és billentyűzet
  • Tápkábel
  • Négy állítható láb
  • INNOVATEST® tanúsítvány
  • Telepítési és használati útmutató

Opcionális tartozékok:
  • Kalibrált behatolótestek (UKAS, DKD, ASTM)
  • Kalibrált keménységi etalonok (UKAS, DKD, ASTM)

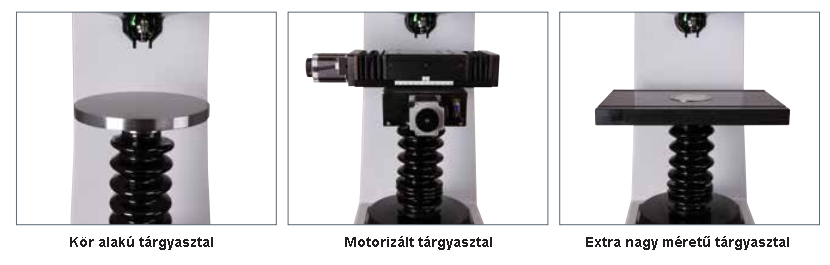

  • Kör alakú tárgyasztal, edzett, ø180 mm
  • Extra nagy méretű tárgyasztal 350 mm x 250 mm T-horonnyal és orsó adapterrel
  • Egyéni motorizált tárgyasztalok
  • Goose behatolótest tartó
  • Precíziós satu kisméretű alkatrészekhez, pofák szélessége 36 mm
  • Precíziós satu kisméretű alkatrészekhez, pofák szélessége 42 mm
  • Precíziós satu kisméretű alkatrészekhez, pofák szélessége 75 mm
  • V-blokkok és speciális bilincsek
  • Kézi vezérlésű X-Y koordináta tárgyasztal - 100 mm x 60 mm, mikrométeres mozgatás 25 mm x 25 mm
  • Motoros vezérorsó
  • LED-gyűrű fény a sötét mezők megvilágításához
  • Knoop keménységvizsgálati skála
  • Szilárd tárgyasztal és tárolószekrény


Letölthető dokumentáció:


INNOVATEST VERZUS 750CCD (1,1 MB)
