Gépsatuk

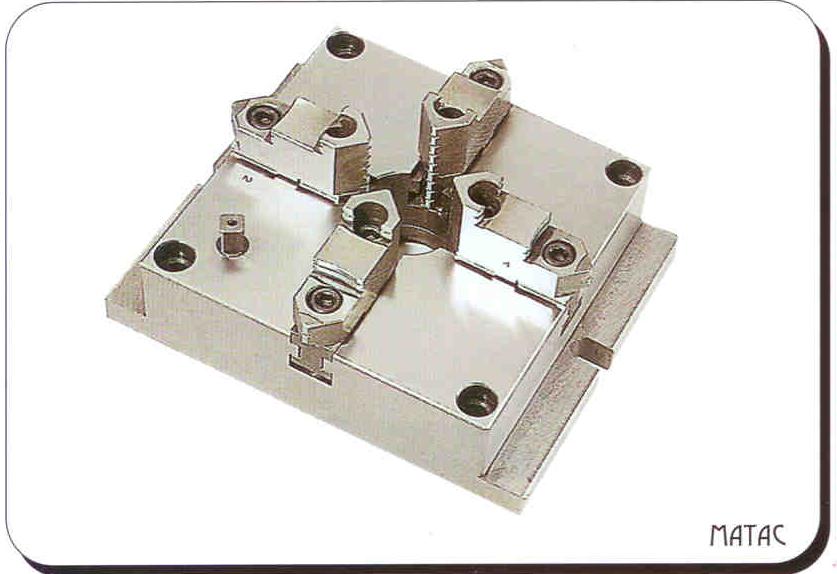

4 pofás gépsatu

Cikkszám: KG4



  • MEEHANITE öntöttvasból
  • kompakt, négyszögletes kivitel
  • általános munkadarab befogás és pozícionálás(elhelyezés)
  • Egyszerűen felszerelhető T-horonnyal

Cikkszám
Tartomány
Tartomány
L
B
H
H1
H2
H3
d
F

Belső
külső








MTC-KG406
4-120
55-128
215
165
97
57
18
40
40
13
MTC-KG408
5-162
62-162
250
200
106
65
20
44
55
15
MTC-KG410
6-200
72-200
310
250
121
70
22
51
70
15
Minden méret mm ben megadva

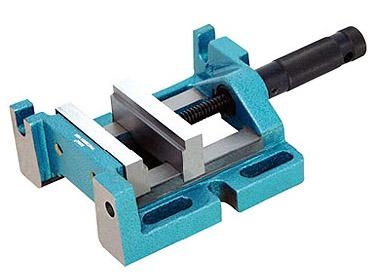

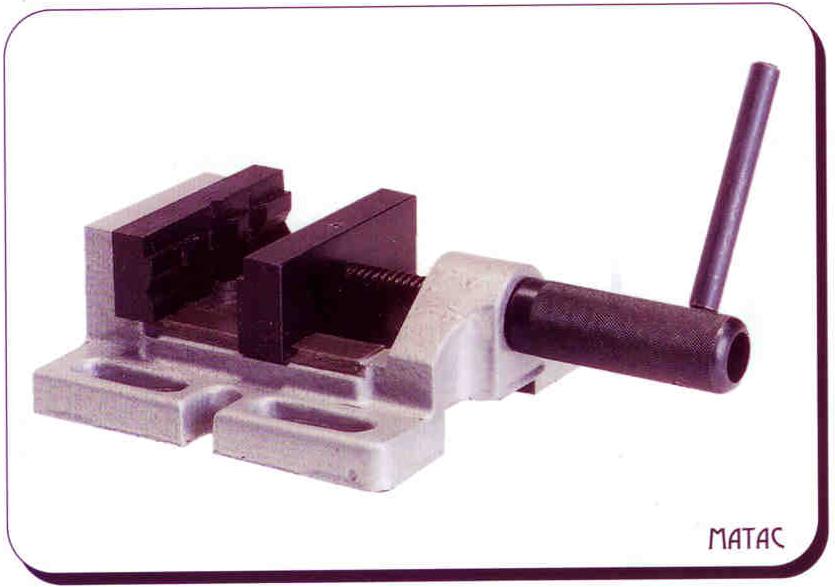

Univerzális gépsatu

Cikkszám: MBK

  • általános fúrógép satu
  • 4 rögzítési lehetőséggel
  • Ideális maró/fúró munkákhoz
  • Edzett pofákkal

Cikkszám
B
E
L
H
B1
H1
d
F
G
MTC-MBK085
85
70
265
64
140
30
152
11,0
3,4kg
MTC-MBK100
100
85
285
64
152
30
170
13,5
4,0kg
MTC-MBK120
120
120
360
64
176
30
212
13,5
6,0kg
Minden méret mm ben magadva

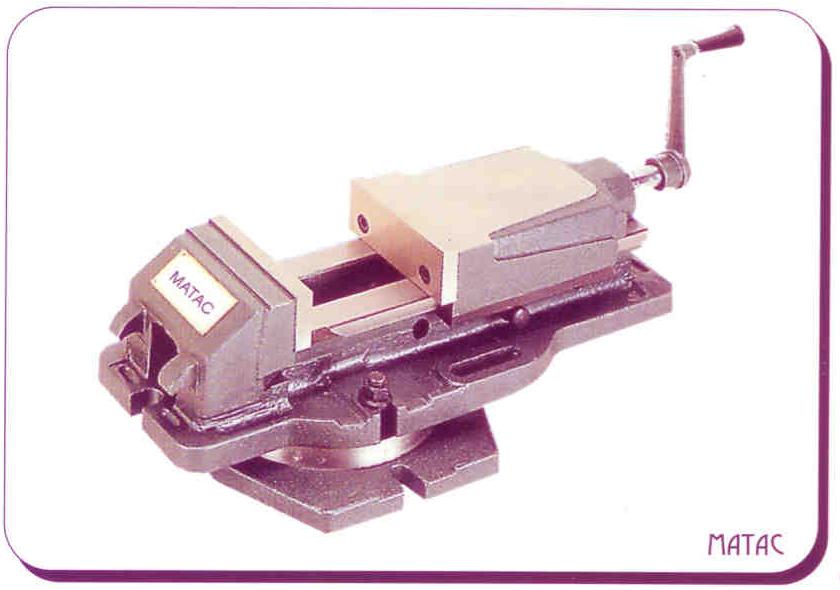

Gépsatu

Cíkkszám: MK

Cikkszám
B
E
L
H
H1
H2
d
F
G
MTC-MK4
100
62
267
75
30
25
160
13
11kg
MTC-MK5
125
85
345
98
37
30
208
16
17kg
MTC-MK6
150
114
421
105
40
40
245
16
28kg
MTC-MK8
200
150
576
144
45
45
340
18
58kg
Minden méret mm ben magadva

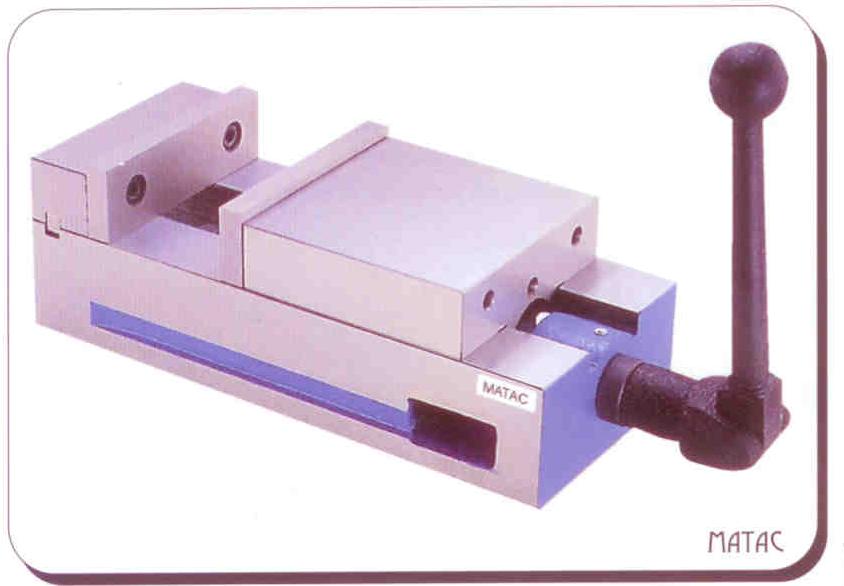

Precíziós gépsatu

Cikkszám: MA

  • cserélhető pofákkal és más pofaprofillal is
  • Edzett és köszörült pofák és sínek
  • Edzett orsó nagy pontosságú trapézmenettel

Cikkszám
B
E
L
H
H1
d
E
F
G
MTC-MA4
100
104
320
92
34
240
28
13
16kg
MTC-MA5
125
130
360
100
36
254
35
16
25kg
MTC-MA6
150
146
420
117
45
324
42
16
36kg
MTC-MA8
200
200
550
141
58
380
48
18
70kg
Minden méret mm ben magadva



Precíziós CNC gépsatu

Cikkszám: MM

  • kompakt precíziós gépsatu
  • oldal rögzítéssel
  • T-horony segítségével egyszerűen felerősíthető
  • Edzett és köszörült pofák és sínek

Cikkszám
B
E
L
H
H1
F
G
MTC-MM4
100
100
343
89
31
14
15kg
MTC-MM6
150
145
435
100
45
16
32kg
Minden méret mm ben magadva

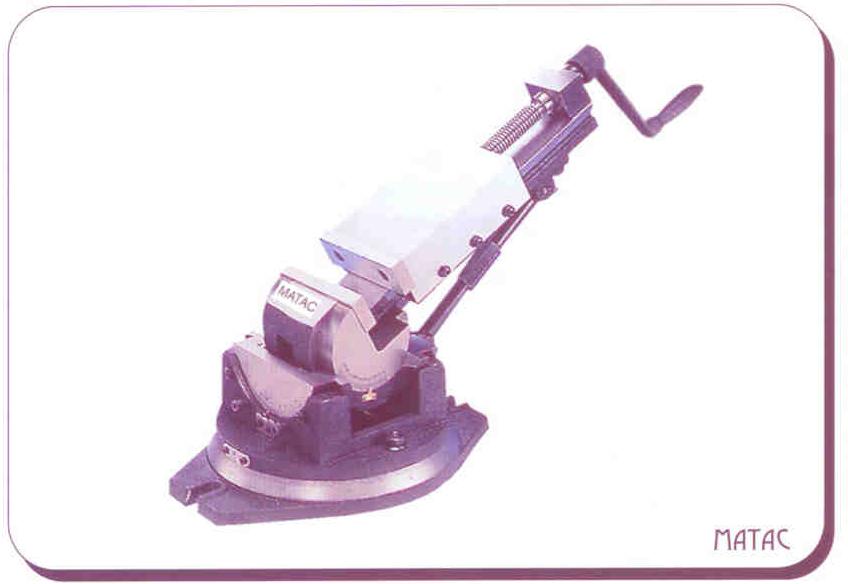

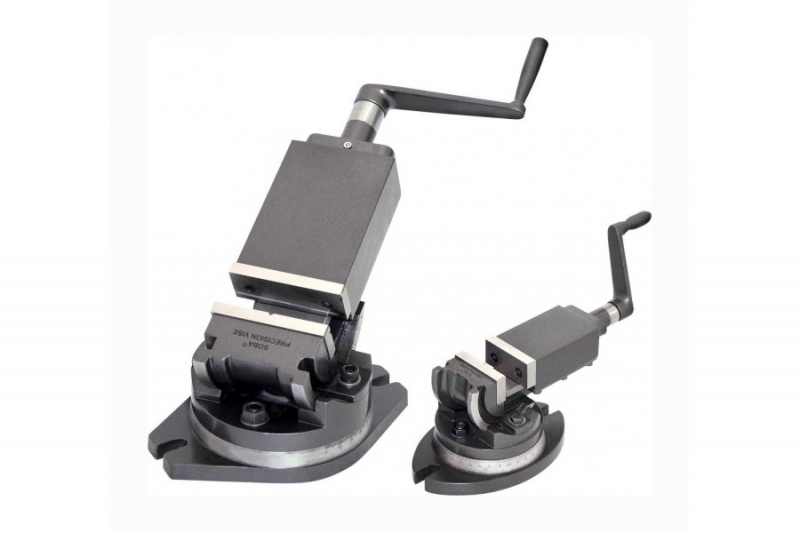

3 utas, billenthető gépsatu

Cikkszám:MW
  • 3 irányban állítható
  • 360o -ban elfordítható lemez
  • 90o-ban dönthető
  • Balra és jobbra egyaránt 45o-ban dönthető
  • Edzett pofákkal

Cikkszám
B
E
L
H
H1
G
MTC-MW3
80
90
400
144
30
15kg
MTC-MW4
106
105
460
172
38
32kg
MTC-MW5
132
140
625
205
40
50kg
Minden méret mm ben magadva

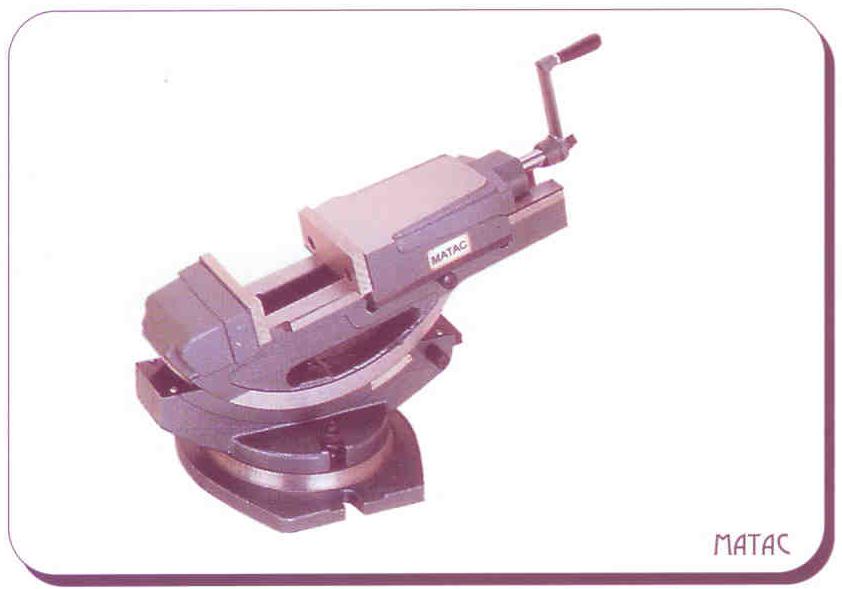

2 utas, mechanikus/hidraulikus gépsatu

Cikkszám: MVHT
  • 2 irányban állítható
  • 360o -ban elfordítható lemez
  • 50o-ban dönthető
  • mechanikus/hidraulikus gépsatu
  • Edzett pofákkal

Cikkszám
B
E
L
H
H1
d
szorítóerő
G
MTC-MVHT4
100
170
404
177
36
160
2,5kN
11kg
MTC-MVHT6
150
300
585
237
51
230
4,4kN
17kg
Minden méret mm ben magadva

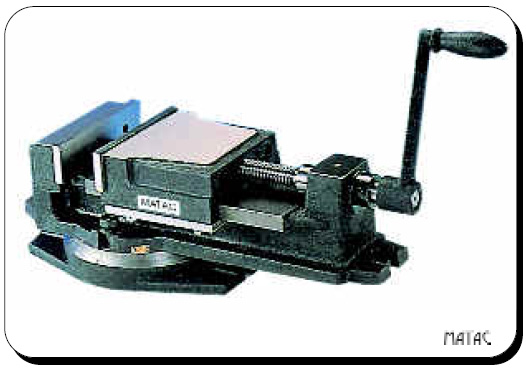

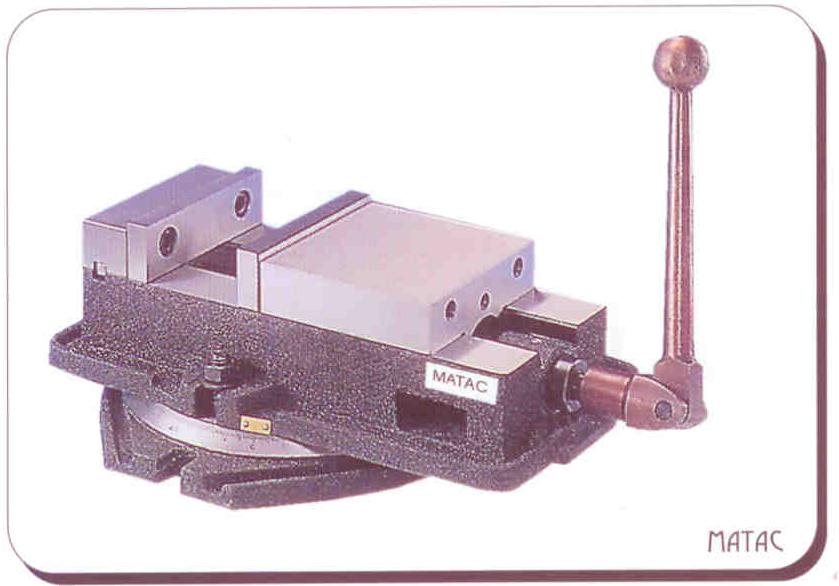

Mechanikus/hidraulikus gépsatu

Cikkszám: MVH

  • mechanikus/hidraulikus gépsatu széles szorítópofákkal a gyorsabb rögzítés érdekében
  • Edzett pofák
  • Edzett és csiszolt vezetőfelület
  • a forgózsámoly alapfelszereltség
  • Hidraulikus szorító a nagyobb rögzítőerő kifejtéséhez

Cikkszám
B
E
L
H
H1
szorítóerő
G
MTC-MVH4
100
170
430
94
36
2,5kN
22kg
MTC-MVH5
125
220
540
118
46
4,5kN
45kg
MTC-MVH6
150
300
620
133
51
6kN
64kg
MTC-MVH8
200
300
710
158
65
8,5kN
109k
Minden méret mm ben magadva

Más méretek
Forgózsámoly
Cikkszám
X
Y
Z
Cikkszám
H2
F
d
d1
MTC-MVH4
0-60
57-115
110-170
MTC-MHS4
28
16
210
280
MTC-MVH5
0-80
78-115
140-208
MTC-MHS5
33
16
267
297
MTC-MVH6
0-100
98-200
195-300
MTC-MHS6
36
19
310
335
MTC-MVH8
0-100
98-200
195-300
MTC-MHS8
41
19
355
373
Minden méret mm ben magadva


MVH tartozékok (pótalkatrészek)


Cikkszám
Megnevezés
MTC-MVH4CIL
Komplett hidraulikai egység MVH4-hez
MTC-MVH5CIL
Komplett hidraulikai egység MVH5-höz
MTC-MVH6CIL
Komplett hidraulikai egység MVH6-hoz
MTC-MVH8CIL
Komplett hidraulikai egység MVH8-hoz

Cikkszám
Megnevezés
MTC-MVH4CP
Tömítő készlet az MVH4-hez
MTC-MVH56CP
Tömítő készlet az MVH56CP-hez
MTC-MVH8CP
Tömítő készlet az MVH8-hoz

Cikkszám
Megnevezés
MTC-MVH4V W
Pofák V-horonnyal MVH4-hez
MTC-MVH5V W
Pofák V-horonnyal MVH5-höz
MTC-MVH6V W
Pofák V-horonnyal MVH6-hoz
MTC-MVH8V W
Pofák V-horonnyal MVH8-hoz




Univerzális tartozékok satukhoz



Cikkszám
Megnevezés
MTC-UN4V W
Csavarral felfogatható pofák V-horonnyal és ütközővel a 100 mm-es pofaszélességhez
MTC-UN5V W
Csavarral felfogatható pofák V-horonnyal és ütközővel a 125 mm-es pofaszélességhez
MTC-UN6V W
Csavarral felfogatható pofák V-horonnyal és ütközővel a 150 mm-es pofaszélességhez
MTC-UN8V W
Csavarral felfogatható pofák V-horonnyal és ütközővel a 200 mm-es pofaszélességhez

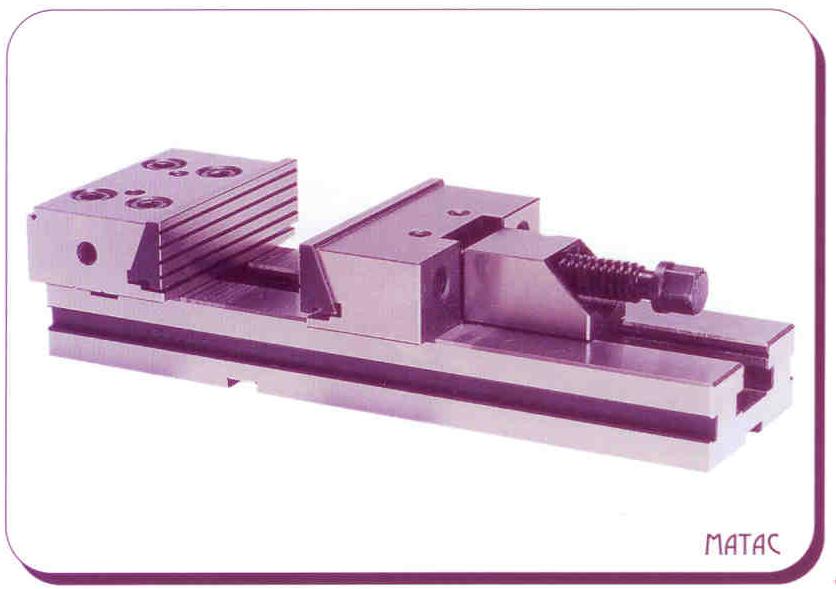

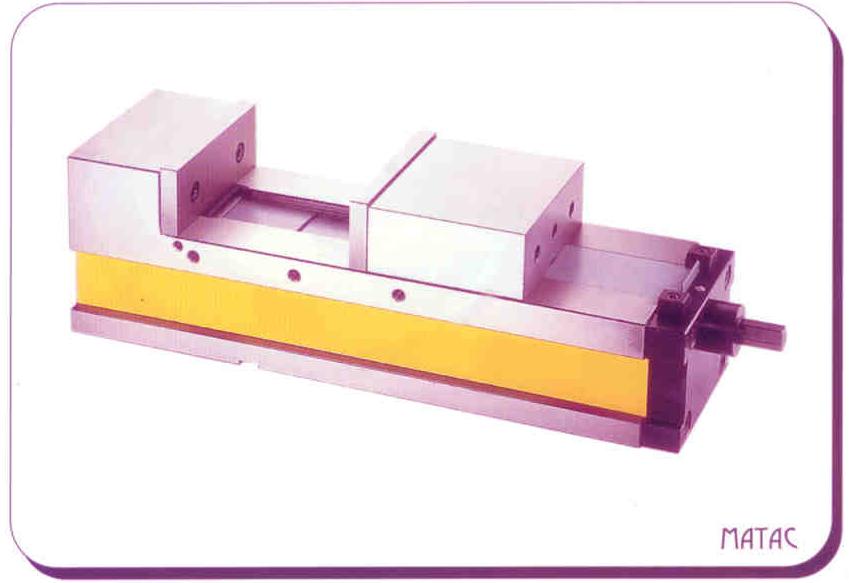

Elemekből felépülő, precíziós gépsatu

Cikkszám: MMP

  • nagypontosságú elemes gépsatu
  • nagy nyitással és szorítótartománnyal
  • Lehúzó szerkezettel és mozgatható szorító pofákkal,ami megakadályozza a munkadarab kicsúszását
  • Jó minőségű nemesacélból
  • Gondosan köszörült és keményített(58-62 HRC)
  • többféle szorítás kombinálható és felhasználható a forgózsámollyal
  • a magas minőségnek köszönhetően hosszú élettartamú

Cikkszám
B
E
L
H1
szorítóerő
súly
MTC-MMP041
100
100
270
30
3kN
7kg

MTC-MMP051
125
150
345
40
3kN
13kg

MTC-MMP061
150
200
420
50
5kN
26kg
MTC-MMP062
150
300
520
50
5kN
29kg

MTC-MMP071
175
200
455
60
6kN
37kg
MTC-MMP072
175
300
555
60
6kN
42kg
MTC-MMP073
175
400
655
60
6kN
47kg
MTC-MMP074
175
500
755
60
6kN
52kg

MTC-MMP081
200
200
495
65
10 kN
64kg
MTC-MMP082
200
300
595
65
10 kN
69kg
MTC-MMP083
200
400
695
65
10 kN
74kg
MTC-MMP084
200
500
795
65
10 kN
79kg
MTC-MMP085
200
600
895
65
10 kN
84kg

MTC-MMP121
300
200
535
80
10 kN
95kg
MTC-MMP122
300
300
635
80
10 kN
105kg
MTC-MMP123
300
400
735
80
10 kN
115kg
Minden méret mm ben magadva

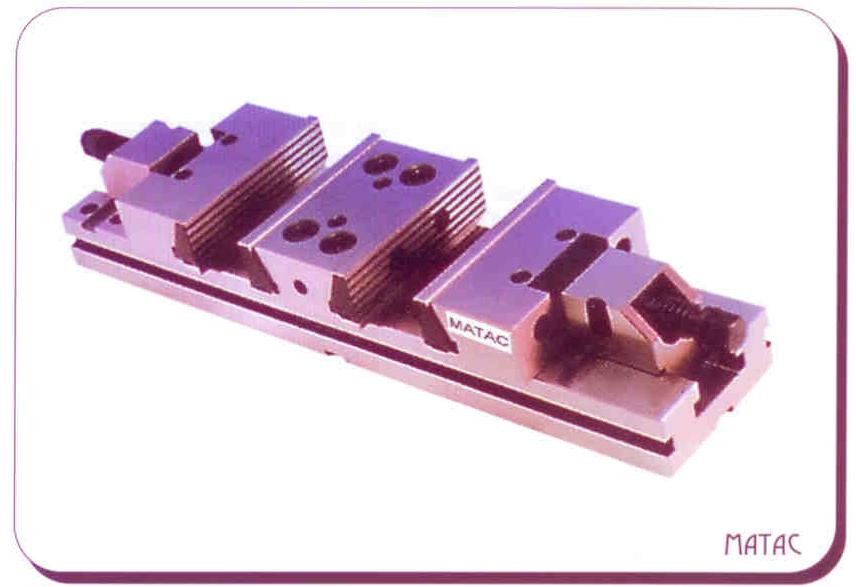

Moduláris dupla gépsatu

Cikkszám: MMP
  • moduláris gépsatu dupla szorításhoz nagy pontossággal
  • nagy felülettel és szorító erővel
  • Lehúzó szerkezettel és mozgatható szorító pofákkal, ami megakadályozza a munkadarab kicsúszását
  • Jó minőségű nemesacélból
  • Gondosan köszörült és keményített(58-62 HRC)
  • többféle szorítás kombinálható és felhasználható a forgózsámollyal
  • Garantáltan hosszú életű a jó minőségnek köszönhetően

Cikkszám
B
E
L
H1
súly
MTC-MMPD041
100
2X90
460
30
14kg

MTC-MMPD051
125
2X100
520
40
21kg

MTC-MMPD061
150
2X110
580
50
38kg
MTC-MMPD062
150
2X160
680
50
42kg

MTC-MMPD071
175
2X120
666
60
58kg
MTC-MMPD072
175
2X170
766
60
63kg
MTC-MMPD073
175
2X220
866
60
68kg
Minden méret mm ben magadva

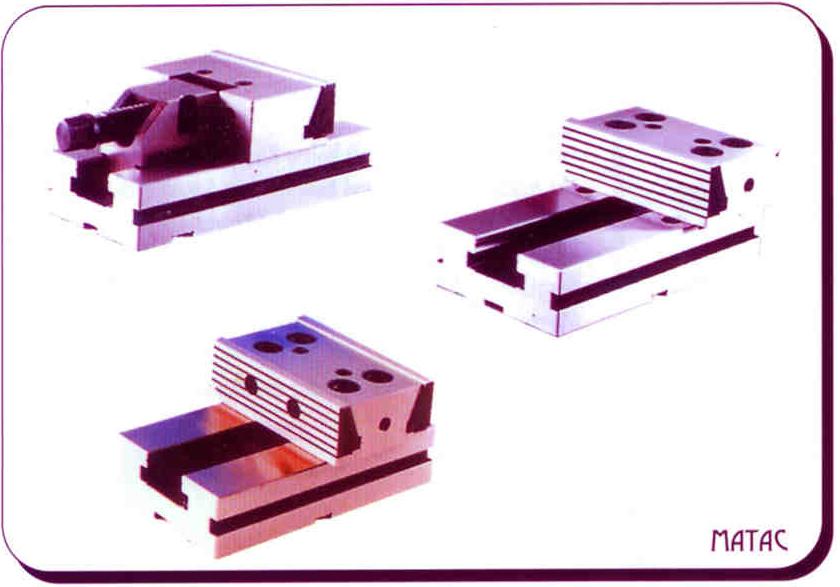

Rövid,moduláris, precíziós gépsatu

Cikkszám: MMP

  • részekből álló gépsatu,tetszés szerint összeállítható
  • Lehúzó szerkezettelés mozgatható szorító pofákkal, ami megakadályozza a munkadarab kicsúszását
  • Jó minőségű nemesacélból
  • a talpazat és a sínek gondosan köszörülve és keményítve (58-62HRC)
  • Garantáltan hosszú életű a jó minőségnek köszönhetően


Mozgatható pofák/rövid

Cikkszám: MMPJS
Cikkszám
B
L
H1
MTC-MMPJS04
100
140
65
MTC-MMPJS05
125
160
80
MTC-MMPJS06
150
230
100
MTC-MMPJS07
175
240
118
MTC-MMPJS08
200
300
135
Minden méret mm ben magadva

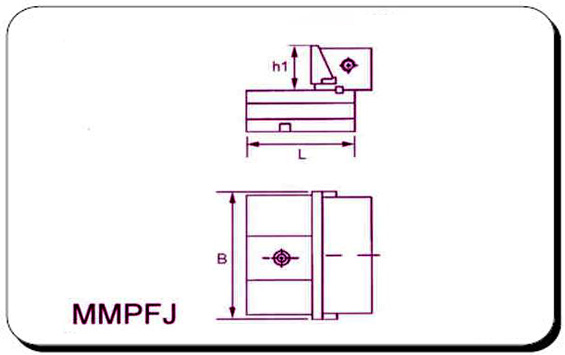

Állandó pofák

Cikkszám: MMPFJ
Cikkszám
B
L
H1
MTC-MMPFJ04
100
140
65
MTC-MMPFJ05
125
160
80
MTC-MMPFJ06
150
230
100
MTC-MMPFJ07
175
240
118
MTC-MMPFJ08
200
300
135
Minden méret mm ben magadva

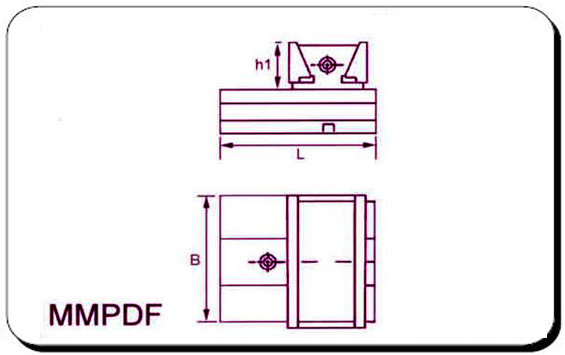

Állandó dupla pofák/ rövid

Cikkszám: MMPDF
Cikkszám
B
L
H1
MTC-MMPDF04
100
140
65
MTC-MMPDF05
125
160
80
MTC-MMPDF06
150
230
100
MTC-MMPFJ07
175
240
118
MTC-MMPDF08
200
300
135
Minden méret mm ben magadva

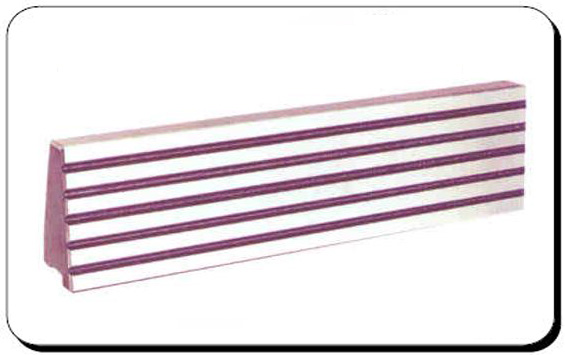

MMP tartozékok - Általános pofák




Cikkszám
Pofaszélesség
MTC-MMPVW04
100mm
MTC-MMPVW05
125mm
MTC-MMPVW06
150mm
MTC-MMPVW07
175mm
MTC-MMPVW08
200mm
MTC-MMPVW12
300mm


Mechanikus NC gépsatu

Cikkszám: MMC

  • Jó minőségű mechanikus NC gépsatu
  • Függőlegesen, vízszintesen és oldalt is felerősíthető
  • nagyon stabil konstrukció
  • Induktívan keményített és edzett pofákkal
  • kompakt építési mód

Cikkszám
B
L
H
I
H1
H
F
MTC-MMCV100
101
480
133
340
130
48
16
MTC-MMCV130
131
545
150
405
147
55
18
MTC-MMCV160
161
635
163
495
160
58
18

Cikkszám
szorítóerő
súly
J
J1
J2
J3
MTC-MMCV100
2kN
26kg
0-125
125-190
125-230
125-320
MTC-MMCV130
4kN
39kg
0-180
180-240
180-290
180-380
MTC-MMCV160
6kN
57kg
0-240
240-320
240-360
240-470
Minden méret mm ben magadva

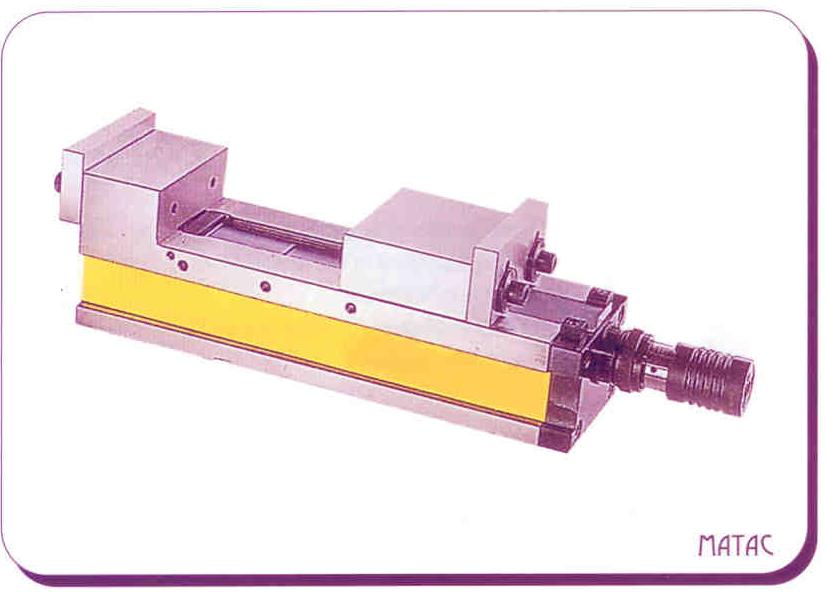

Mechanikus / hidraulikus NC gépsatu

Cikkszám: MMC

  • Jó minőségű hidraulikus precíziós NC gépsatu,
  • nagyon nagy szorítóerő
  • kompakt építési mód
  • Függőlegesen, vízszintesen és oldalt is felerősíthető

Cikkszám
B
L
H
I
H1
H
F
MTC-MMCHV100
101
620
133
340
130
48
16
MTC-MMCHV130
131
685
150
405
147
55
18
MTC-MMCHV160
161
775
163
495
160
58
18

Cikkszám
szorítóerő
súly
J
J1
J2
J3
MTC-MMCHV100
3500kgf
27kg
0-125
125-190
125-230
125-320
MTC-MMCHV130
4500kgf
40kg
0-180
180-240
180-290
180-380
MTC-MMCHV160
5500kgf
58kg
0-240
240-320
240-360
240-470
Minden méret mm ben magadva
